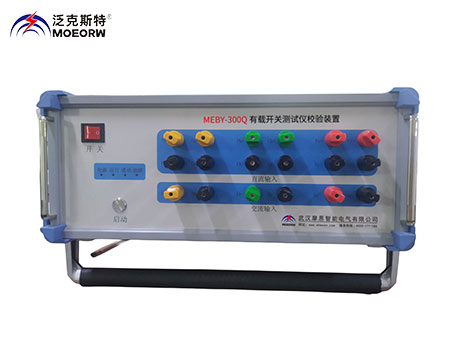

MEBY-300Q 有载开关测试仪校验装置

变压器有载分接开关是与变压器回路连接的唯一运动部件，因此对有载分接开关的检测越来越引起重视。

在《DL/T 596-2015电力设备预防性试验规程》中，要求检查有载调压装置的过渡电阻、过渡时间、动作顺序等参数。

鉴于变压器有载分接开关在变电运行工作中的重要性，国内市场有越来越多的电力测试仪器制造厂家开始制造变压器有载分接开关测试仪。

为了促使不同厂家型号的该类测试仪向着规范化发展，国家发改委发布了《DL/T 846.8-2004高电压测试设备通用技术条件第八部分有载分接开关测试仪》电力行业标准，对此类测试仪器性能提出了相应的要求。

有载分接开关测试仪校验装置（以下简称校验装置）正是针对目前市场上主流的（直流校验基于恒流源原理）变压器有载分接开关测试仪的过渡电阻、过渡时间、三相同期性等测量性能进行校准检定的专用装置。

目前国内自主开发的该类校验装置种类很少，而能有效开展对变压器分接开关测试仪校验工作的单位也为数不多。

该校验装置是针对目前市场上主流的（基于恒流源原理）变压器有载分接开关测试仪的过渡电阻、过渡时间、三相同期性等测量性能进行校准检定的专用装置。

使用环境：
温 度：10℃~30℃
相对湿度：<80%（25℃）海拨高度：<2500m 电 源：AC220V/50Hz
主要参数：
直流过渡电阻范围：0.1Ω～40Ω
直流过渡电阻最大允许误差（A 相）：±(0.2%读数+10mΩ)

直流过渡电阻最大允许误差（B、C 相）：±(0.5%读数+20mΩ)

直流单段过渡时间范围：0.1ms～1000ms

直流总过渡时间范围：0.1ms～250s（即 1～250 个周期单段过渡时间）

直流过渡时间最大允许误差：±（0.1%读数+10us）

直流额定电流：2A(当过渡电阻在 0.1Ω~10Ω之间)1A(当过渡电阻在 0.1Ω~40Ω之间)

交流过渡电阻范围：6kΩ～10kΩ

交流过渡电阻最大允许误差：±1%

读数交流单段过渡时间范围：0.1ms～1000ms

交流总过渡时间范围：0.1ms～250s（即 1~250 个周期单段过渡时间）

交流过渡时间最大允许误差：±（0.1%读数+100us）

最大允许加载交流电压：500VAC
