断路器特性测试仪

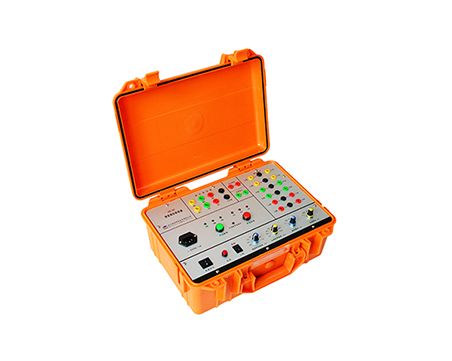

MOEORW-5126K 断路器特性测试仪

执行标准: 《高压交流断路器》GB1984-2003
产品别称:断路器特性测试仪、高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪
产品特性:
绝缘电阻 >2.0MΩ;
真空断路器: 50.0mm 0.1mm 1%±1个字;
圈电阻:量程 27.0KΩ 分辨率 0.1Ω;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

断路器特性测试仪

产品用途

    •仪器采用工控机架构,适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关,接触器等。
    •传感器:加速度测速传感器、旋转测速传感器、直线行程传感器和触点传感器,安装极为方便,简捷。
    •触发方式:内触发、外触发(合闸2根,分闸2根)、传感器触发和手动触发。手动触发可以对手动分合的断路器(无分合闸线圈)进行特性试验,如电杆柱上的手动分合开关。传感器触发主要用于开关厂等特殊要求的地方。
    •储能输出:仪器可提供直流可调储能电源,一次性接好线后无须倒线就可以随时控制电机储能。
    •主机大屏幕、直透式、宽温带背光液晶,对比度电子调节。完善的全中文菜单提示操作,开关动作一次,显示所有数据及波形图谱。
    •主机可存储1000组现场分、合闸试验结果,机内实时时钟,便于存档保存试验日期、时间;USB接口用于数据转移和程序升级。
    •仪器具有强大的数据分析功能,能对断路器机械特性的各项指标参数进行有效分析。内置快速微型打印机,打印所有数据及图谱。

◆断路器特性测试仪产品性能
    •时   间:12个断口的固有分、合闸时间,同相同期、相间同期。
    •重合 闸:每断口合-分,分-合,分-合-分;金短时间、无电流间隔时间值。
    •弹   跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸反弹幅值。
    •速   度:刚分、刚合速度,更大速度,时间-行程特性曲线。
    •行   程:总行程,开距,超行程,过冲行程,反弹幅值。
    •电   流:分、合闸线圈的分、合闸电流值、电流波形图。
    •动作电压:机内提供DC0~270V/20A数字可调断路器动作电源,自动完成断路器的高低压动作试验,测量打印断路器的动作电压值。

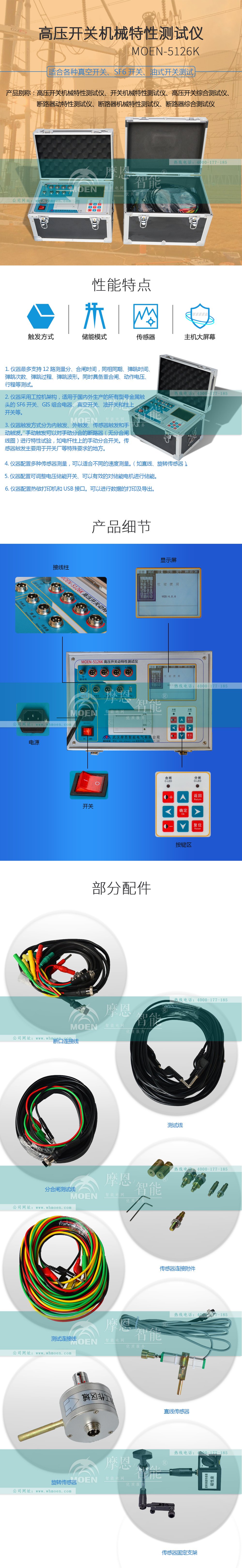

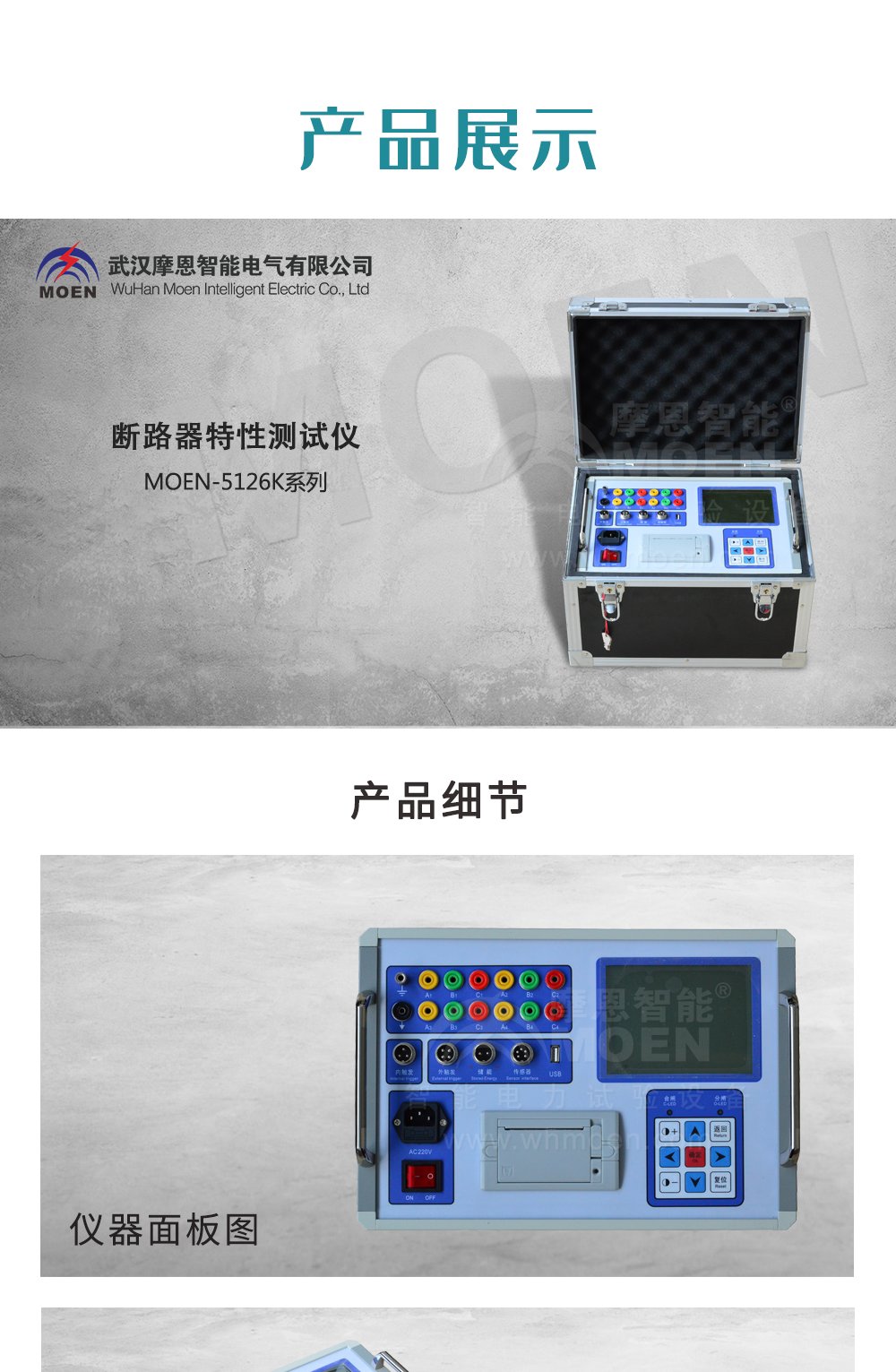

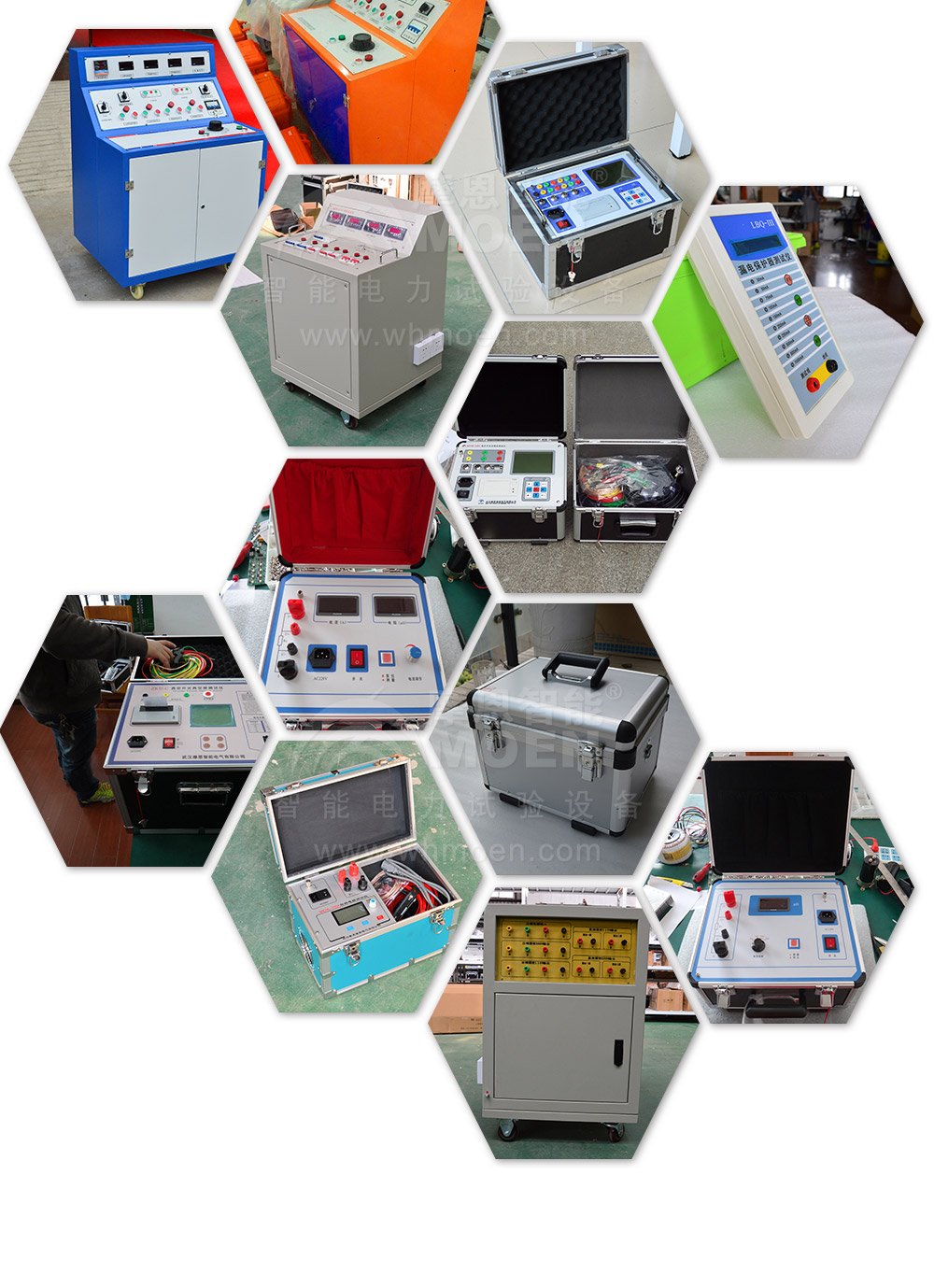

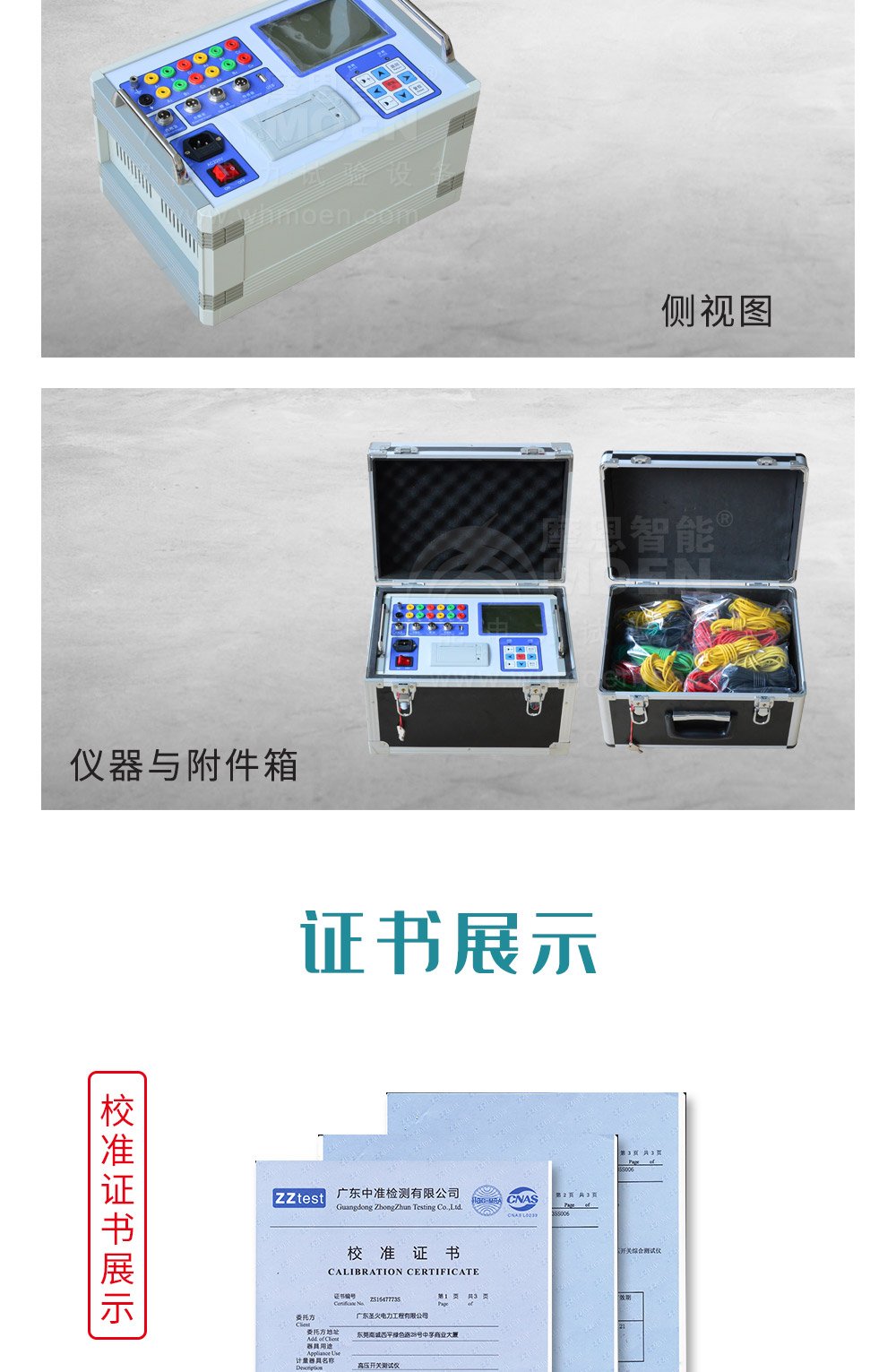

断路器特性测试仪产品展示断路器特性测试仪细节图断路器特性测试仪证书断路器特性测试仪案例

◆断路器特性测试仪技术参数
   1.1使用环境
   输入电源  220V±10%  50Hz±10%       大气压力  86~106kpa
   温    度  -20~45℃                   湿    度  ≦80%RH
   1.2安全性能
   绝缘电阻  >2.0MΩ
   介电强度  电源对机壳工频1.5kV耐压1分钟,无闪络与飞弧。
   1.3基本参数
   •时    间:量程 0-64000.0ms  分辨率0.1ms  误差≤ 0.1%rdg±0.1
   •速   度:量程 0-20.00m/s  分辨率0.01m/s 误差≤1%rdg±0.01
   •行    程:量程 0-1000 mm
   •真空断路器:  50.0mm 0.1mm      1%±1个字
   •SF6断路器 : 300.0mm 1mm      1%±1个字
   •油断路器:  800.0mm         1%±1个字
   •线圈电流: 量程20.00A     分辨率 0.01A
   •线圈电阻: 量程 27.0KΩ    分辨率 0.1Ω
   •输出电源:DC0~270V数字可调/20A  分辨率 1V  误差≤1%
   •尺寸重量:350mm(L)×240mm(W)×210mm(H)
   •重  量: 7kg
