变频串联谐振

MEXB变频串联谐振介绍

执行标准:GB+50150-2016/DL/T849.6-2004
产品别名:变频串联谐振、变频串联谐振交流耐压试验装置、变频谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频谐振、发电机交流耐压试验装置,GIS交流耐压试验设备
产品特性:
1.适用于750kV及以下电压等级主变、交联电缆、GIS、互感器、开关、母线、套管、发电机等容性试品交流耐压试验;
2.谐振电压波型:正弦波,波形畸变率<1.0%;
3.可以满足不同电压等级下的交流耐压试验
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

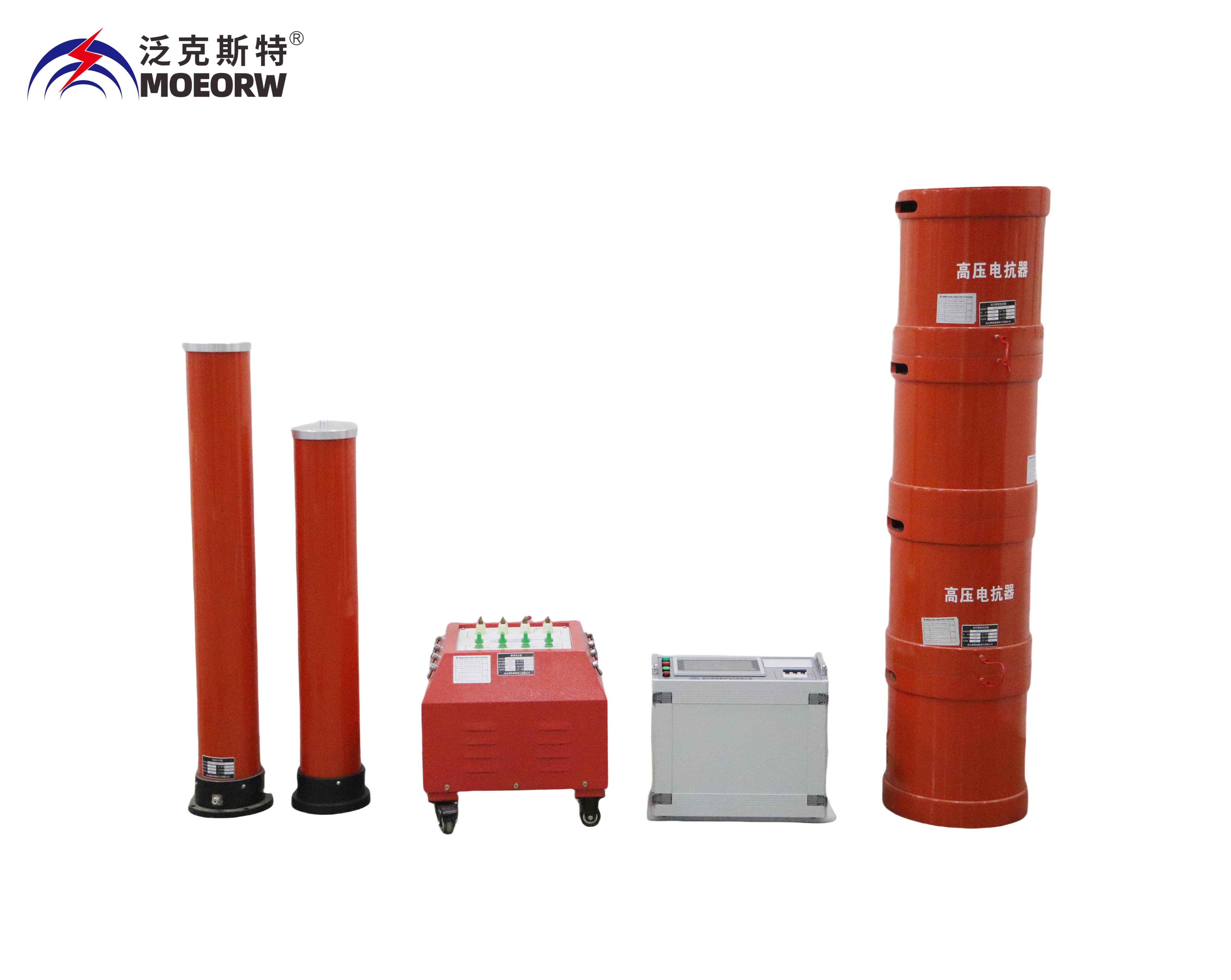

一、MEXB 变频串联谐振介绍

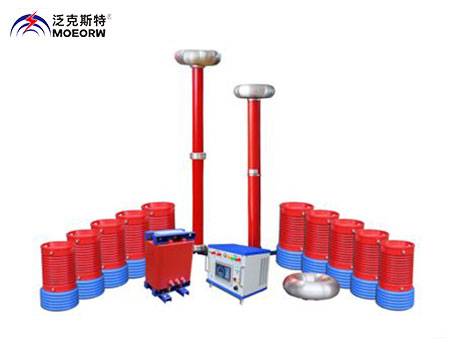

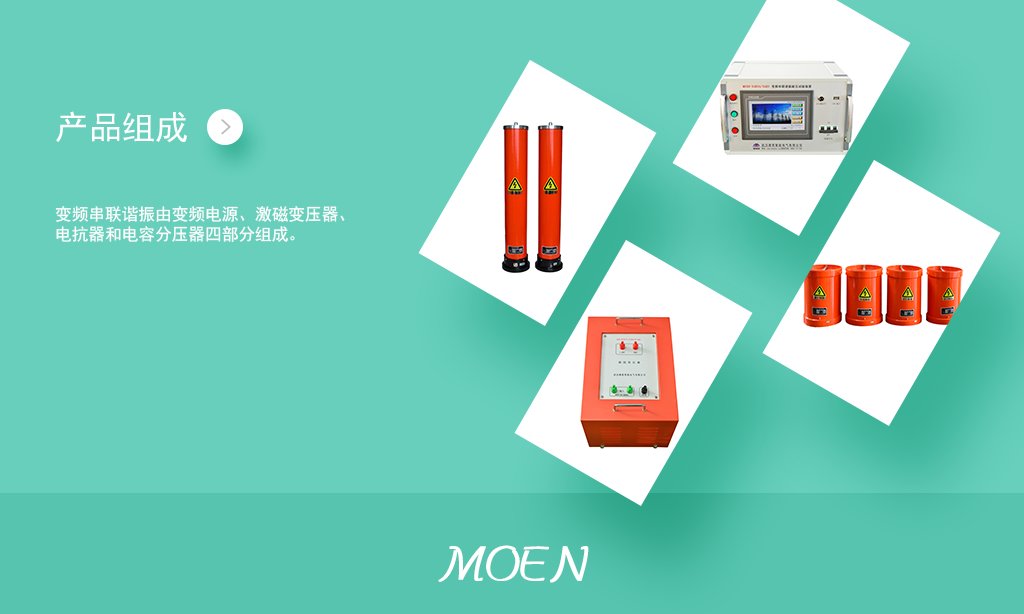

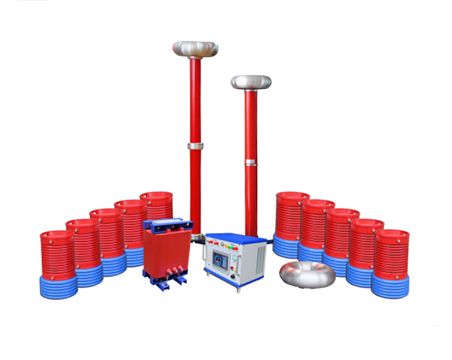

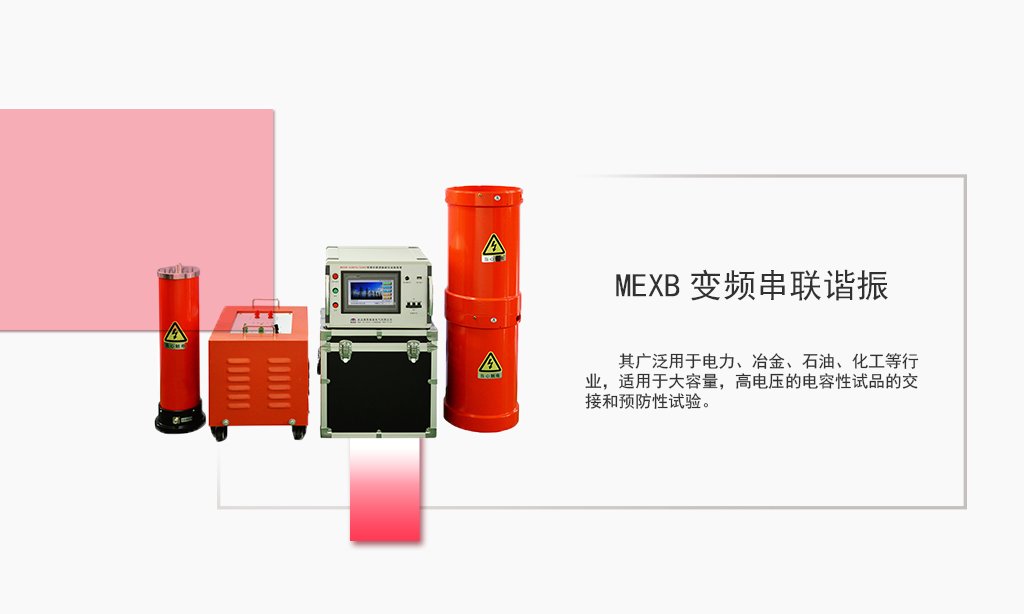

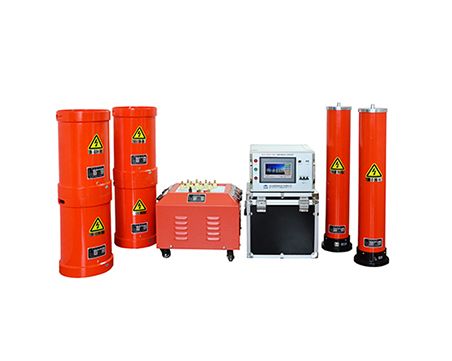

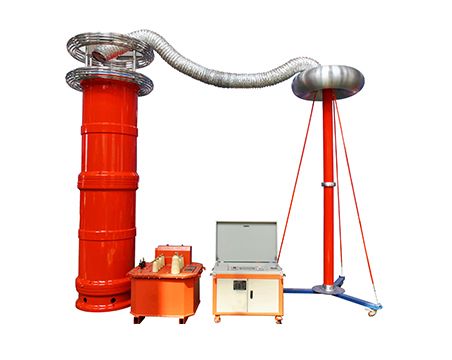

    变频串联谐振由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品上,用于测量被试品上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。


二、变频串联谐振适用范围:
    •适用于750kV及以下电压等级主变、交联电缆、GIS、互感器、开关、母线、套管、发电机等容性试品交流耐压试验

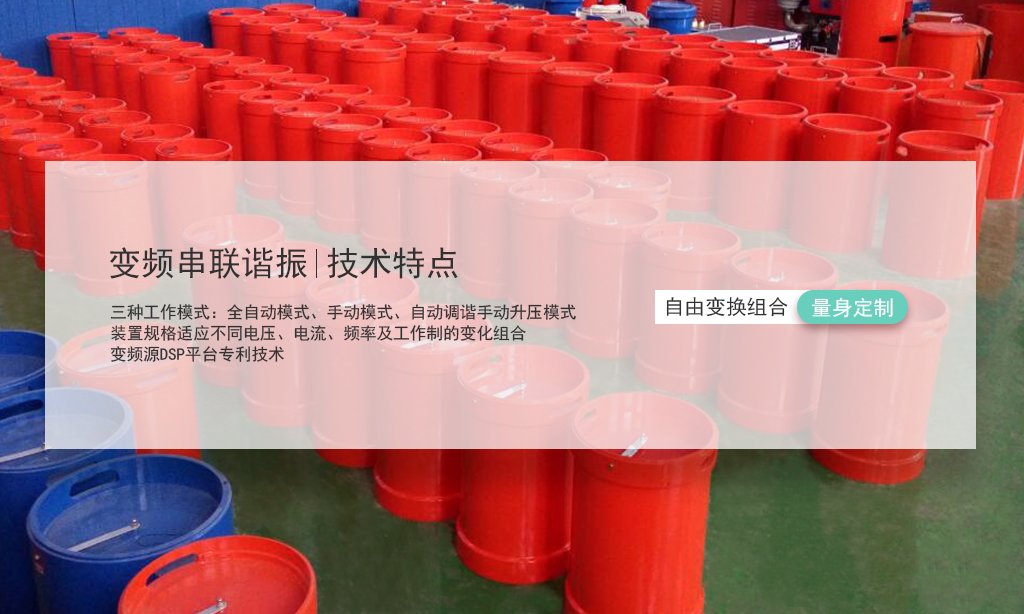

三、MEXB变频串联谐振技术特点:
    •工作模式为:全自动模式、手动模式、自动调谐手动升压模式
    •装置规格适应不同电压、电流、频率及工作制的变化组合
    •变频源DSP平台专利技术

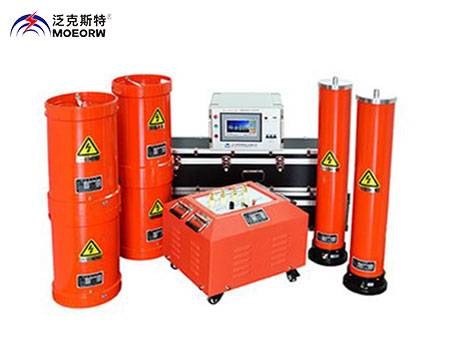

变频串联谐振图1变频串联谐振现场图2变频串联谐振现场图3变频串联谐振现场图4变频串联谐振现场图5

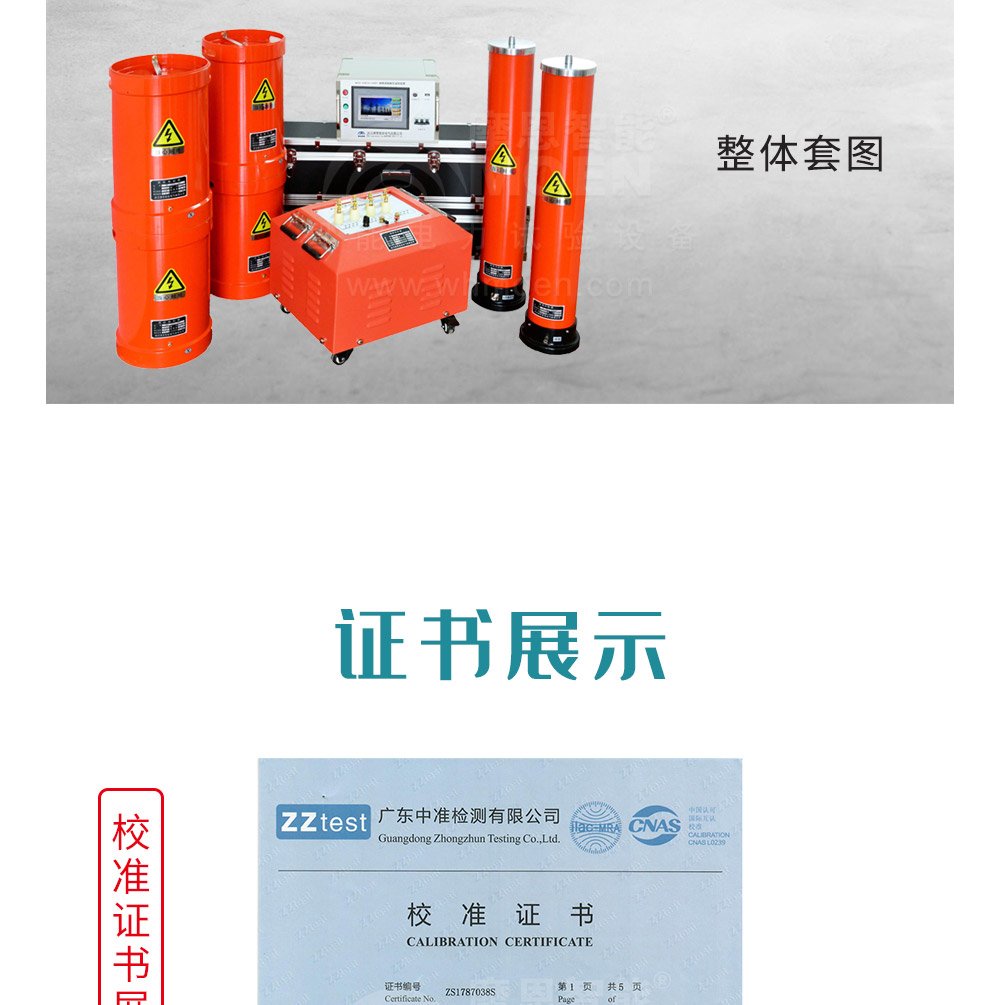

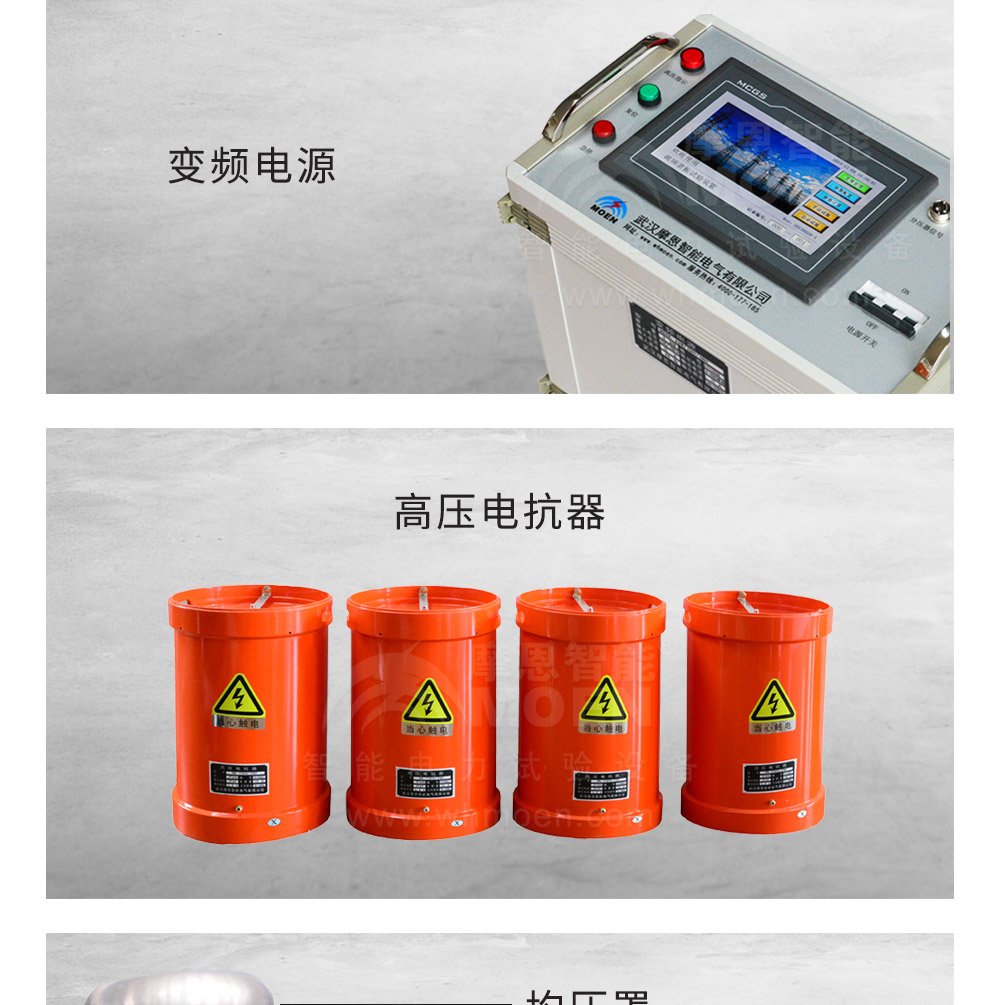

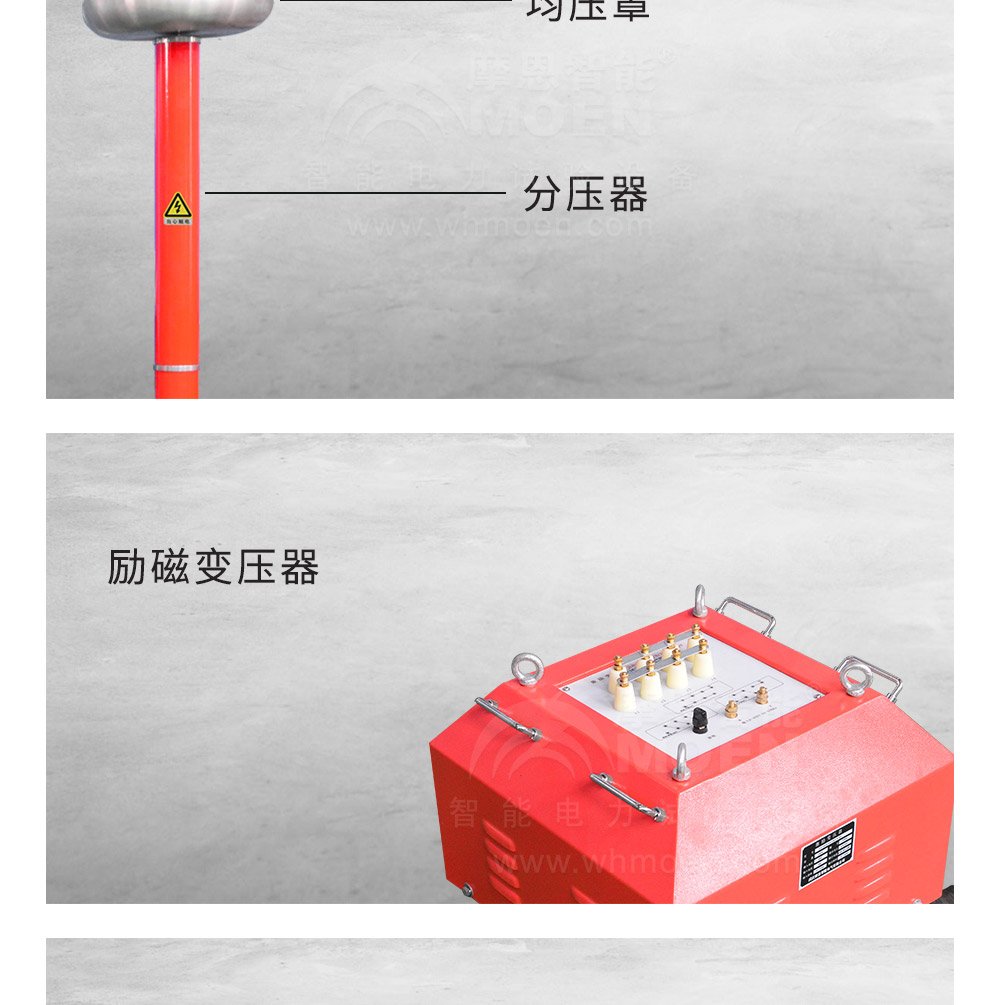

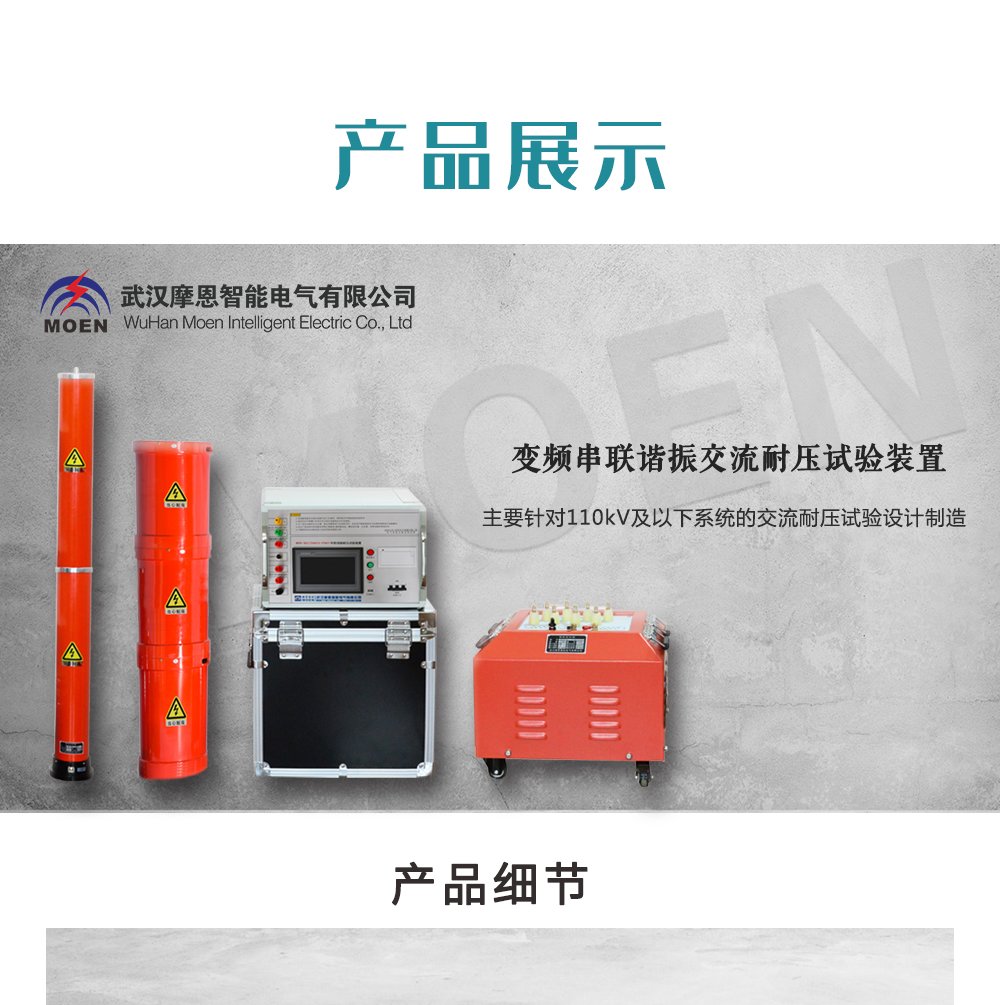

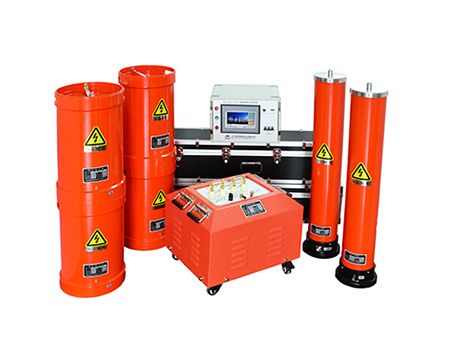

产品细节

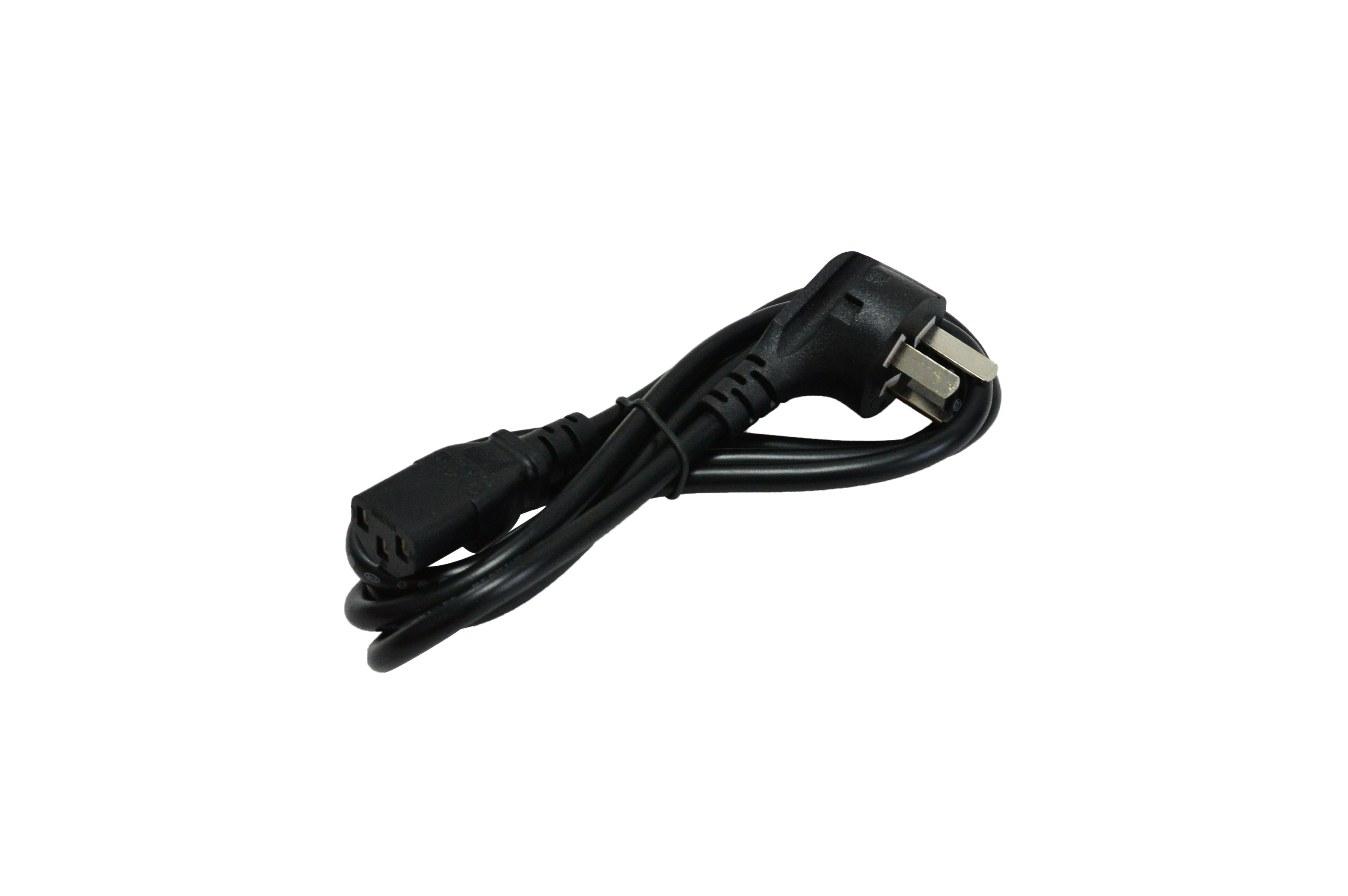

产品附件

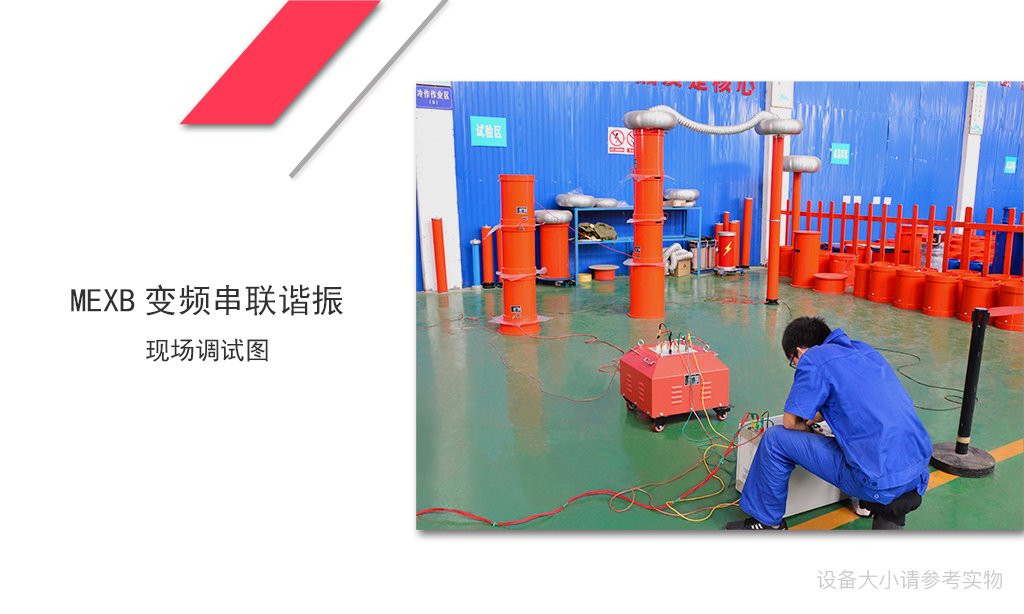

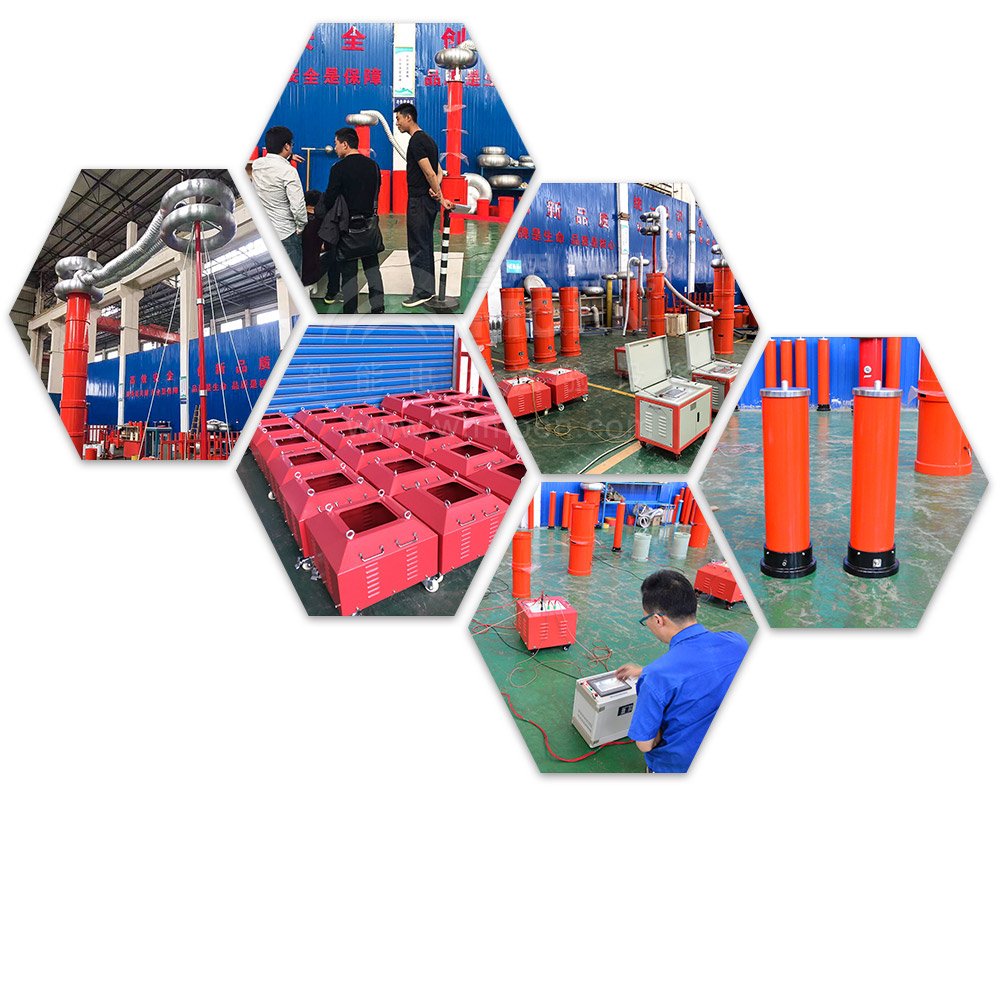

现场调试

MEXB变频串联谐振技术参数
    1、谐振电压波型:正弦波,波形畸变率<1.0%
    2、输出频率:30~300Hz
    3、工作制:满功率输出下,连续工作时间60min
    4、品质因素:30~90
    5、输入工作电源:单相380/220V±10%,工频50Hz±5%
    6、 环境温度:-10℃~+50℃
    7、相对湿度:<95%,无凝露状况
    8、适用范围:
    1)电缆变频谐振装置;
    2)发电机工频耐压试验装置;
    3)变电站电气设备交流耐压试验装置;
    4)CVT检验用谐振升压装置。


产品型号名称

产品基本配置

控制箱

电抗器

励磁变压器

分压器

适用对象

MEXB-44/22

2.5kW

22KVA/22kV(2)

2.5kVA/1kV

25kV

10kV/300mm2电缆1kM

MEXB-88/22

4KW

22KVA/22kV(2)

4kVA/1kV

25kV

10kV/300mm2电缆2kM

MEXB-54/54

3kw

27kVA/27kV(2)

3kVA/1.5/3kV/

0.4kV

60kV

10kV/300mm2电缆1km

10kV/8000kVA主变

35kV/300mm2电缆0.5km

MEXB-108/108

6kW

27kVA/27kV(4)

6kW/15A

60kV

10kV/300mm2电缆2km

35KV/300mm2电缆0.8km

35kV/31500kVA主变

MEXB-132/22

6KW

44KVA/22 kV (3)

6kVA/1/3kV

60kV

10kV/300mm2电缆3kM

MEXB-135/54

7.5 KW

33.75 KVA /13.5 kV

(4)

7.5kW/20A

60kV

10kV/300mm2交联电缆3km

35kV/4000mm2交联电缆1km

MEXB-176/88/44

7.5kW

44 KVA /22 kV (4)

7.5kVA/1/3kV

60kV

10kV/300mm2电缆4kM

35KV/300mm2电缆1kM

MEXB-216/54

10 KW

54kVA/27 KV(4)

10kW/26.3A

60kV

10kV/150mm2 电缆5km

10kV/300mm2 电缆4km

35kV/240mm2 电缆2km

MEXB-264/88/44

10kW

44 kVA /22KV(6)

10kVA/1/3kV

60kV

10kV/300mm2电缆6kM

35KV/300mm2电缆2kM

MEXB-270/270

15 KW

45kVA/45kV(6)

15kVA/4/8/16kV/0.4kV

270kV

10kV/300mm2电缆3km

35kV/300mm2电缆1km

110kV/300mm2电缆0.2km

110kV及以下电压等级GIS

110kV/63000kVA主变

MEXB-330/22

15kW

55 KVA /22KV(6)

15kVA/1/3kV

60kV

10kV/300mm2电缆8kM

35KV/300mm2电缆2.5kM

兼容10-35KV开关,变压器

MEXB-540/270



18kW

90kVA/45kV(6)

18kVA/4/8/16kV/0.4kV

270 kV

35kV/185mm2电缆3km

35kV/500mm2电缆,长度2km

110kV/630mm2 ,长度600m

110kV/240mm2电缆1000 m

110kV/100000kVA及以下变压器

20kV/300MW火力发电机

MEXB-640/32

25KW

2.5A/32kV(8)

25kVA/1/3/5kV

130 kV

10kV/300mm2电缆10kM

35KV/300mm2电缆40kM

110KV电缆≤1kM(400m)

兼容35-110KV GIS

MEXB-1280/32

50KW

5A/32kV(8)

50kVA/1/3/5kV

130 kV

10kV/300mm2电缆20kM

35KV/300mm2电缆8kM

110KV/400mm2电缆2kM

兼容35-110KV GIS

MEXB-1560/130

60kW

780kVA(2)

60kW/380

150kV

35kV/300mm2电缆5km

110kV/ 120mm2电缆1.5km

220kV/240mm2电缆500m

MEXB-1950/130

100KW

3.75A/130KV(4)

100KVA/6.67KV

520 kV

110KV电缆≤2.5KM220KV GIS  110KV开关,主变



内容说明

仪器附件提供部分图片仅作参考,实际仪器附件可能与本站图片有一定冲突,请在购买的时候和客服人员确认仪器附件的完整性。






使用说明书

文件名 格式 下载
说明书MEXB变频串联谐振介绍说明书 doc 点击下载
说明书产品说明书 docx 点击下载
说明书变频串联谐振pdf版本 pdf 点击查看


内容说明

本下载仅提供变频串联谐振简单说明和技术参数,如果您需要下载更完全的说明书,请联系本站客服人员来下载详细说明书,如有不便,敬请谅解。
