变频串联谐振交流耐压试验装置

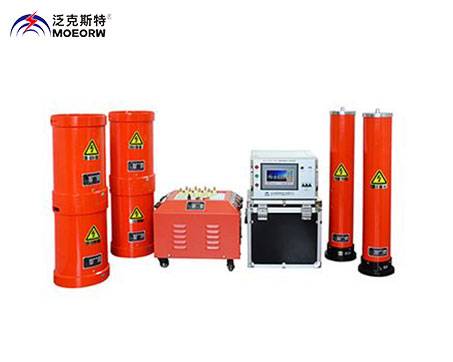

MOEORW-5600 变频串联谐振交流耐压试验装置

参考标准:GB50150,DL/T849.6-2004
产品别名:变频串联谐振交流耐压试验装置、变频串联谐振、变频串联谐振、串联谐振、调频串联谐振、DAXZ串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频谐振、调频串联谐振交流耐压试验装置
产品特性:
允许连续工作时间:额定条件下一次性工作60分钟;
装置具有过压、过流、零位启动等保护功能;
频率调节范围:30Hz~300Hz;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

◆变频串联谐振交流耐压试验装置用途
    适用范围:
    •适用于750kV及以下电压等级主变、电缆、GIS、互感器、开关等容性试品交流耐压试验
    制造范围:
    •输出电压:0~1000kV(可按需订制)
    •输出容量:0~10000kVA(可按需订制)
    •输出频率:30~300Hz(可按需订制)


◆变频串联谐振交流耐压试验装置技术特点:
    •工作模式为:全自动模式、手动模式、自动调谐手动升压模式
    •装置规格适应不同电压、电流、频率及工作制的变化组合
    •变频源DSP平台专利技术

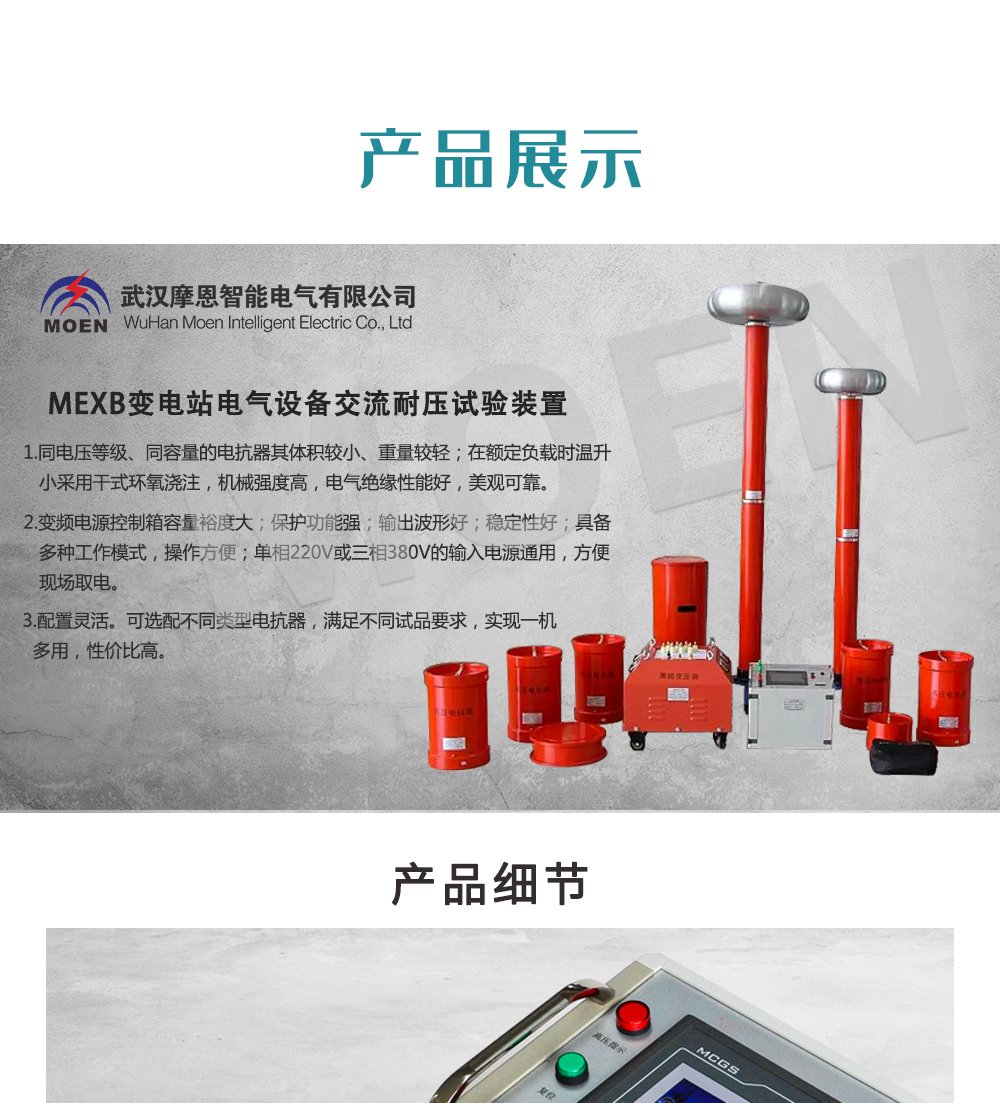

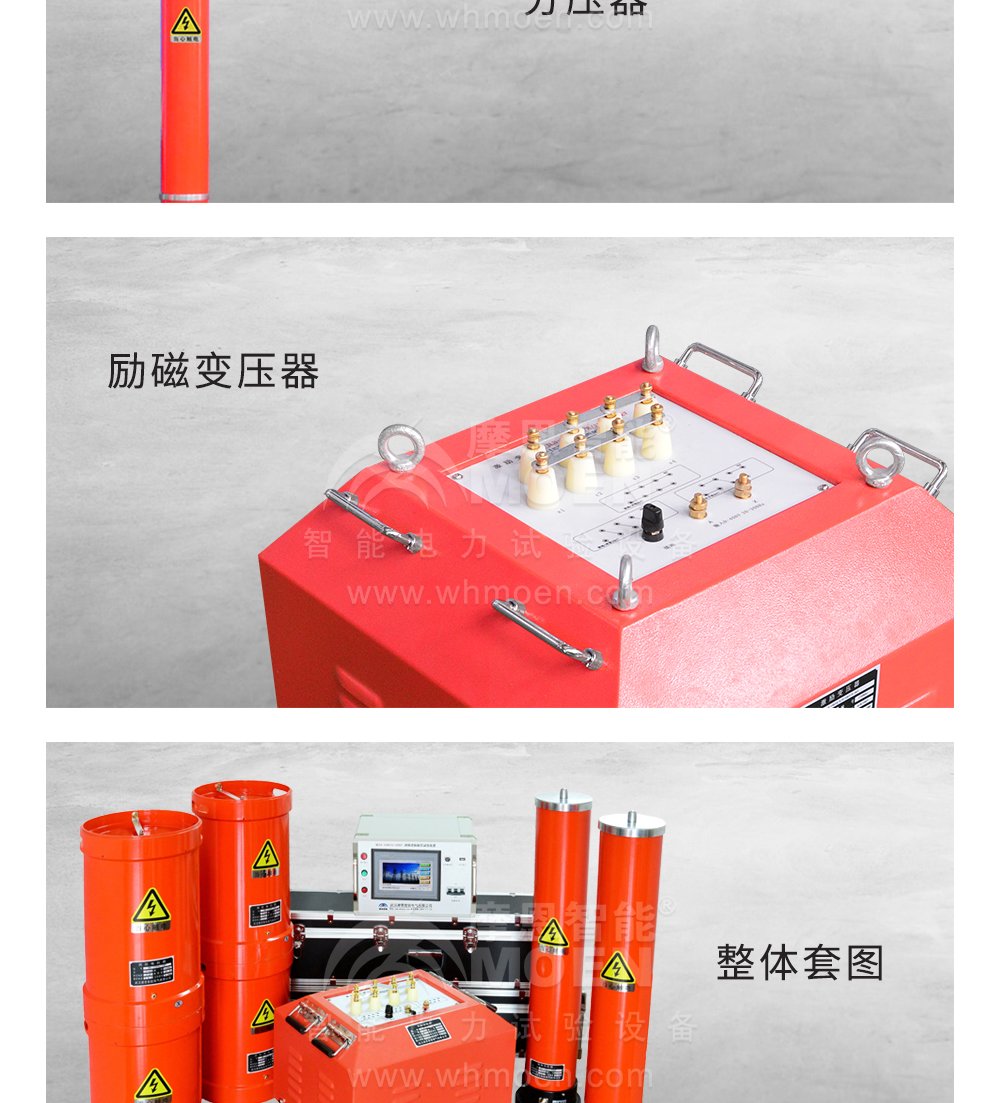

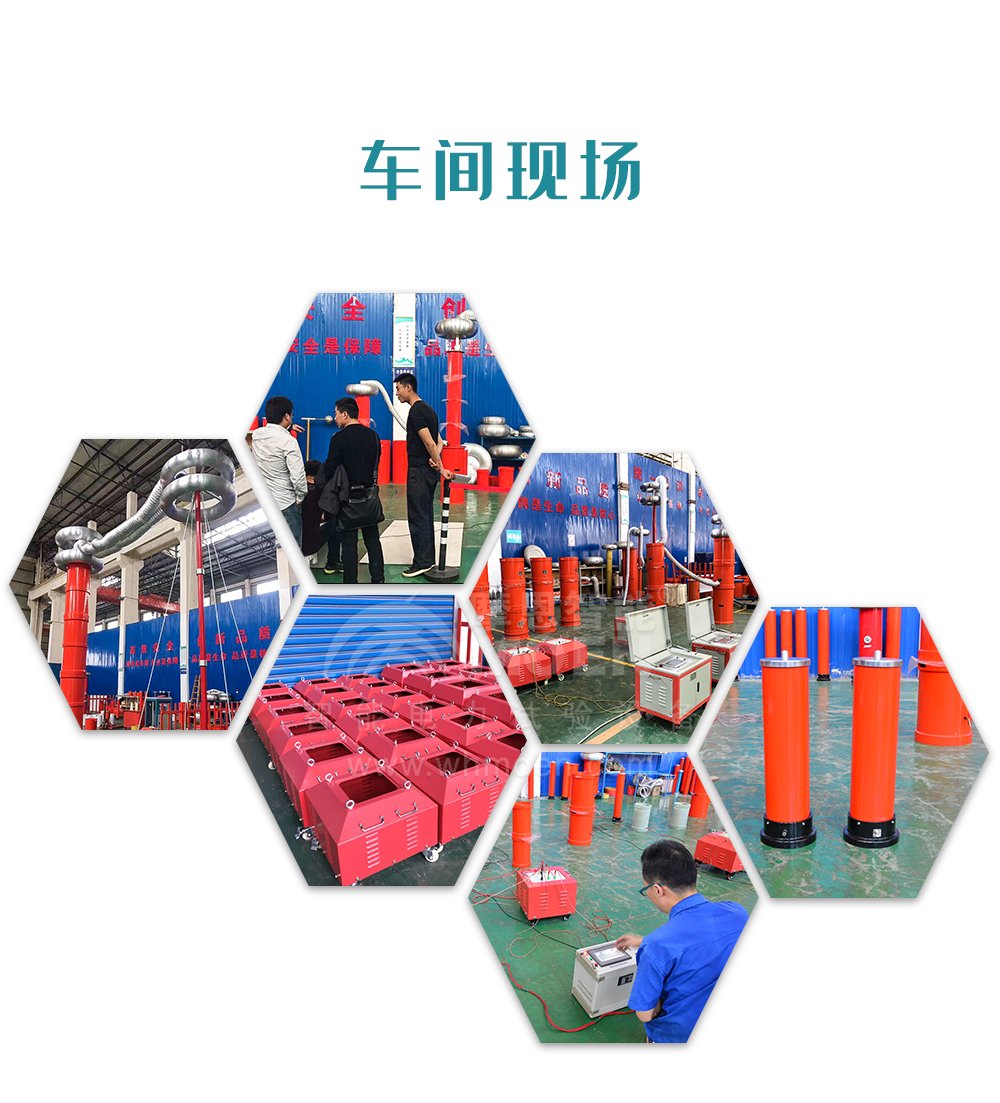

变频串联谐振交流耐压试验装置产品展示变频串联谐振交流耐压试验装置细节图变频串联谐振交流耐压试验装置证书变频串联谐振交流耐压试验装置服务证书变频串联谐振交流耐压试验装置案例现场变频串联谐振交流耐压试验装置案例图

MOEORW-5600变频串联谐振交流耐压试验装置生产厂家代码
675指设备能输出的最大额定容量,单位为kVA
270指设备能输出的电压等级,单位为kV;
MOEORW-5600变频串联谐振交流耐压试验装置技术指标
1.额定电压:
27kV---满足10kV电缆的交流耐压试验;工作频率:30-300Hz,试验电压不超过22kV,试验时间5min;
54kV---满足35kV电缆的交流耐压试验;工作频率:30-300Hz,试验电压不超过52kV,试验时间60min;
135kV---满足110kV电缆的交流耐压试验;工作频率:30-300Hz,试验电压不超过128kV,试验时间60min;
162kV---110kV/63000kVA主变全绝缘的交流耐压试验;工作频率:45-65Hz,试验电压不超过160kV,试验时间1min;
108kV—满足35kVGIS、开关、绝缘子、互感器等电气设备的交流耐压试验;工作频率:30-300Hz,试验电压不超过95kV,试验时间1min;
270kV—满足110kVGIS、开关、绝缘子、互感器等电气设备的交流耐压试验;工作频率:30-300Hz,试验电压不超过265kV,试验时间1min;
2、输出电压波形畸变率:<1.0%
3、允许连续工作时间:额定条件下一次性工作60分钟;
4、装置自身品质因数:Q≥30(f=45Hz)
5、装置输出波形:正弦波
6、输入电源:三相380V或单相220V
7、频率调节范围:30Hz~300Hz
8、系统测量精度:1.5%
9、装置具有过压、过流、零位启动等保护功能
MOEN-5600变频串联谐振交流耐压试验装置遵循标准
《电气装置安装工程电气设备交接试验标准》      GB50150-2006
《高压谐振试验装置》                        DL/T 849.6—2004
《电抗器》                                     GB10229.88
《电力设备预防性试验规程》                     DL/T596-1996
《耦合电容器和电容分压器》                     IEC358(1990)
