变频串联谐振试验装置技术方案

来源:www.whmoen.com    更新时间:2021-03-02

变频串联谐振试验装置技术方案简介
一、被试品对象及试验要求
1、35kV/300mm²长度1km电缆的交流耐压试验,电容量≤0.1945uF,试验频率30-300Hz,试验电压52kV,试验时间60min。
2、110kV/300mm²长度0.5km电缆的交流耐压试验,电容量≤0.0735uF,试验频率30-300Hz,试验电压128kV,试验时间60min。
4、110kV及以下电压等级GIS、开关、互感器等变电站设备的交流耐压试验,试验频率30-300Hz,试验电压不超过265kV,试验时间1min。

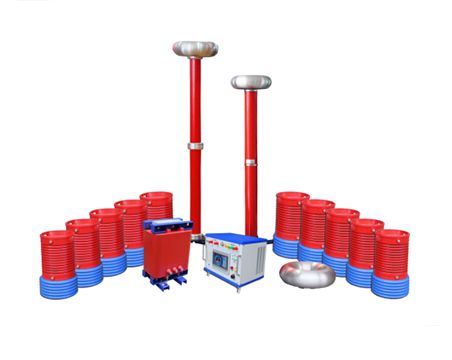

变频串联谐振试验装置技术方案

变频串联谐振试验装置技术方案工作环境
1.环境温度:-100C –50 0C;
2.相对湿度:≤90%RH;
3.海拔高度:  ≤1000米;

变频串联谐振试验装置技术方案-主要技术参数及功能
1.额定容量:405kVA;
2.输入电源:三相380V电压,频率为50Hz;
3.额定电压:270kV;135kV;
4.额定电流:1.5A;3A;
5.工作频率:30-300Hz;
6.装置输出波形:正弦波
7.波形畸变率:输出电压波形畸变率≤1%;
8.工作时间:额定负载下允许连续60min;过压1.1倍1分钟;
9.温    升:额定负载下连续运行60min后温升≤65K;
10.品质因素:装置自身Q≥30(f=45Hz);
11.保护功能: 对被试品具有过流、过压及试品闪络保护(见变频电源部分);
12.测量精度:系统有效值1.5级;

变频串联谐振试验装置技术方案遵循标准
GB10229-88            《电抗器》
GB1094        《电力变压器》
GB50150-2006     《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996          《电力设备预防性试验规程》
GB1094.1-GB1094.6-96   《外壳防护等级》
GB2900        《电工名词术语》
GB/T16927.1~2-1997   《高电压试验技术》


变频串联谐振试验装置技术方案容量确定
设计两节电抗器,则单节电抗器为202.5kVA/135kV/1.5A/276H,装置总容量为405kVA。
验证:1、110kV/300mm²长度0.5km电缆的交流耐压试验,电容量≤0.0735uF,试验频率30-300Hz,试验电压128kV,试验时间60min。
使用电抗器两节并联,则L=350/2=175H ,则:
试验频率:f=1/2π√LC=1/(2×3.14×√138×0.0735×10-6)=50Hz
试验电流:I=2πfCU试 =2π×50×0.0735×10-6×128×103=2.96A
2、35kV/300mm²长度1km电缆的交流耐压试验,电容量≤0.1945uF,试验频率30-300Hz,试验电压52kV,试验时间60min。
使用电抗器两节并联,则L=276/2=138H ,则:
试验频率:f=1/2π√LC=1/(2×3.14×√138×0.1945×10-6)=30.7Hz
试验电流:I=2πfCU试 =2π×30.7×0.1945×10-6×52×103=1.95A
装置容量定为405kVA/270kV,分两节电抗器,电抗器单节为202.5kVA/135kV/1.5A/350H,使用电抗器串并联能满足上述被试品的试验要求
试验时设备使用关系列表


变频串联谐振试验装置技术方案及其参数
1.激励变压器MEXB-15kVA/5/10/20kV/0.4kV                     1台
a)额定容量:15kVA;
b)输入电压:0-400V,单相;
c)输出电压:5/10/20kV
d)结    构:干式;
e)尺    寸:520*520*460mm;
f)重    量:约85kg;
2.变频电源MEXB-F  15kW/220/380V                         1台
a)额定输出容量:15kW
b)工作电源: 220/380±10%V(单/三相),工频
c)输出电压:0 – 400V,单相,
d)额定输入电流:37.5A
e)额定输出电流:37.5A
f)电压分辨率: 0.01kV
g)电压测量精度:1.5%
h)频率调节范围:30 – 300Hz
i)频率调节分辨率:≤0.1Hz
j)频率稳定度:    0.1%
k)运 行 时 间:额定容量下连续60min
l)额定容量下连续运行60min元器件最高温度≤65K;
m)噪 声 水 平:≤50dB
n)可实现以下功能
1)变频电源的放置为纵向和横向,特别适合现场操作及观察;
2)内外部具备特殊减震橡胶支撑脚和保护铝箱,可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性;
3)参数显示:触摸或外接鼠标大屏幕液晶界面显示系统
可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容,电感,频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性;
4)参数设置:大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置,可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择;
5)试验模式:触摸屏和外接鼠标操作,有全自动、半自动、手动三种运行状态。具备升压、调谐(含手动、自动)、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等;
6)保护功能及其信息提示:具备高压过压保护、低压过流、过流保护,以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能;
7) 数据存储功能:试验结果保存、打印、上传、回查等
① 试验结果:手动或自动试验完毕后,在试验结果界面中可显示出试验时的详细参数,当试验发生中断时,可提示中断状态。可将参数保存在存储器中,该存储器为非易失存储器,可保存50次试验记录;
② 数据查询:可将已保存的试验结果数据显示到屏幕上,同时具有USB接口,可将数据输出打印或利用设备所携带打印机打印;(打印机属客户自选,若客户有此需求,须在合同中予以特别写明)
8)自动稳压功能:系统根据设定的试验电压或手动升压结果,自动跟踪并维持稳定的试验电压,电压稳定度可达1.0%;
9)调频范围及频率分辨率均可设定:调频范围可设为30~300Hz、45~100Hz、200-300Hz、按需设置,可加快调谐过程;频率分辨率根据需要,可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz,在调谐效率与调谐精准度之间取得优化平衡;
10)频率调节分为粗调和细调,并可自动寻找试验谐振点,保证谐振频率在整个试验过程中不发生漂移;
O)尺  寸:415*335*500mm;(车载)
P)重  量:约18kg;
3.高压电抗器MEXB-202.5kVA/135kV               2节
a)额定容量:202.5kVA;
b)额定电压:135kV;
c)额定电流:1.5A;
d)电 感 量:350H/单节;
e)品质因素:Q≥30 (f=45Hz);
f)结    构:油式;
g)尺    寸:Ø560*1250mm;(含车载绝缘底座)
h)重    量:约350kg;
4.电容分压器MEXB-270kV/500pF                  1套
a)额定电压:270kV;
b)高压电容量:500pF
c)介质损耗:tgσ≤0.5%;
d)分 压 比:3000:1
e)测量精度:有效值1.5级;
f)尺    寸:Ø200*1600mm(单节车载);
g)重    量:约35kg;
