输电线路参数测试仪

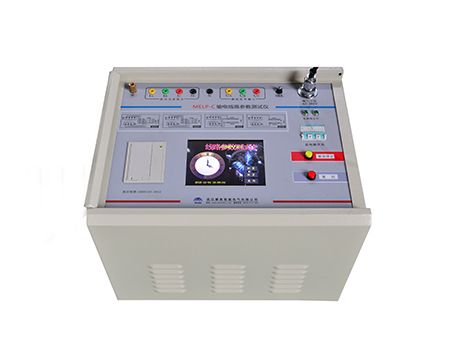

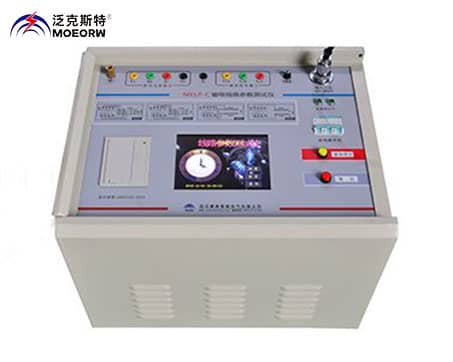

MELP-C 输电线路参数测试仪

执行标准: DL/T 1119-2010
产品别称:输电线路参数测试仪、工频路线参数测试仪、线路参数测试仪、线路工频参数测试系统、输电线路工频参数测试仪
产品特性:
仪器供电电源:三相,~380V±10%,10A,50Hz (有效值) <100μs;
输出频率 :47.5Hz,52.5Hz;
干扰电压:抗干扰电压可达2万伏;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

输电线路参数测试仪

用途

    1 .快速准确完成线路的正序电容,正序阻抗,零序电容,零序阻抗等参数的测量,同时还可以测量线路间互感和耦合电容测量(线路直阻采用专门的YTLRT线路直阻仪进行测量);
    2.抗干扰能力强,能在异频信号与工频干扰信号之比为1:10的条件下准确测量;
    3. 外部接线简单,仅需一次接入被测线路的引下线就可以完成全部的线路参数测量;
    4. 仪器以工控机为内核,实现测试电源、仪表、计算模型一体化,将一卡车的设备浓缩为一台仪器。采用TFT真彩液晶输出,触摸屏操作,面板汉字微型打印机打印结果,操作十分简便;
    5. 测试过程快捷,仪器自动完成测试方式控制、升压降压控制和数据测量和计算,并打印测量结果,一个序参数的测量约一分半钟就能完成,试验时间缩短,工作量大大减小,30分钟内可完成传统方法两个小时的工作量;
    6. 测量精度高,仪器本身提供接近工频的异频电源(47.5Hz和52.5Hz),轻松分离工频及杂波干扰,有效地实现小信号的高精度测量;
    7. 只需一次接线就可以完成全部序参数的测量,彻底解决现有测试手段存在的测试接线倒换烦琐、干扰、稳定度、精度等方面存在的问题。

输电线路参数测试仪详情图输电线路参数测试仪特性输电线路参数测试仪特点为什么选择输电线路参数测试仪输电线路参数测试仪工作原理输电线路参数测试仪优势输电线路参数测试仪技术参数输电线路参数测试仪细节图
输电线路参数测试仪产品展示输电线路参数测试仪细节图输电线路参数测试仪软件证书输电线路参数测试仪质量管理输电线路参数测试仪案例
◆输电线路参数测试仪技术参数
    1、仪器供电电源:三相,~380V±10%,10A,50Hz (有效值)
    2、仪器内部异频电源特性
              •更大输出电压:三相,~200V(有效值)
              •更大输出电流:10A
              •输出频率 :47.5Hz,52.5Hz
    3、测量范围:
              •电容 :0.1~50μF;
              •阻抗 :0.1~400Ω;
              •阻抗角:0°~360°;
    4、测量分辨率
              •电容 :0.01μF;
              •阻抗 :0.01Ω;
              •阻抗角:0.01°
    5、测量准确度:
              •电容:≥1μF时,±1%读数±0.01μF;<1μF时,±3%读数±0.01μF;
              •阻抗:≥1Ω时,±1%读数±0.01Ω;<1Ω时,±3%读数±0.01Ω;
              •阻抗角:±0.2°
    6、抗干扰参数
              •干扰电压:抗干扰电压可达2万伏;
              •干扰电流:线路首末两端短接接地时<40A;
              •能在仪器输出信号与干扰信号之比为1:10的条件下稳定准确完成测试。
    7、外形尺寸:长595×宽500×高530(mm3)
    8、重量 :75Kg
    9、使用环境
环境温度:15℃—+40℃
相对湿度:<90%
