当前位置:首页 > 产品展示 > 十二、电能及计量检测设备 > MOEORW-8602F数字式双钳相位伏安表 更新时间:2024-01-18

数字式双钳相位伏安表

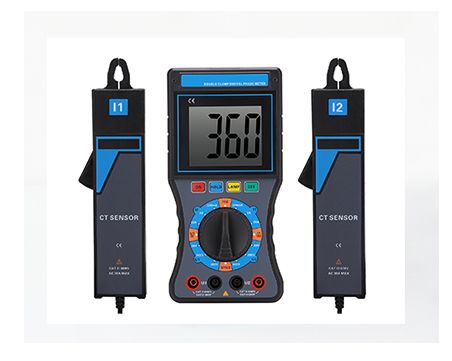

MOEORW-8602F数字式双钳相位伏安表

执行标准:暂无
产品别称:双钳相位伏安表、相位表、双钳相位表、钳形相位表、钳形相位伏安表、数字双钳相位表、数字式双钳相位伏安表、手持式数字双钳相位伏安表、双钳式数字相位表。
产品特性:
绝缘:仪表线路与外壳之间、两电压输入端之间≥10MΩ;
耐压:仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟;
电压检测:当电池电压低于7.2V时,电池电压低符号显示,提醒更换电池;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

数字式双钳相位伏安表

用途
    数字式双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该数字双钳相位伏安表可以更方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。此产品采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏,超大字符,以获得更佳视觉效果。

◆数字式双钳相位伏安表特性:
1、结构精巧,使用方便
a、手持式结构
b、在10mA~10A电流范围内,3V~500V电压范围内测量相位时不用断开电路和更换量限
c、显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得更佳视觉效果
d、开关功能及布局合理,转动开关即可读出被测电压、电流及其相位
2、分辨率高
采用更新型专利电流钳,电流分辩率达0.1mA;电压分辩率0.1V
3、低功耗
该数字双钳相位伏安表微功耗设计,且具有电池电压检测功能


◆数字式双钳相位伏安表技术参数
1.基准条件和工作条件


影响量

基准条件

工作条件

备注

环境温度

23℃±1

-10℃~40



环境湿渡

40%60%

80%



信号波形

正弦波

正弦波

β=0.05

信号频率

50HZ±1HZ

45H65HZ



仪表工作电压

9V±0.1V

9V±1V



测相位电流幅值

1A±0.1A

10m20.0A



测相位电压幅值

100V±10V

30V600V



外电场、磁场

应避免

被测导线位置

被测导线处于钳口的近似几何中心位置

2.一般规格




相位、交流电流、交流电压、交流漏电流、相序直接测试;变压器组别、感性、容性电路判别;功率因数、功率间接测试



DC9V 碱性干电池(1.5V AA×6



开启背光灯更大约35mA,电池连续工作约40小时

关闭背光灯,仪表耗电约5mA,电池连续工作约300小时

显示模式

LCD显示,蓝屏背光功能,适合昏暗场所

LCD尺寸

70mm×62mm

LCD显示域

64mm×54mm

仪表尺寸

长宽厚:196mm×92mm×54mm

钳口尺寸

φ7.5mm×13mm

采样速率

3/



交流电压:020V/200V/600V

交流电流:0200mA/2A/20A

相位:0360°

测量相位时

被测信号的

幅值范围

U1-U2相位时:30V600V

I1-I2相位时:10mA20.00A

U1-I2I1-U2相位时:10V600V10mA20.00A

数据保持

测试中按HOLD键保持数据,“DH”符号显示

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

电压检测

当电池电压低于7.2V时,电池电压低符号显示,提醒更换电池

仪表质量

主机约550g(带电池),表钳约170g×2,测试线约250g

测试线长度

1.5m

电流钳线长

2m

工作温湿度

-10℃~40℃; 80%Rh以下

存放温湿度

-10℃~60℃; 70%Rh以下

输入阻抗

测试电压各档输入阻抗为:2MΩ

U1U2相位时电压输入阻抗为:40kΩ



仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟



仪表线路与外壳之间、两电压输入端之间≥10MΩ



双重绝缘

3.基准条件下基本误差及性能指标


类 别

量 程

分辨率

基本误差

电 压

20V

0.01V

±(1.2%rdg+2dgt)

200V

0.1V

500V

1V

电 流

200mA

0.1mA

±(1.0%rdg+2dgt)

2A

1mA

10A

10mA

相 位

0360°

1°

±

注意:工作条件下相位误差不超过±3°。
