数字双钳相位伏安表

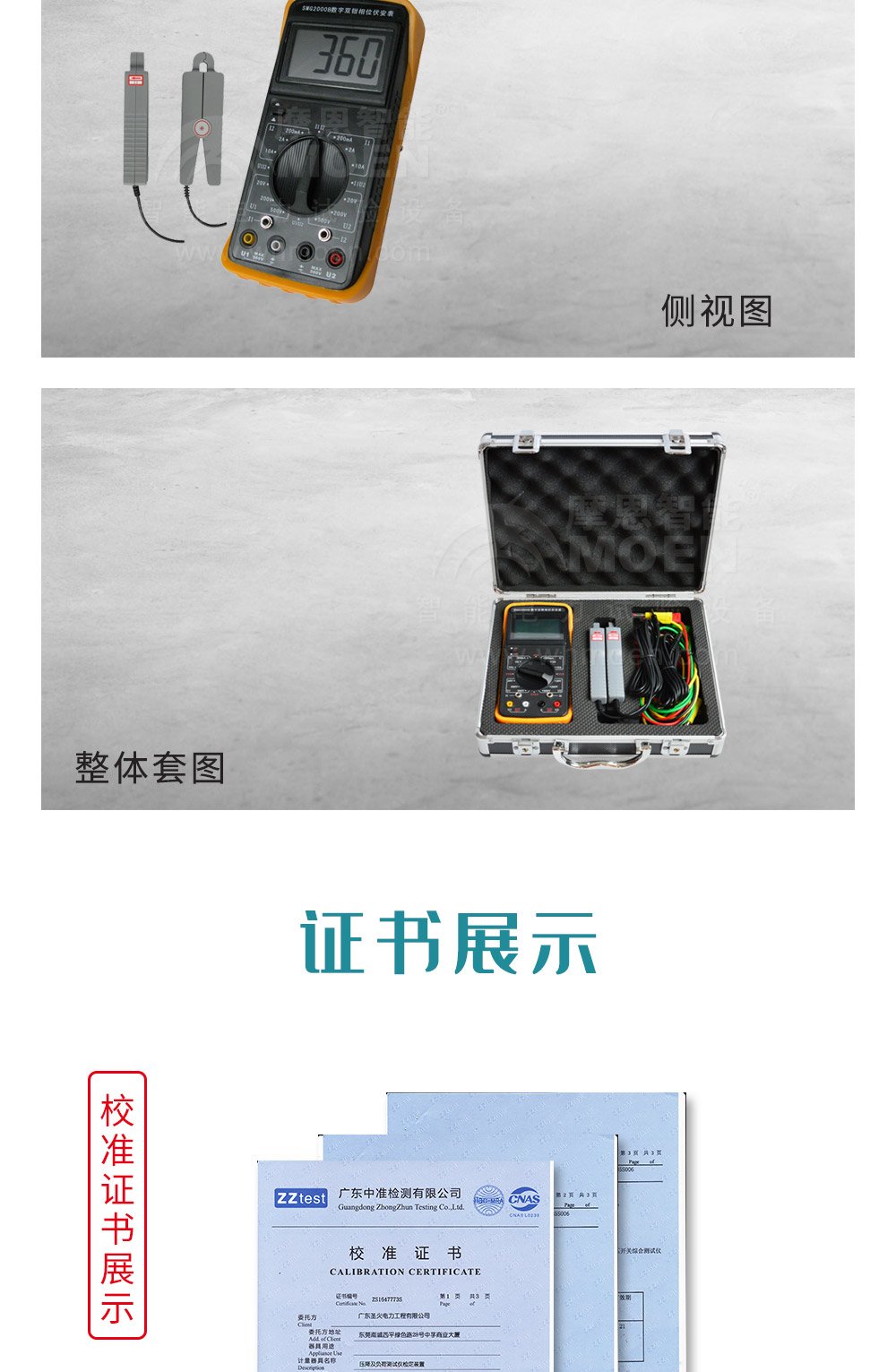

SMG2000B数字双钳相位伏安表

售前咨询:027-87669508

◆数字双钳相位伏安表用途
    该数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以更方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得更佳视觉效果。
    数字双钳相位伏安表外壳采用工程绝缘材料,另配橡皮防振保护套,安全、可靠。

◆数字双钳相位伏安表特性:
    1、耐压
    电压输入端与表壳之间、钳形电流互感器(电流钳)铁芯与钳柄及副边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受500V/50Hz的正弦波交流电压历时1min的试验
    2、绝缘电阻
    数字双钳相位伏安表线路与外壳之间、两电压输入端之间:≥10MΩ


    ◆数字双钳相位伏安技术参数



        1基准工作条件

影响量

基准条件

工作条件

备注

环境温度

23℃±1℃

-10℃40℃



环境湿渡

40%60%

80%



信号波形

正弦波

正弦波

β=0.05

信号频率

50Hz±1Hz

45Hz65Hz



仪表工作电压

9V±0.1V

9V±1V



测相位时电压幅值

220V±20V

30V500V



测相位时电流幅值

2A±0.2A

10mA20.00A



外电场、磁场

应避免

被测导线位置

被测导线处于钳口的近似几何中心位置



        2量程及精度误差

类别

量程

分辨率

基本误差

电压

AC 0.00V600V

0.01V

±(1.5%rdg+3dgt)

电流

AC 0.0mA20.0A

0.1mA

±(1.5%rdg+3dgt)

相位

0.0°~360°

0.1°

±1°

频率

45Hz65Hz

0.01Hz

±0.5Hz

        注:工作条件下相位误差为±3°。





        3.一般规格

功能

测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率,判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等

电源

DC9V碱性干电池

功耗

开启背光灯更大耗电30mA,电池连续工作12小时以上

显示模式

LCD显示,60×33mm

仪表尺寸

长宽厚:192*92.5*36mm

电压量程

AC 0.00V600V

电流量程

AC 0.0mA20.0A

相位量程

0.0°~360.0°

频率量程

45.00Hz65.00Hz

分辨率

电压:AC 0.01V

电流:AC 0.1mA

相位:0.1°

频率:0.01Hz

检测速率

2/

数据保持

测试中按HOLD键保持数据,“H”符号显示

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

背光功能

适合昏暗场所及夜间使用

电压检测

当电池电压低于7V时,电池电压低符号显示

仪表质量

主机:362g(装上电池)

尖嘴形电流钳:180g×2

测试线:190g

测试线长度

1.5m

电流钳线长

2m

工作温湿度

-10℃~40℃;80%Rh以下

存放温湿度

-10℃~60℃;70%Rh以下

输入阻抗

测试电压输入阻抗为:1MΩ

耐压

仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟

绝缘

仪表线路与外壳之间≥100MΩ

结构

双重绝缘

适合安规

IEC61010-1 CAT 600VIEC61010-031IEC61326,污染等级2
