三相继电保护测试仪

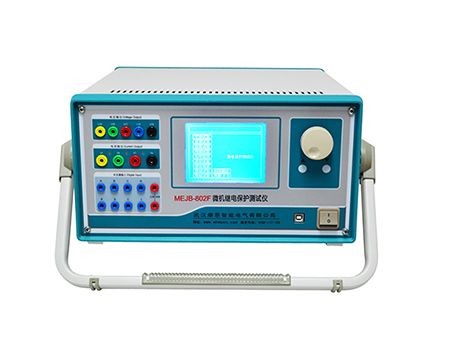

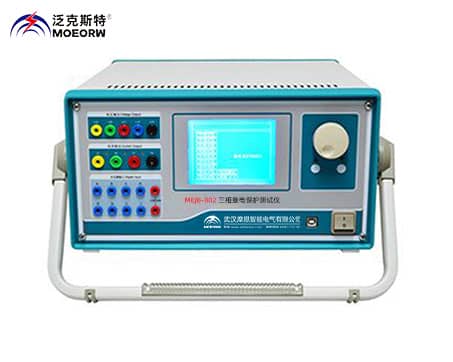

MEJB-802三相继电保护测试仪

参考标准:GB7261-2008,DL/T624-2010
产品别称:微机继电保护校验仪,微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪。
产品特性:
三并电流输出(有效值):0~120A;
三并电流更大输出时更大输出功率:900VA;
相电压/线电压输出功率:80VA / 100VA;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

三相继电保护测试仪

产品特点

    •标准的4相电压3相电流输出 具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。
    •单机操作方便 单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。
    •双操作方式,联接电脑运行 通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。
    •软件功能强大 可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。
    •开关量接点丰富 继电保护测试仪为8路接点输入和4对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。
    •大屏幕LCD显示屏  本机采用320×240点阵大屏幕高分辨率图形液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。
    •自我保护  采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。
    •具有独立专用直流电源输出  装置设有一路110V 及 220V专用可调直流电源输出。
    •性价比高  属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有更高的性能价格比。

◆三相继电保护测试仪技术参数
    1.交流电流输出
    •输出精度  0.2级
    •相电流输出(有效值)    0~40A
    •三并电流输出(有效值)  0~120A
    •相电流长时间允许工作值(有效值)10A
    •相电流更大输出功率              420VA
    •三并电流更大输出时更大输出功率  900VA
    •三并电流更大输出时允许工作时间  10s
    •频率范围(基波)  0~1000Hz(联机)20~300Hz(单机)
    •谐波次数          1~20次(联机)1~6次(单机)
    2.直流电流输出
    •输出精度  0.5级
    •电流输出  0~±10A /每相,0~±30A /三并
    •更大输出负载电压  20V
    3.交流电压输出
    •输出精度  0.2级
    •相电压输出(有效值)   0~120V
    •线电压输出(有效值)   0~240V
    •相电压/线电压输出功率   80VA / 100VA
    •频率范围(基波)0~1000Hz(联机)20~300Hz(单机)
    •谐波次数        1~20次(联机)1~6次(单机)
    4.直流电压输出
    •输出精度  0.5级
    •相电压输出幅值  0~±160V
    •线电压输出幅值  0~±320V
    •相电压/线电压输出功率  70VA / 140VA
    5.开关量及时间测量
    •开关量输入:8路
    •空接点:   1~20mA,24V
    •电位接点接入:“0”:0~ +6V; “1”:+11 V~ +250V
    •开关量输出:4对
    •DC:220V/0.2A;AC:220V/0.5A
    •时间测量:测量范围0.1ms ~ 9999s
    •测量精度0.1mS
