 局部放电测试仪

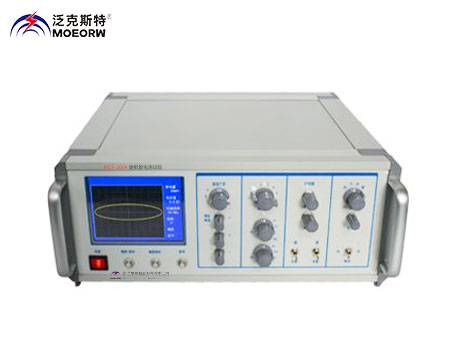

MEJF-2004 局部放电测试仪

执行标准:IEC270标准、IEC60270
产品别名:局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统、多通道数字式局放仪
产品特性:
适合电力部门、生产制造厂家和科研等单位;
量程100kV(用100kV电压表电阻R);
可根据用户需求定制产品;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

局部放电测试仪

用途
     局部放电检测仪适用试品范围广,信噪比高等特点。 局部放电检测仪采用大屏幕示波管,试验波形显示清晰,有高频椭圆扫描(摄取功率小于1伏安),放大系统动态范围大,频带组合多(九种),有辅助零标系统,有线性、对数双功能指针式表头和数字式表头,可同时显示放电脉冲的放电量。
    局放仪是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具,也是现场判断设备正常与否的有效测试仪器。该仪器与ME-9或ME-10型校正脉冲发生器配合使用,尤其适合电力部门、生产制造厂家和科研单位。
    局部放电测试仪是我厂根据当今国内外局放仪研究领域的先进理论,参照国际电工委员会(IEC60270)标准,采用了先进技术和先进电路,通过各地用户广泛试用后的不断改进而成的,它在保留了前几代产品优点和功能的同时,又比前几代产品在设计上更完善,使用上更方便,性能上更可靠,抗干扰性强。

   局部放电测试仪具有检测灵敏度高,适用试品范围广,信噪比高等特点。采用大屏幕示波管,试验波形显示清晰,有高频椭圆扫描(摄取功率小于1伏安),放大系统动态范围大,频带组合多(九种),有辅助零标系统,数字式表头,可同时显示放电脉冲的放电量和高压试验电压。JF-A01N局放仪是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具,也是现场判断设备正常与否的有效测试仪器。 局部放电检测仪与JZF-9或JZF-10型校正脉冲发生器配合使用,尤其适合电力部门、生产制造厂家和科研单位。

局部放电测试仪详情图局部放电测试仪细节图局部放电测试仪局部图局部放电测试仪细节图1局部放电测试仪细节图2

◆局部放电测试仪技术参数
  1、可测试品的电容量范围6pF~250µF
  2、检测灵敏度及允许电流(见表1)

输入单

元序号

调谐电容范围

灵敏度(pC)

(不平衡电路)

允许电流有效值

不平衡电路

平衡电路

1

0~25~100pF

0.02

30mA

0.25A

2

25~100~400pF

0.04

50mA

0.5A

3

100~400~1500pF

0.06

120mA

1A

4

400~1500~6000pF

0.1

0.25A

2A

5

1500~6000~25000pF

0.2

0.5A

4A

6

0.006~0.025~0.1μF

0.3

1A

8A

7

0.025~0.1~0.4μF

0.5

2A

15A

8

0.1~0.4~1.5μF

1

4A

30A

9

0.4~1.5~6.0μF

1.5

8A

60A

10

1.5~6.0~25μF

2.5

15A

120A

11

6.0~25~60μF

5

25A

200A

12

25~60~250μF

10

50A

300A

7R

电阻

0.5

2A

15A


表1、检测灵敏度及输入单元允许电流值
  3、椭圆扫描时基
        (1)频率50(内)、100、150、200、400Hz
        (2)旋转:以30°为一档,可旋转360°
        (3)工作方法:椭圆——扩展——直线
        (4)高频时基椭圆可按输入电压(10~250V)调节至正常大小,其摄取功率<1伏安,并有过载自动保护装置
  4、显示单元
        采用124×104mm2矩形示波管,有亮度与聚焦调节旋钮
  5、放大器
        (1)3dB低频端频率fL:10、20、40kHz任选
        (2)3dB高频端频率fH:80、200、300kHz任选
        (3)增益调节,粗调6档,档间增益差20±1dB,细调范围>20dB
        (4)正负脉冲响应不对称性<1dB
  6、时间窗
        (1)窗宽:可调,50HZ下15°~ 150°
        (2)窗位置:每一窗可旋转0°~ 170°
        (3)两个时间窗可分别或同时开
  7、脉冲峰值表
        (1)线性刻度指针式表头0—100  误差±5%(以满刻度计)
        (2)对数刻度指针式表头0—10—100  误差±5%(以满刻度计)
        (3)数字表头:以3位半LED数字表显示0—100   误差:±3%(以满刻度计)
  8、试验电压表
        (1)量程100kV(用100kV电压表电阻R)
        (2)显示:3位半数字电压表
        (3)误差:±3%
  9、零标系统
        (1)内部零标发生器的零标志可变换极性,并可旋转0~180°以使本电压电阻R产生的真零标位置极性相符
        (2)零标志与所有椭圆扫描频率相一致
        10、结构
       (1)体积530×550×220mm3
       (2)重量:约22kg
