高压开关动特性测试仪

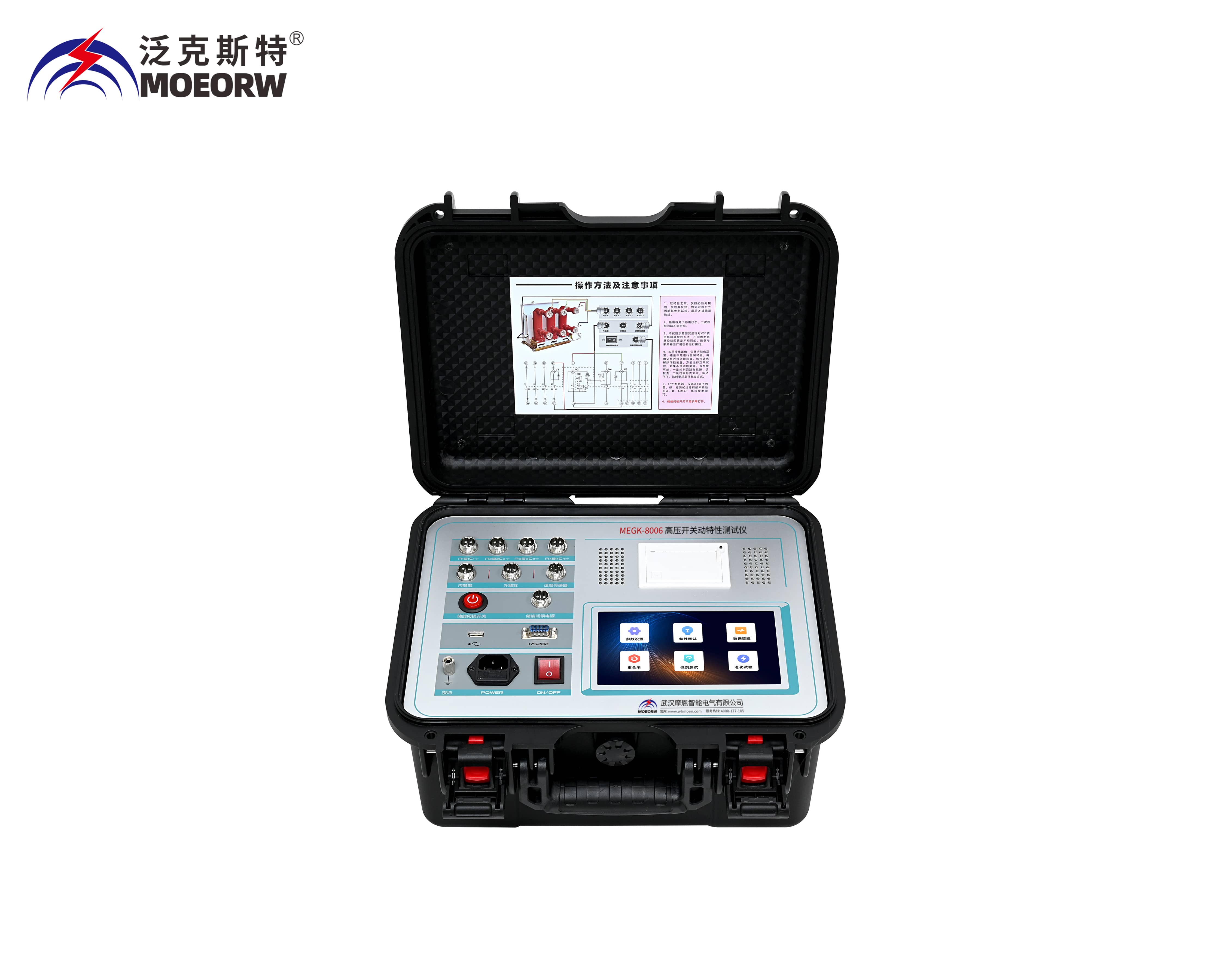

MEGK-8006 高压开关动特性测试仪

执行标准: DL/T 596-2005
产品别称:高压开关动特性测试仪高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪
产品特性:
介电强度 电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧;
真空断路器 50.0mm 0.1mm ;
绝缘电阻 >2MΩ;
产品品牌:武汉摩恩
24小时服务热线:159-2747-5016

售前咨询:027-87669508

高压开关动特性测试仪

产品用途

    •时    间:12个断口的固有分、合闸时间,同相同期、相间同期。
    •重 合 闸:每断口的合-分,分-合,分-合-分过程时间:一分时间、一合时间、二合时间、金短时间、无电流时间值。
    •弹    跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸反弹幅值。
    •速    度:刚分、刚合速度,更大速度,时间-行程特性曲线。
    •行    程:总行程,开距,超行程,过冲行程,反弹幅值。
    •电    流:分、合闸线圈的分、合闸电流值、电流波形图。
    •动作电压:机内提供DC30~250V/20A数字可调断路器动作电源,自动完成断路器的低电压动作试验,测量断路器的动作电压值。

◆高压开关动特性测试仪产品特点
    •适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
    •超强的抗干扰能力,在500KV变电站旁路母线带电的情况下,也能轻松试验,精确测量。
    •通用测速传感器(选配),直线行程速度传感器,旋转测速传感器,安装极为方便、简捷。
    •开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱。
    •主机可存储现场试验数据,机内实时时钟,便于存档保存试验日期、时间。
    •主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆。
    •中文菜单操作,使用方便。仪器内置打印机,随时快速打印所有数据及图谱。
    •仪器配有数据分析管理软件,可与PC机联机操作,试验结果可输出到各类针式、激光或喷墨打印机打印试验报告,使现场试验计算机化。

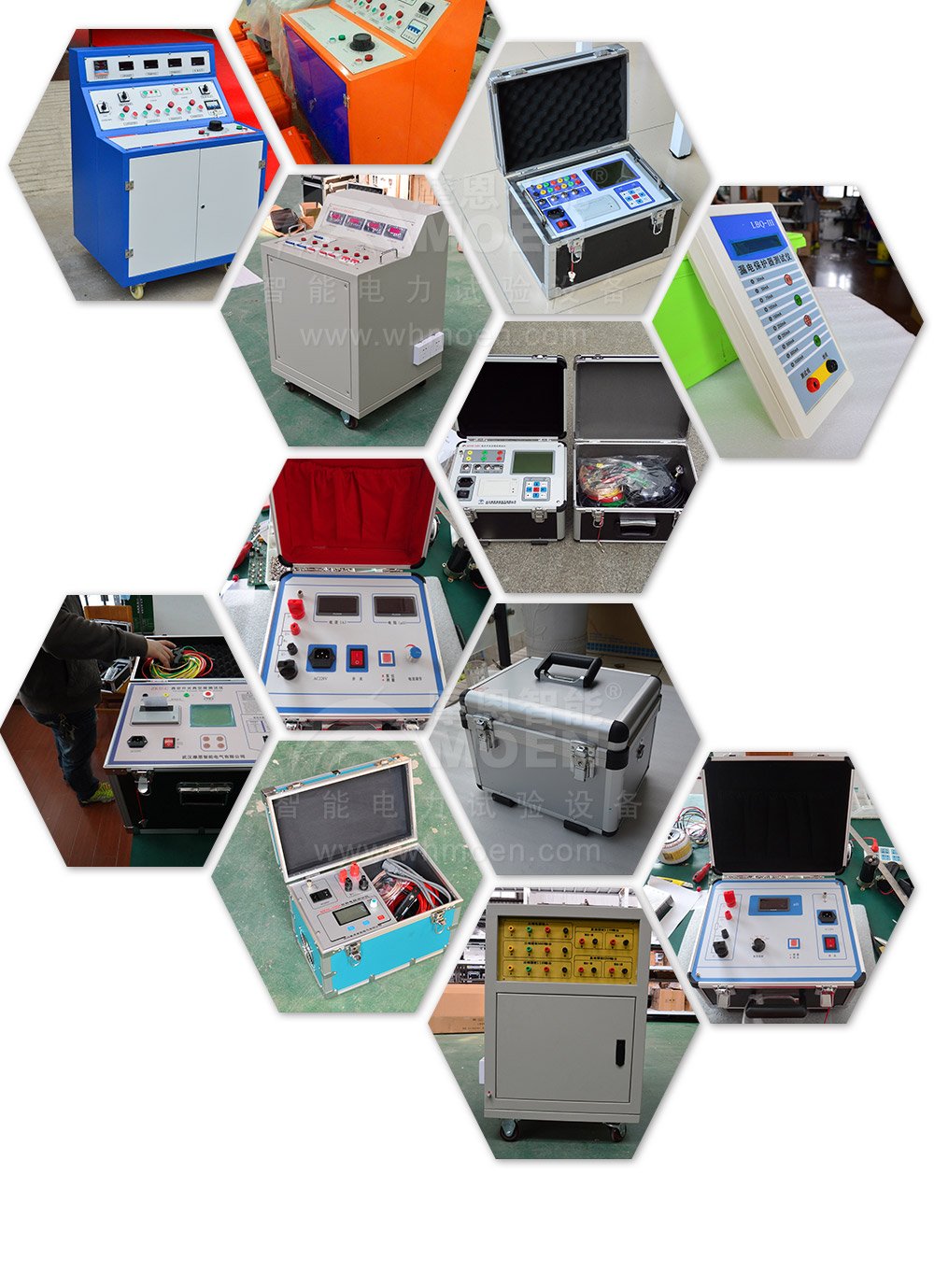

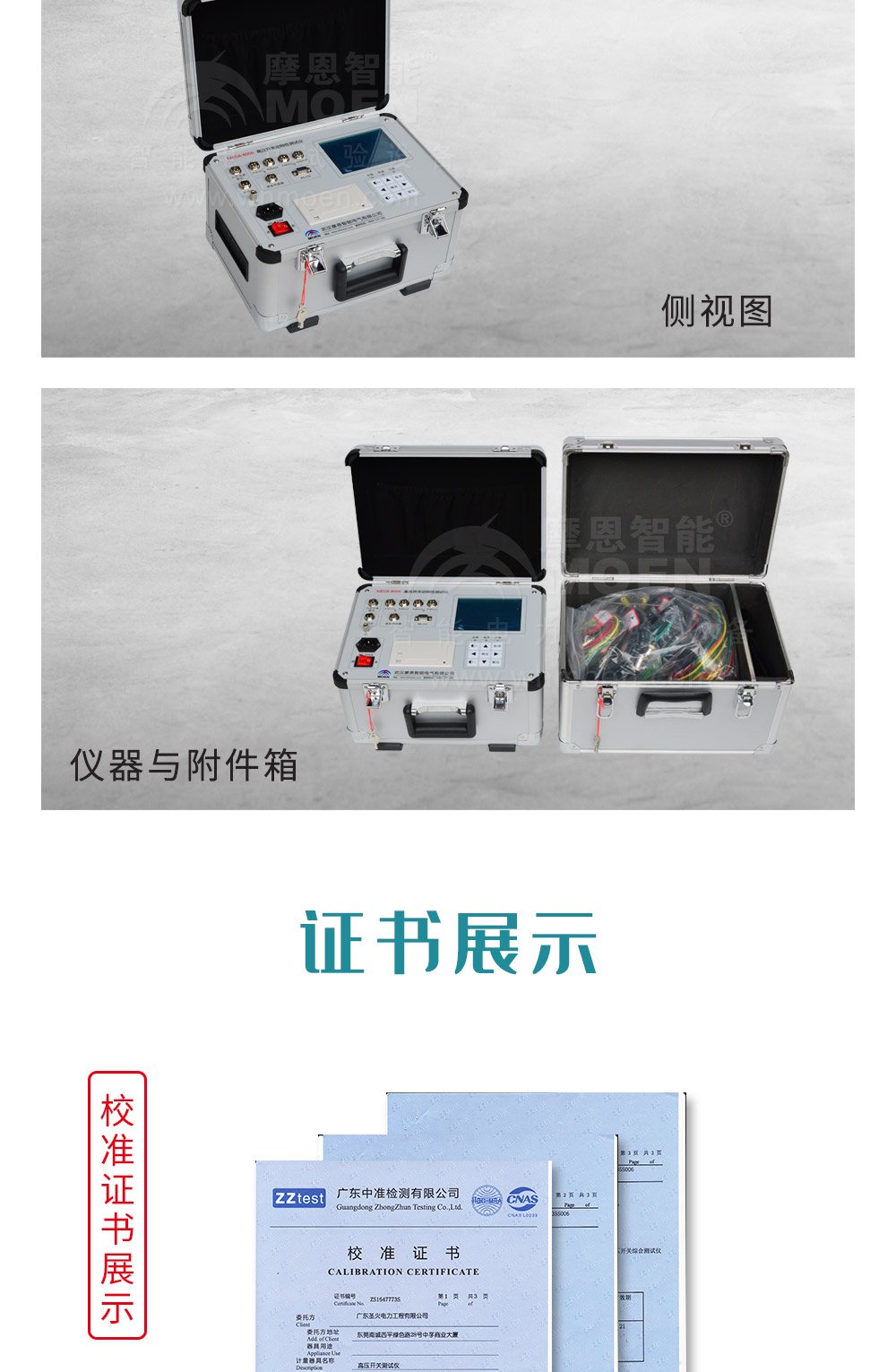

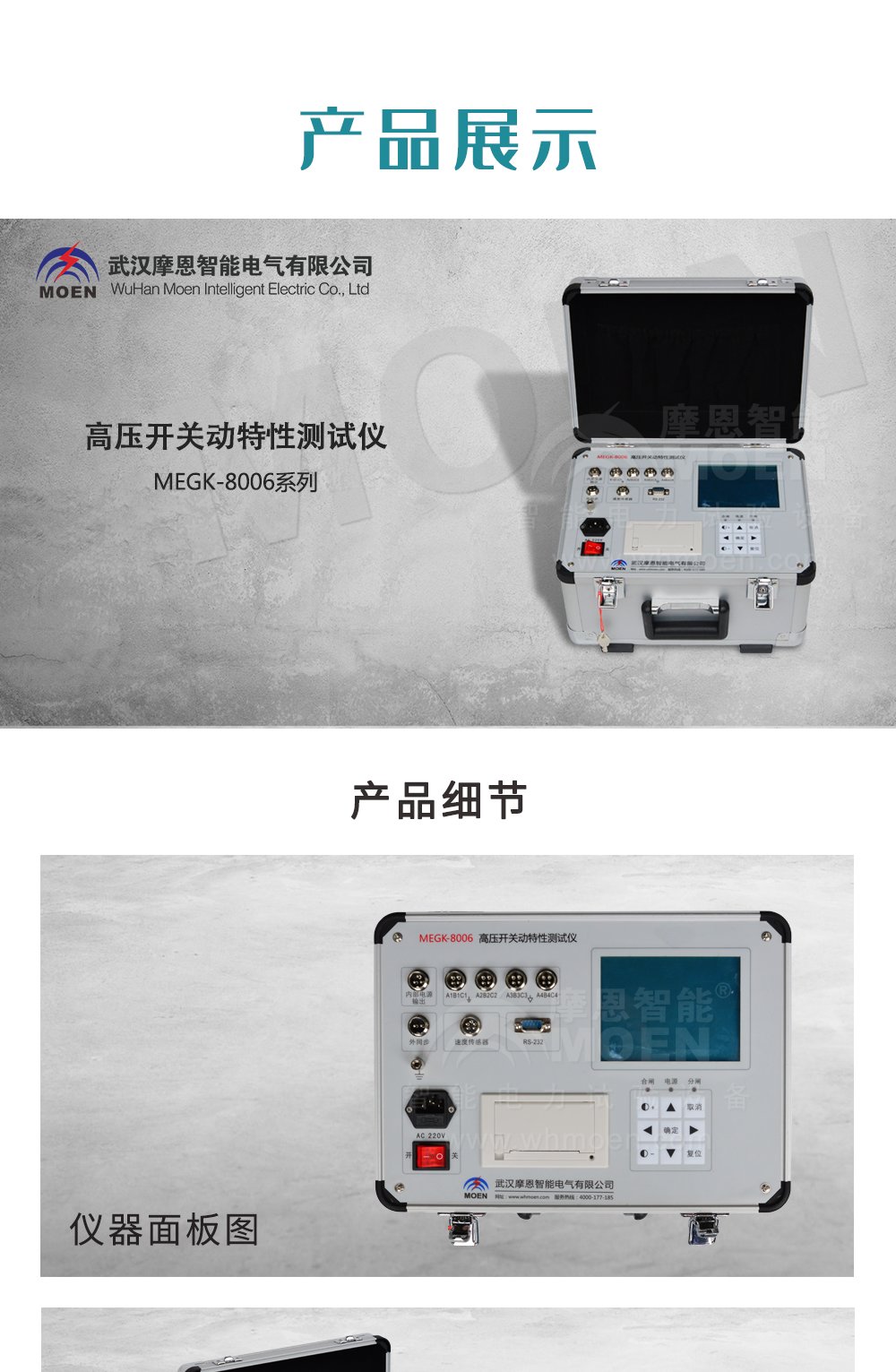

高压开关动特性测试仪产品展示高压开关动特性测试仪细节图高压开关动特性测试仪证书高压开关动特性测试仪质量认证高压开关动特性测试仪案例

◆高压开关动特性测试仪技术参数
    1.使用环境
    •输入电源  220V±10%  50Hz±10%         大气压力  86~106kpa
    •温    度  -10~40℃                   湿    度  ≦80%RH
    1.安全性能
    •绝缘电阻  >2MΩ
    •介电强度  电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧。
    1.基本参数
    •时    间: 量程  4000.0ms           分辩率0.1ms
    •误差  ①100ms以内        0.1ms±1个字
    •②100ms以上        0.1%±1个字
    •③同期
    •速   度: 量程 20.00m/s           分辩率0.01m/s
    •误差 ①0-2m/s以内       ±0.1m/s±1个字
    •②100ms以上        ±0.2m/s±1个字
    •量 程 分辩率 误 差
    •真空断路器  50.0mm 0.1mm
    •1%±1个字
    •SF6断路器  300.0mm 1mm
    •少油断路器  600.0mm
    •行    程:
    •电    流: 量程 20.00A               分辩率0.01A
    •输出电源: DC30~250V数字可调/20A(瞬时工作)
    •外形尺寸: 360mm(L)×280mm(W)×300mm(H)
    •重  量: 9kg

1、安全提示:
高压开关动特性测试仪虽已作了各项安全保护设计,但使用者操作仪器时仍须注意以下各项要求,以免造成不必要的损害!
1)用者操作仪器请先行阅读本说明书
2)高压开关动特性测试仪使用时请务必连接机器接地线。
3)开机前请先行连接各相关测试线。
4)关机后方可解除各相关测试线。
5)不要触碰直流电源输出线头,或短路、误接其他电源。
6)过于潮湿、易燃易爆、强电磁干扰环境可能影响到仪器的使用。

2、日常维护
1)高压开关动特性测试仪应存放温度-20℃~60℃,相对湿度<85%,通风干燥,无腐蚀性气体的环境。
2)室外使用时应避免雨雪侵袭,强光暴晒,以免损坏液晶显示及仪器。
3)运输时置入专用防震外箱,避免强烈运动擦伤、振坏仪器。
4)本仪器长时间不用时,请根据储藏条件,适时开机通电1小时。
5)打印机工作时,请不要撕扯打印纸。卡纸或换纸时请打开打印机盖板,挤压纸卷轴取出或装进托架,预留纸头穿过盖板槽后固定。
6)传感器、测试线、安装架等配件用后及时置入包装箱中保管,避免损坏、丢失。
