高压开关动特性测试仪

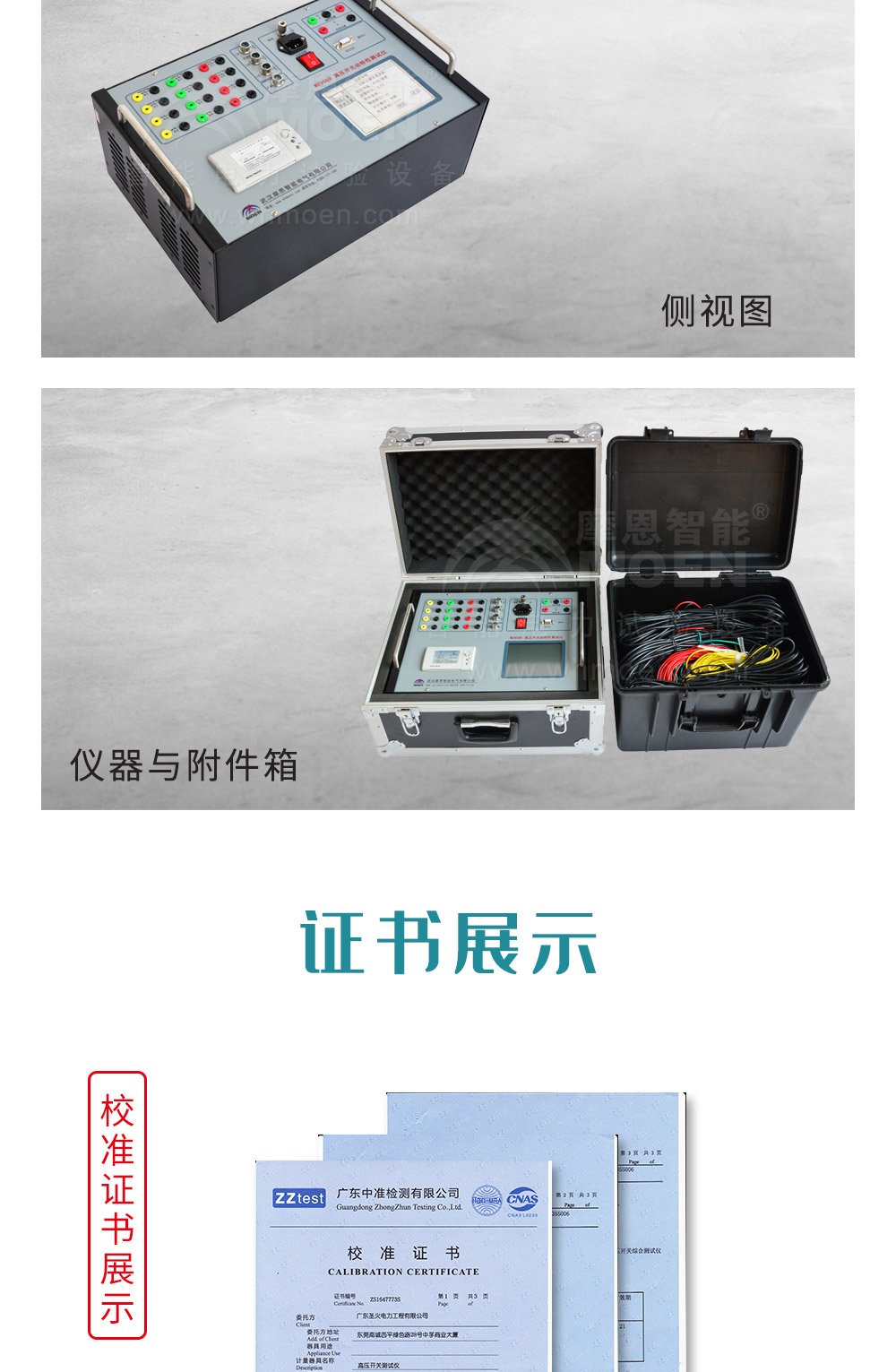

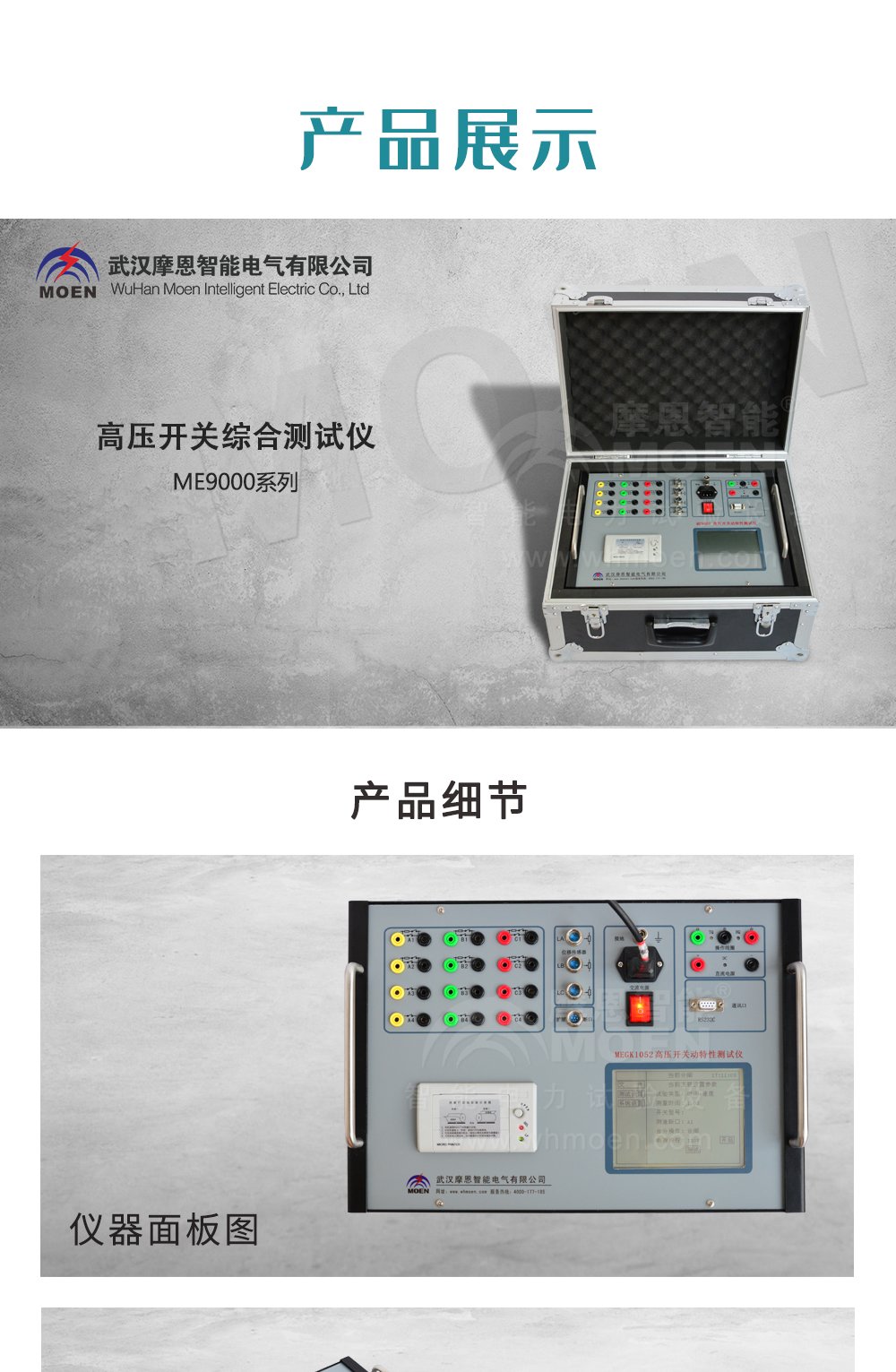

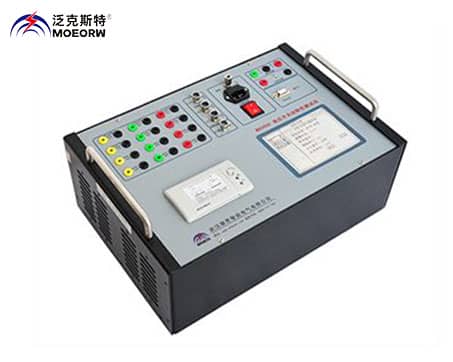

ME9000高压开关动特性测试仪

执行标准: DL/T 596-2005
产品别称:高压开关动特性测试仪高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪
产品特性:
绝缘电阻:>2MΩ;
直流电源:调整范围:30~250V;
准确度:±5%读数+1个字(从50Ω~5KΩ);
产品品牌:武汉摩恩
24小时服务热线:159-2747-5016

售前咨询:027-87669508

◆高压开关动特性测试仪产品用途
    1、时间
    •适用对象:可测试各种国产(进口)真空、六氟化硫、油高压断路器,负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。测试指标:可测试断路器时间、同期、弹跳时间(次数)行程、速度、操作电压、电流、动作电压、机械操作等各项数据、波形。
    •抗扰通道:可抵御现场15KV感应电压,标配12路独立金属触头时间通道测试功能。
    •动阻测试:断口模拟电压信号采集,配6路合闸电阻测试
    •位移通道:1路位移信号采集,适配耐用的精密电阻线性位移、角位移传感器。亦可适配用户传统自配的滑线电阻传感器。
    •操作电源:内置隔离型数字可调直流电源,带短路保护功能,可按额定电压比率调整,指令各项分、合、重合闸操作及人工、自动模式动作电压试验和机械寿命试验。
    •同步触发:可设置响应电压、电流、传感器、断口变化多种同步触发方式。满足不同状态下的测试要求。
    •操作界面:5.7″黑白大屏幕触摸屏,汉字化菜单,可完成相关参数的保存、调用、新建、删除、设置、测试、分析等操作。
    •字符输入:下位机内置简便的常用字母、数字、符号字符输入键盘。可随时更新、命名开关型号、速度定义及文件名称,上位机可净享WINGDOWS支持汉字输入。
    •定义编辑:通用速度定义模板,可设置、编辑修改、删除、保存各类开关型号、速度定义,形成用户自己的开关定义库。
    •录波功能:12路普通金属触头通断、6路合阻触头、线圈电压、电流;行程、速度时间波形。
    •宽幅打印:下位机内置宽幅高速热敏打印机,顶置面板安装、读取直观。数据表单打印美观、波形记录清晰。
    •数据通讯:可采用USB或RS232通讯,配置PC机上位操作软件,可直接使用电脑控制试验并采集更多数据。并在PC上完成更多样化的分析计算。
    2、行程
    •总 行 程:动触头从分闸到合闸或合闸到分闸稳态下的位移差值。
    •开距行程:总行程与接触行程的差值。
    •接触行程:动、静触头电气接触下的位移行程差。
    •过冲行程:动触头运动过程中更大过冲行程幅值。
    •反弹行程:动触头运动过程中更大反弹(冲)行程幅值。

◆高压开关动特性测试仪技术参数
    •结构尺寸:型式:顶开便携式(卧式、车载式尺寸不同)
    •外形尺寸:402mm×286mm×160mm;主机重量:10kg
    •使用环境:环境温度:-10℃~50℃;相对湿度:<80%
    •工作电源:电压:AC220V±10%;频率:50Hz±5%
    •安全性能:绝缘电阻:>2MΩ;漏电流:<3.5mA
    •介电强度:AC1500V50Hz,1min(电源进线对机壳)
    •直流电源:调整范围:30~250V
    •准确度: ±(1%读数+1个字)
    •负载变化率:≤1%
    •额定电流:10A
    •更大瞬时电流:15A
    •测试通道:时间断口:金属触头12路25V,限流60mA(标配)
                            合阻触头6路25V,限流100mA
    •位移传感器:1路
    •时间测试:范围:0.1ms~3000ms(上位机PC机数据管理软件可扩展至12s)
    •合阻预时:0-999.9ms
    •准确度:±(0.1%读数+2个字)
    •分辨率:0.1ms
    •合闸电阻:范围:10~10KΩ
    •准确度:±5%读数+1个字(从50Ω~5KΩ)
    •分辨率:1Ω
    •行程测试:范围:0~1000mm
    •准确度:±(1%读数+1个字)
    •分辨率:0.1mm
    •速度特性: 范围:0.01~20.00m/s
    •准确度:±(1%读数+1个字)
    •分辨率:0.01m/s
    •电压特性:范围:30-250V
    •准确度:±(1%读数+1个字)
    •分辨率:1V
    •电流特性:范围:0.1A~15A
    •准确度:±(2%读数+1个字)
    •分辨率:0.01A
    •图形显示:每路0.1ms的数值
    •同步触发:电压:30-250V
    •电流:0.1-10A(15A)
    •传感器:位移变化
    •断口:信号跳变
