互感器伏安变比极性综合测试仪

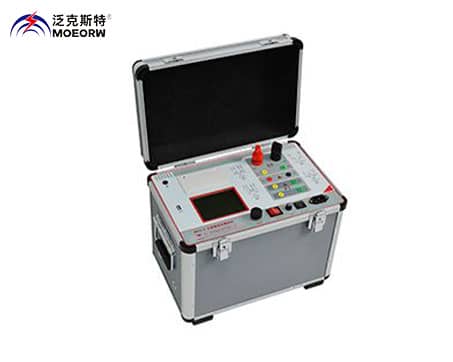

MEFA-V 互感器伏安变比极性综合测试仪

执行标准:JJG1021-2007《电力互感器》和DL/T448-2000《电能计量装置技术管理规程》
产品别名:互感器伏安变比极性综合测试仪、互感器伏安特性测试仪、互感器伏安特性综合测试仪、互感器测试仪、互感器综合测试仪
产品特性:
大电流输出:0~600A;
CT变比测量范围:≤5000A/1A(25000A/5A);
可根据用户需求来定制产品;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

互感器伏安变比极性综合测试仪

产品用途
    MEFA-V 互感器伏安变比极性综合测试仪是一款全自动化的CT、PT特性测试仪器。本互感器伏安变比极性综合测试仪可以完成的试验包括:CT伏安特性试验、PT伏安特性试验,CT变比极性试验、PT变比极性试验,CT极性试验、PT极性试验,自动计算CT的任意点误差曲线,CT、PT变比比差等结果参数。
    用于对保护类、计量类CT/PT进行自动测试,适用于实验室也适用于现场检测。

◆互感器伏安变比极性综合测试仪产品特点
   • 支持检测CT和PT。
   • 满足GB1207、GB1208等规程要求。
   • 无需外接其它辅助设备,单机即可完成所有检测项目。
   • 自带微型快速打印机、可直接现场打印测试结果。
   • 采用智能控制器,操作简单。
   • 大屏幕液晶,图形化显示接口。
   • 按规程自动给出CT/PT(励磁)拐点值。
   • 自动给出5%和10%误差曲线。
   • 可保存3000组测试资料,掉电后不丢失。
   • 支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告。
   • 小巧轻便,非常利于现场测试。

◆互感器伏安变比极性综合测试仪主要测试功能


CT

PT

•伏安特性(励磁特性)曲线

•伏安特性(励磁特性)曲线

•自动给出拐点值

•自动给出拐点值

•自动给出5%和10%的误差曲线

•变比测量

•变比测量

•极性判断

•极性判断

•交流耐压测试

•一次通流测试

•铁心退磁

•交流耐压测试



•铁心退磁





MEFA-V 互感器伏安变比极性综合测试仪技术参数:





工作电源

AC220V±10% 50Hz

设备输出

01000V20A峰值)

注:05A为真实值,大于5A20A为计算值

大电流输出

0600A

励磁测量精度

0.5%0.2%*读数+0.3%*量程)

CT变比测量

范围

5000A/1A(25000A/5A)

精度

0.5%

PT变比测量

范围

500KV

精度

0.5%

工作环境

温度:-10 40,湿度:≤90%,海拔高度:≤1000m

尺寸、重量

尺寸:410mm × 260mm × 340mm    重量:≤22Kg
