MEZGF直流高压发生器

执行标准：DL/T848.1-2004

产品别名：直流高压发生器、直高发、高压发生器、中频直流高压发生器、高压直流发生器、直流高压发生器

产品特性：
※供电部门现场直流高压试验;
※可作激光电源，还能用于静电喷涂、静电织绒等场合；
※空载电压可超出额定电压10%使用十分钟更大充电电流为1.5倍额定电流；
产品品牌：武汉摩恩
24小时服务热线：159-2747-5016

售前咨询：027-87669508

直流高压发生器

主要用途：
MEZGF系列直流高压发生器是按照中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，研究、制造的便携式直流高压发生器，适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。
MEZGF系列直流高压发生器采用中频倍压电路，率先应用更新的PWM中频脉宽调制技术，闭环调整，直流高压发生器采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器具备了高品质、便携式，并能承受额定电压放电而不损坏。
MEZGF系列直流高压发生器仪器主要部件选用美国、德国、日本等国技术的元器件，使直流高压发生器更可靠、更稳定，倍压筒体积小，容量大，过载能力强，便于现场作业试验。我公司视质量和信誉为生命，不断提高科技水平，研制出优质产品，以满足用户的需要。
1、供电部门现场直流高压试验，例如：电力电缆直流耐压和泄漏试验，磁吹避雷器和氧化锌避雷器电导电流和1mA参考电压试验。
2、可作激光电源，还能用于静电喷涂、静电织绒等场合。
3、其它需要直流高压的场合。
4、直流高压发生器增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。直流高压发生器轻轻一按无须计算。本仪器直流高压发生器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就按下0.75UDC

5、凡我公司出厂的产品都经过严格质量检验，所有指标都优于中华人民共和国电力行业标准DL447.2-92的要求。

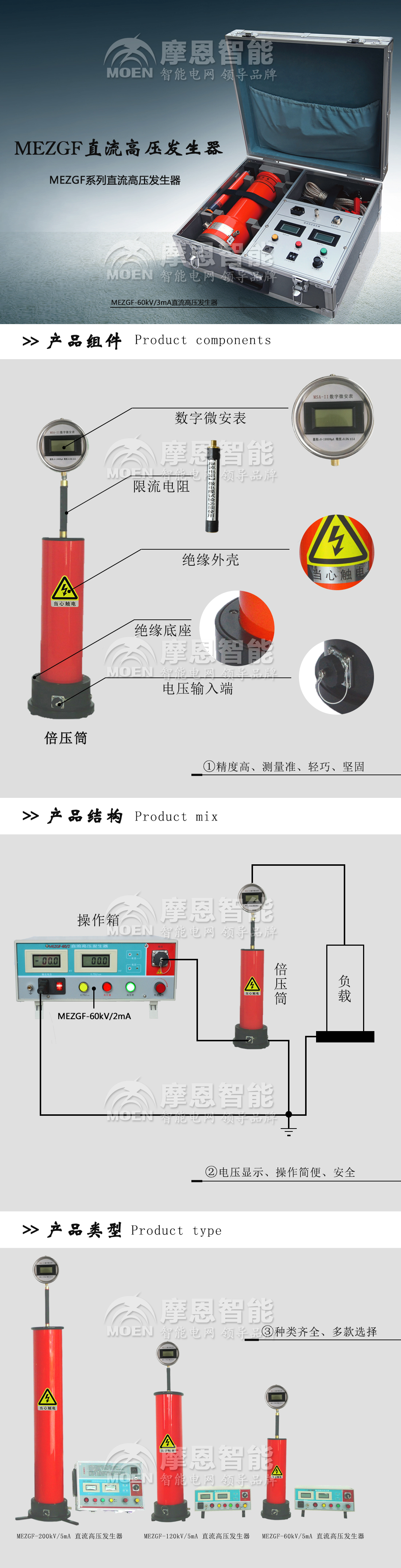

直流高压发生器详情图

MEZGF直流高压发生器技术参数：

电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用十分钟更大充电电流为1.5倍额定电流
电源	单相交流50Hz 220V±10%
工作方式	间断使用
	一次连续时间更长为30分钟
工作环境	温度：-10～40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤1.0%）更适合氧化锌避雷器试验
	过压保护采用拨置，一目了然
	机箱倍压放置一个铝合金箱，整机一手可提

分体机

规格技术参数	200/2	200/3	200/5	300/2	300/3	300/5
额定电压(kV)	200	200	200	300	300	300
额定电流(mA)	2	3	5	2	3	5
额定功率(W)	400	600	1000	600	900	1500
机箱重量(kg)	4.5	4.5	4.5	5.5	5.5	5.5
倍压重量(kg)	7.9	7.9	8.3	11	11	11.5
倍压高度(mm)	970	970	970	1250	1250	1250
电压测量精度	数显表 ±(1.5%读数±2个字)
电流测量精度	数显表 ±(1.5%读数±2个字)
波纹系数	≤3%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用十分钟更大充电电流为1.25倍额定电流
电源	单相交流50HZ 220V±10%
工作方式	间断使用
工作方式	一次连续时间更长为10分钟
工作环境	温度：-10~40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
带电容负荷能力	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤3%）更适合氧化锌避雷器试验
	过压保护采用拨置，一目了然
	立卧两用型国际标准机箱，方便现场

MEZGF直流高压发生器附件：

序号	名称	数量	单位
1	主机	1	台
2	高压倍压筒	1	个
3	微安表	1	个
4	放电棒	1	根
5	限流电阻	1	个
6	高压线	1	根
7	电源线	1	根
8	专用四芯连接线	1	根
9	接地线	1	根
10	3A保险管	2	个
11	检验报告	1	份
12	合格证	1	份
13	说明书	1	份
