局部放电检测系统

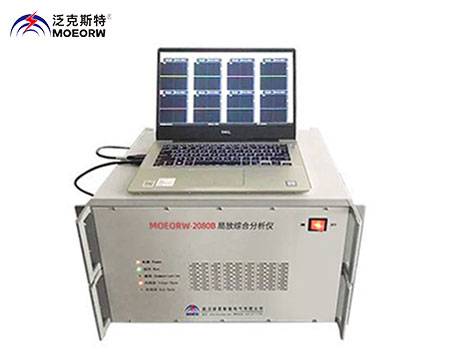

MOEORW-2080B局部放电检测系统

参考标准:DL/T846.4-2004
产品别名:局部放电检测系统、局放综合分析仪、局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统、多通道数字式局部放电综合测试仪
产品特性:
采用新技术实现的高性能数字化局放测量分析仪器;
独立8通道测量;
可根据用户需求定制;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

◆局部放电检测系统简介
局部放电检测系统(以下简称为局放仪)采用新技术实现的高性能数字化局放测量分析仪器。本产品为多通道同时显示,具备多种测量模式,系统可靠,故障率低。除了可以用于高压电气设备的局部放电测量外,还拥有对变压器故障点精准定位的功能。
本局放仪是测量、分析电力设备绝缘性能的专用仪器。本系统采用现代电子和计算机综合技术,实现信号放大(模拟、电子、数字)、滤波、数据采集、数据处理、图形显示、试验报告自动生成,从而完成局部放电的测量、定位及故障诊断。
本局放仪适用范围、检测方法、试验回路、技术性能参数等完全符合国际标准IEC 60270-2000、国家标准GB/T 7354-2003《局部放电测量》和DL/T 417-2006《电力设备局部放电现场测量导则》标准要求。

◆局部放电检测系统技术参数

技术特性

通道数

独立8通道

采样速率

40M

采样精度

8bit

量程切换

-40dB,-20dB,0dB,20dB,40dB,60dB共6档

程控滤波器分段

高通:10kHz,20kHz,40kHz,80kHz
低通:100kHz,200kHz,300kHz,400kHz

本量程非线性误差

5%

测量范围

0.1pC~100,000pC

灵敏度

0.1pC

可测试品的电容量范围

6pF~250µF

试验电源频率范围

50Hz~500Hz

接口

电源接口

AC 220V;频率50Hz;

USB通讯接口

一路信号控制接口;一路信号传输端口

外同步输入接口

电压范围:10V~400V
频率范围:30Hz~400Hz

校准脉冲输出接口

输出标准脉冲电压500pC/1kHz

接地钮

外部接地

局放信号输入接口

8路BNC接口,用于信号输入
8路雷莫接口,用于信号输入

通用说明

工作环境

环境温度:-10~45℃ 相对湿度:≤95%

外形尺寸

长×宽×高:380mm×375mm ×240mm

重    量

14kg

◆局部放电检测系统引用标准
IEC 60270-2000 高电压试验技术 部分放电测量
GB 1094.1-1996 电力变压器 第1部分 总则
GB 1094.3-2003 电力变压器 第3部分:绝缘水平、绝缘试验和外绝缘空气间隙
IEC 6067.11 干式变压器
IEC 60885-3-1988 电缆的电气试验方法 第3部分:测量挤压电力电缆段局部放电的试验方法
GB 1207-2006 电磁式电压互感器
GB/T 12706.4-2008 挤包绝缘电力电缆及附件 第4部分:额定电压电力电缆附件试验要求
GB/T 3048.12-2007 电线电缆电性能试验方法 第12部分:局部放电试验
GB/T 16927.1-2011 高电压试验技术第1部分:一般定义及试验要求
GB/T 16927.2-1997 高电压试验技术第二部:测量系统
GB/T 16927.3-2010 高电压试验技术 第3部分:现场试验的定义及要求
GB/T 16927.4-2014 高电压和大电流试验技术 第4部分:试验电流和测量系统的定义和要求
GB/T 7354-2003 局部放电测量
GB 1208-2006 电流互感器
DL/T 417-2006 电力设备局部放电现场测量导则
