MEJF-2004 局部放电测试仪工作原理

来源:www.whmoen.com   发布时间:2018-10-09

   试品CX在试验电压下产生局部放电时,经耦合电容Ck产生脉冲电流,由输入单元拾取得脉冲信号。经低噪声前置放大器放大、滤波放大器选择所需频带及主放大器放大(达到所至需幅值)后,在示波屏的椭圆扫描基线上产生可见的放电脉冲,同时也送脉冲峰值表显示其峰值。时间窗单元是选取试验电压每一周期内脉冲峰值表的一段工作时间;并在这段工作时间内将示波屏的相应显示区加亮,它可以避开固定相位的干扰,这是常规的放电量测试方法。
   用JZF型校正脉冲发生器注入试品CX一个的已知电量时,调节放大器细调旋钮使放电量表显示的值与注入电量一致,就可以在加电压试验时直接在表上读出被测放电量,无须进行计算,十分方便。
试验电压表经电压表电阻R产生试验电压过零标志讯号,可在示波屏上显示零标脉冲,试验电压大小可由kV表显示。整个系统的工作原理可参看方框图(图1)
局部放电测试仪工作原理

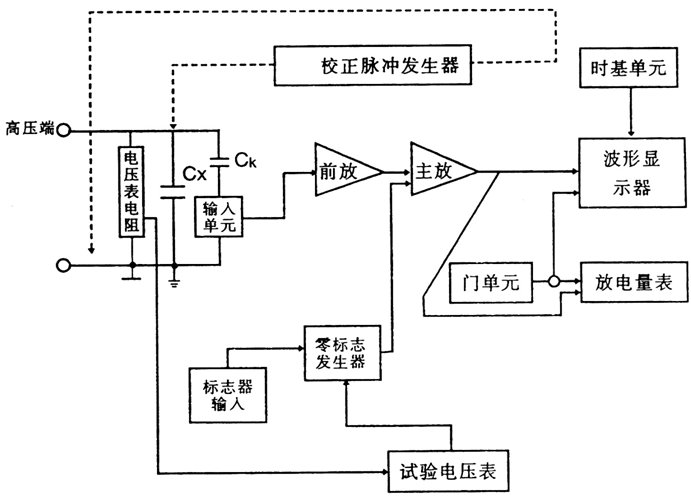

图1  MEJF-2004局部放电测试仪原理方框图
