MEXB串联谐振交流耐压试验装置

来源:www.whmoen.com    更新时间:2024-01-19

◆串联谐振交流耐压试验装置产品介绍
    变压器、GIS系统、SF6开关、CT/PT、绝缘子、套管、母线、电缆等容性设备是变电站中最常见的一次电气设备其中,长电缆和大容量试品则要求大容量交流试验设备。我们将谐振原理应用于此,即选择适当的电抗器和电缆串联,使用频率可调的电源,经升压变压器给回路升压,调节电源频率,使回路中发生谐振并在电缆的端部产生高电压,来达到试验目的。

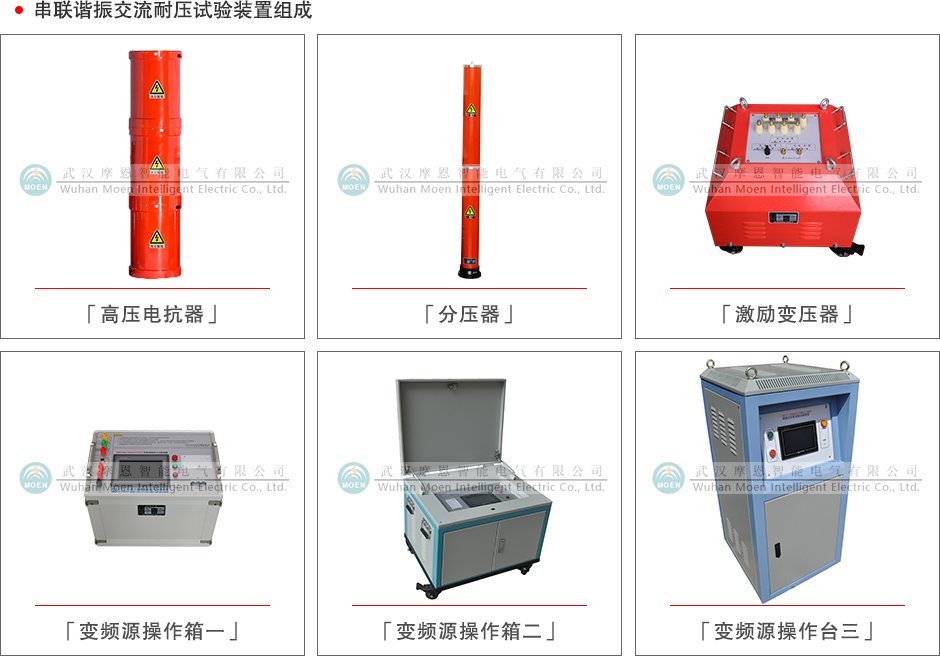

    我公司生产的串联谐振由变频电源、励磁变压器、电抗器、分压器、补偿电容器组成。产品经过15年现场经验逐步升级改善:操作系统更人性化设计、现场搬运更便携、产品质量更经久耐用。
◆串联谐振交流耐压试验装置性能特点
    变频电源:其中我公司生产的变频电源是专利产品,标准正弦波,波形畸变率<1.0%;工作模式为:全自动模式、手动模式、自动调谐手动升压模式, 采用了DSP平台技术,装置自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。
    励磁变压器:分为干式和油式,适应不同电压、电流、频率及工作制的变化组合。油式励磁变压器配置油枕,并加装带油封的吸湿器,油枕与油箱的连接管采用柔性金属编织高压油管连接,牢固可靠,在经长途运输颠簸后不会发生渗漏油现象;
    电抗器:分为干式和油式和空心式,电抗器内部绝缘采用耐高温、高绝缘性的硅胶灌封浇注漆包导线绕组,油浸自冷式。环氧树脂绝缘筒外壳,具有足够的电气、机械强度、必要的散热能力以及油热胀冷缩的裕度;外壳上下盖板、上下法兰均采用不导磁或反磁性板,外壳喷涂橘红色。空芯式电抗器外壳采用POM改性材料开模具一次压缩成型,表面洁净光滑、机械强度高、耐高温、耐碰撞及磨损大大改善产品搬运、安装及拆卸、储存工作;叠装式组合方式、环形端面设计结构,最大程度增加散热面积,改善散热量,提高使用性能及工作寿命;
    分压器和补偿电容器:性能稳定、温度系数小、角位移小,在30~300Hz范围内,其精度和分压比保持要求不变。
◆串联谐振交流耐压试验装置适用范围
    •适用于750kV及以下电压等级电气主设备交流耐压试验
    •适用于220kV及以下电压等级橡塑电缆交流耐压试验
    •适用于电厂各类发电机交流耐压试验
◆串联谐振交流耐压试验装置技术参数
    •输出电压:0~1000kV(可按需订制)
    •输出容量:0~10000kVA(可按需订制)
    •输出频率:30~300Hz(可按需订制)
    (50±5)Hz(发电机试验)
