CVT检验谐振升压装置

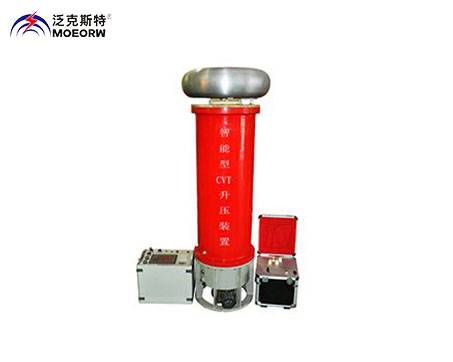

MEXB-H CVT检验谐振升压装置

执行标准:GB50150-2016,DL/T849.6-2014
产品别称:CVT检验谐振升压装置、CVT交流耐压装置、CVT谐振耐压装置、CVT效验仪、CVT变频谐振交流耐压装置
产品特性:
满负载工作时间 连续工作时间1min;
系统品质因数 10-40 ;
可以满足不同电压等级下的交流耐压;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

◆CVT检验谐振升压装置用途
    随着CVT(电容式电压互感器)技术的不断成熟,CVT得到不断的推广。采用传统的方式对CVT进行校验,由于CVT的主电容量比较大,一般为0.005~0.02uF,因此,对试验电源的容量要求就更高,通常为几十上百千伏安甚至几百千伏安,现场往往难得找到这么大容量的电源,而且,这么大容量的电源重量为好几百公斤甚至好几吨,不易于搬动,不易于现场试验。因此,我公司采用了串联谐振的原理,采用了无极手动调感的技术,研发出了新一代的CVT校验专用工频串联谐振升压装置,使得所需电源、试验设备体积和重量几十倍的下降,方便的满足35kV、66kV、110kV、220kV、330kV、500kV电压等级各类型CVT校验的升压要求。GDTF 系列装置采用多节电抗器串联的方式,体积小、重量轻,接线操作简单,是电力计量、高压测试专业人员理想的新型换代产品。
    根据用户要求,电抗器分固定电抗器和可调电抗器两种方式。

◆CVT检验谐振升压装置特性:
    1、输出电压电流波形良好,失真度小于0.5%;
    2、需要电容量小。所需电源容量为试验容量的1/Q倍,而Q值可以做到20-60;
    3、不需要过压保护。当试品发生击穿时,系统失谐,谐振高压消失,电抗器立即起到限制短路电流的作用,不会加剧对试品的损坏;
    4、便于现场搬动。CVT检验用谐振升压装置为干式组合串联谐振装置,由励磁变压器和多个谐振电抗器组成,单个组成单元体积小,重量轻,便于搬动,适合现场使用;
    5、CVT检验用谐振升压装置将调压控制箱和励磁变压器合二为一,做成一体化结构, 体积小,重量轻,接线简单,特别适合现场使用。

◆CVT检验谐振升压装置技术参数
    1、额定输出电压 0~360 kV (AC有效值)及以下
    2、输出频率 50Hz
    3、谐振电压波形 正弦波,波形畸变率≤1%
    4、满负载工作时间 连续工作时间1min
    5、系统品质因数 10-40
    6、工作电源 380V±10%或 220V±10%  工频50Hz±5%




◆CVT检验用谐振升压装置选型参照表







适用范围110kV220kV330kV500kV电压等级互感器的现场校验交流耐压试验,试验频率50Hz

控制箱

电抗器

激励变压器



MEXB-G-110/0.5

3kW/220V

40kV/0.5A

两台

3kVA/5kV

电压等级为110kV,电容量≤0.02μF的所有CVT

MEXB-G-110/1

5kW/220V

40kV/1.0A

两台

5kVA/5kV

电压等级为110kV,电容量≤0.04μF的所有CVT

MEXB-G-220/0.5

4kW/220V

40kV/0.5A

 四台

4kVA/8kV

电压等级为220kV,电容量≤0.01μF的所有CVT

MEXB-G-220/1

8kW/220V

40kV/1.0A

四台

8kVA/8kV

电压等级为220kV,电容量≤0.02μF的所有CVT

MEXB-G-330/0.5

10kW/380V

40kV/0.5A

六台

10kVA/20kV

电压等级为330kV,电容量≤0.0075μF的所有CVT

MEXB-G-330/1

20kW/380V

40kV/1.0A

六台

20kVA/20kV

电压等级为330kV,电容量≤0.015μF的所有CVT

MEXB-G-500/0.5

15kW/380V

60kV/0.5A

六台

15kVA/30kV

电压等级为500kV,电容量≤0.005μF的所有CVT

MEXB-G-500/1

30kW/380V

60kV/1.0A

六台

30kVA/30kV

电压等级为500kV,电容量≤0.01μF的所有CVT
