当前位置:首页 > 产品展示 > 二、无局放试验装置 > MEYDQW 无局放试验成套装置

无局放试验成套装置

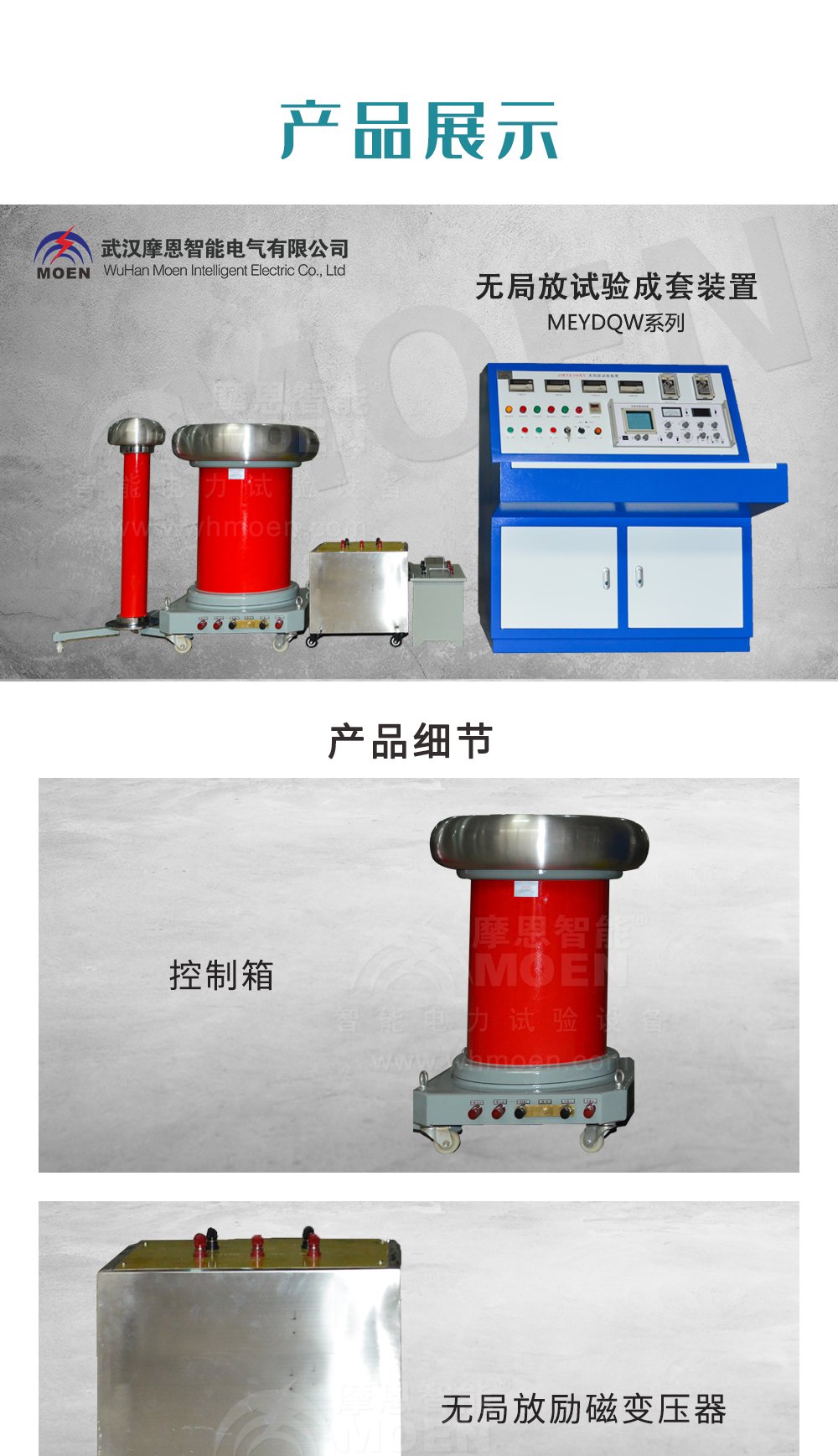

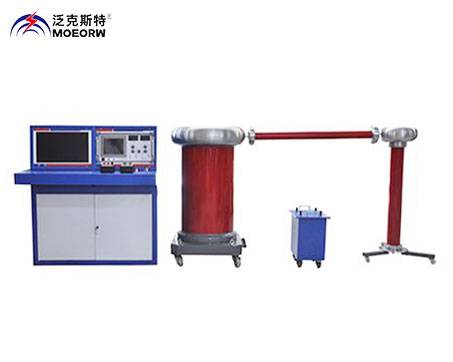

MEYDQW 无局放试验成套装置

执行标准:DL417-91、JB/T9641-1999、GB1094.1-1094.5-85、GB6451.1-6451.5-86
产品别名:无局放试验成套装置、无局放试验装置、无局放耐压系统、无局放耐压装置、无局放测试系统、无局放试验变压器、无局放工频耐压装置、无局放试验成套装置、无局放系统
产品特性:
额定容量:5~1000KVA(可按需定制);
输出电压:AC 0~1000KV (可按需定制);
规 格:10~500KV/500PF、1000PF;
产品品牌:武汉摩恩
24小时服务热线:159-2747-5016

售前咨询:027-87669508

无局放试验成套装置

产品用途
    无局放试验成套装置是我公司引进、吸收国外先进技术,设计开发制造的无局部放电工频试验变压器,广泛应用于电器、电缆、电机、变压器、互感器、绝缘材料和相关的高压元件制造厂家,以及电力、科研和大专院校的高压试验室,可对其产品进行局部放电和工频耐压试验。可通过局部放电检测仪的检测灵敏度高,试样电容复盖范围大,适用试品范围广,输入单元(检测阻抗)配备齐全,频带组合多(九种)。仪器经适当定标后能直读放电脉冲的放电量符合DL417-91、JB/T9641-1999、GB1094.1-1094.5-85、GB6451.1-6451.5-86等有关标准要求。
    装置研制的无局部放电环氧绝缘筒局部放电量小,阻抗电压低,优于国标规定,采用自动控制技术,自动化程度高,抗干扰能力强并采用快速电子保护装置。
MEYDQW 无局放试验成套装置技术参数

一、无局部放电试验变压器



四、保护电阻

额定容量

5~1000KVA(可按需定制)

额定电压

10~500KV

输入电压

AC 220V / AC 380V

额定电流

长期电流0.1~1A

输出电压

AC 0~1000KV (可按需定制)

标称电阻

1~100KΩ

局部放电量

额定电压下≤5PC

局部放电量

<3pC

阻抗电压

10 %

五、电源滤波器

输出电压波形

工频、正弦波

额定电压

0.38KV

连续运行时间

1小时/次

额定电流

150A

间续运行时间

连续

滤波电抗器品质因数

>70

二、控制台

局部放电背景水平

<2pC

额定容量

5~1000KVA

绝缘水平

5KV/1min无异常放电现象

输入电压

AC 220V / AC 380V

六、局部放电检测仪

输出电压

0~0.43KV

方案一

MEJF-4000局部放电检测系统

三、电容分压器(耦合电容器)

方案二

MEJF-2000局部放电检测系统

规  格

10~500KV/500PF、1000PF

方案三

MEJFD-2008多通道局部放电检测仪

标称分压比

1000:1

方案四

MEJFD-2006B局部放电检测仪

局部放电量

<3pC

方案五

MEJF-2004局部放电测试仪
