高压开关操作电源使用方法

来源:www.whmoen.com   更新时间:2020-09-15

高压开关操作电源使用方法:

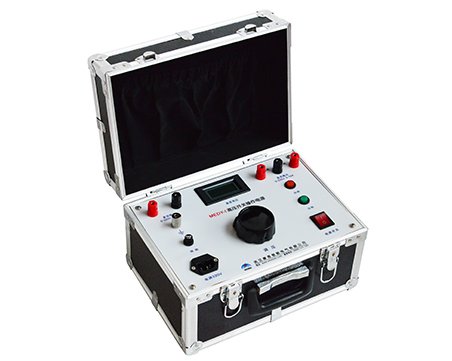

高压开关操作电源

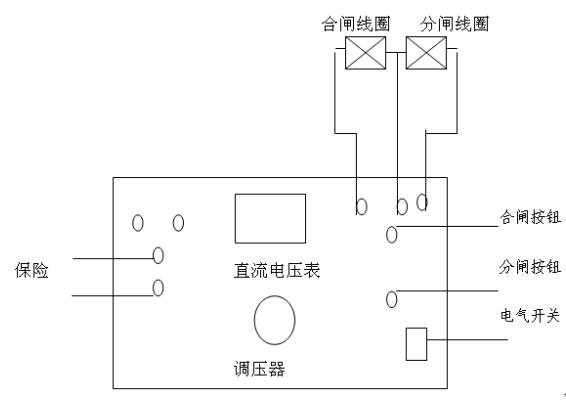

1、测试高压开关分(合)闸起动电压的接线方式见图(1)
2、测试高压开关最低合闸电压:
机壳接地、接通电源后,把电压调到最小,按住合闸按钮,旋动调压旋钮,使电压慢慢上升,当高压开关合上闸时,电压表指示的电压值就是最低合闸电压。
3、测试高压开关最低分闸电压:
按住分闸按钮,其它操作步骤与测试最低合闸电压相同,当开关分开时,电压表指示的电压即为最低分闸电压。

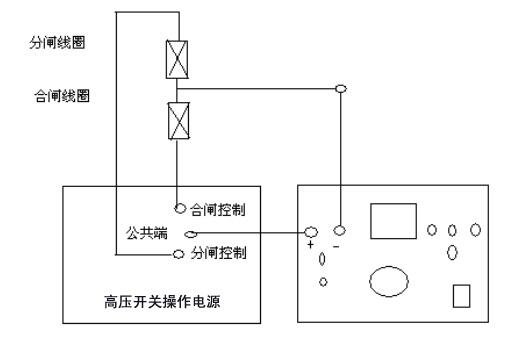

4、作高压开关测试仪输出电源时,接线方法如图(2)机壳接地后,接通电源调到设定电压值即可。

高压开关操作电源注意事项:
1、机壳可靠接地。
2、使用本电源时,原有的分、合闸电源必须断开。
3、严禁电源短路。

高压开关操作电源接线图

高压开关操作电源接线图2
