高压开关综合特性测试仪

来源:www.whmoen.com    更新时间:2020-09-14

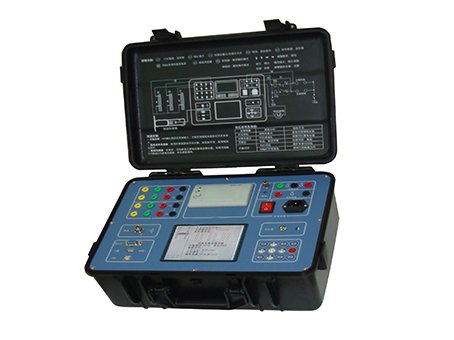

高压开关综合特性测试仪

功能特点
高压开关综合特性测试仪
测试指标:可测试各种国产(进口)真空、六氟化硫、油高压断路器,负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。合、分闸时间、同期、弹跳时间、次数、自动重合闸、行程、速度、电流、动作电压等各项数据、波形。
抗扰通道:可抵御550KV变电所现场静电干扰!
位移通道:1路位移信号采集,适配耐用的精密电阻线性位移、角位移传感器。亦可适配用户传统自配的滑线电阻传感器。
精细测试: 严格按照中华人民共和国电力行业标准高电压测试设备通用技术条件之第3部分: 高压开关综合测试仪 DL/T846.3—2004要求研制。10kHz高速采样,时间分辨率0.1ms,测试时长高达9.9s。
操作电源:内置隔离型数字可调直流电源,带短路保护功能,可设置电压,指令各项分、合、重合闸操作及动作电压试验。
同步触发:可响应电压、电流、传感器、断口变化多种同步触发方式。
操作界面:5.7″黑白液晶屏,菜单式操作,并在面板上增加了快捷设置按键。
速度定义:提供了常用的开关速度定义库和可编辑速度定义库两种模式可供用户自行选择。
录波功能:12路普通金属触头通断、线圈电流;行程、时间波形。
波形打印:内置58mm高速热敏打印机,顶置面板安装,数据表单、波形图打印清晰。
数据通讯:可采用RS232或USB通讯,PC管理软件实现数据、波形图可上传、测试。
SD卡存储:大容量SD卡快速存储、打开记录,满足100条测试数据及波形记录。
U盘存储:可将数据及波形文件快速存储到U盘,直接用上位机软件打开。
在线帮助:仪器内置丰富的接线、安装、测试操作帮助。无说明书就能简单使用。

高压开关综合特性测试仪技术指标
测试通道:时间断口:金属触头 12路 25V,限流50mA
位移传感器:1路
时间测试:范围:0~9.9s
误差:±0.l%读数±2个字
分辨率:0.1ms
行程测试:范围:0~1000mm
准确度:±1%读数±1个字
分辨率:0.1mm
速度特性: 范围:0.01~20.00m/s
准确度:±1%读数±1个字
分辨率:0.01m/s
图形显示:每路0.1ms的数值
直流电源:调整范围:15~260V
zui大瞬时电流:20A
准确度: ±1%读数±1个字
负载变化率:≤1%
同步触发:电压:15~260V
电流:0.1-20A
传感器:位移变化
断口:信号跳变
结构形式:型式:顶开便携式
外形尺寸:380mm×262mm×120mm
主机重量:6kg
使用环境:环境温度:-10℃~50℃
相对湿度:≤80% RH
工作电源:电压:AC 220V±10%
频率:50Hz±10%
安全性能:绝缘电阻:>2MΩ
漏电流:<3.5mA
介电强度:AC 1500V 50Hz,1min(电源进线对机壳)

高压开关综合特性测试仪测试方法
时间测试:(以外电源为例,也可用内电源、外同步方式)
请设置试验类型为时间测试;测试范围确定时间长度、断口数;操作电源选择外电源;合分操作选择方式,或测试界面中按分合键,触发设置选择触发条件,按测试键进行。

时间速度测试:(以外同步例,也可用内电源、外电源方式)
请设置试验类型为时间、速度测试;测试范围确定时间长度、zui大速度、断口数;传感器选择标尺长度或不定标行程值;速度定义选择类型;操作电源选择外同步;合分操作选择方式,或测试界面中按分合键,触发设置选择触发条件,按测试键进行。

动作电压:(必选内电源方式)
(1)自动方式:设置试验类型为动作电压;测试范围确定断口数;操作电源选择内电源;动作电压选择条件,合分操作选择方式,或测试界面中按分合键,按直流电源键,出现“电源准备中”提示,按测试键自动升压,动作后电压停止。如有必要,此时可按测试键点动送电,按取消退出到数据表,此时可打印、保存动作电压值。
(2)手动方式:设置试验类型为动作电压;测试范围确定断口数;操作电源选择内电源;动作电压选择条件(升压方式选手动),合分操作选择方式,或测试界面中按分合键,按直流电源键开启内电源,按 “↑”可升压,按“↓”可降压,长按快速调整,按测试键送出电脉冲。
