开关机械特性测试仪

概述：
开关机械特性测试仪采用ARM控制配合CPLD芯片产生高精度、宽范围的定时信号，并能模拟高压断路器的动作，可用于校验和检测高压断路器动特性测试仪的时间基准，用于校验高压开关测试仪时间测量功能。本装置既可单机使用，也可以联接电脑使用。具体可以参考软件操作说明。


开关机械特性测试仪主要技术指标和使用条件：
2.1 开关机械特性测试仪可12路断口同时输出，可同时模拟12个高压断路器触头断口的合/分闸。
2.2 可同时模拟高压断路器合闸或分闸时间，可在 1－16777215μs范围内任意设置，分辨率：1μs，
精度：0.001%读数±1μs。
2.3 弹跳脉冲个数可在  0－250 个范围内任意设置，弹跳频率1kHz、2kHz、4kHz、8kHz可选择。
2.4 支持不同期测试。
2.5 支持内部触发、外部触发、有源触发、无源触发。
2.6 环境温度：10－30度  环境湿度：小于85％


开关机械特性测试仪工作原理简介：

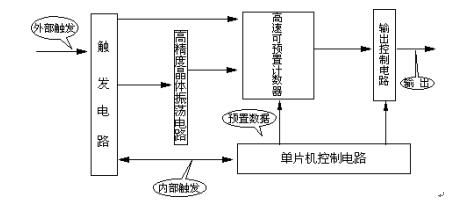

时间校准装置电路划分为：触发电路、高速可预置计数器电路、高精度晶体振荡电路、单片机控制电路、输出控制电路，如图（1）所示。

图（1）

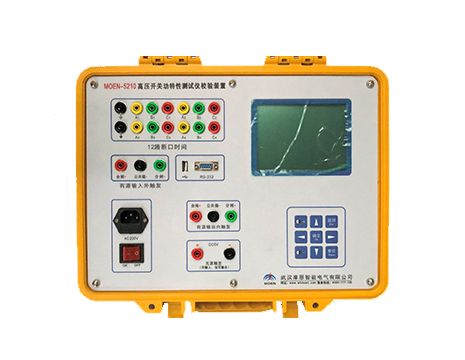

四、开关机械特性测试仪面板主要部分说明：
4.1  12路断口时间：
模拟高压断路器12路触头输出，前6路A1，B1，C1，A2，B2，C2与其前端黑色接地插孔共地，后6路A3，B3，C3，A4，B4，C4与其前端黑色接地插孔共地，称之为虚地。如果要同时测量12路，则要保证两个地相连。
支持每一个断口设置不同的时间，支持不同期设置。
4.2有源输入外触发：
由被校验的高压开关测试仪提供触发电压，输入触发电压的范围为：DC10－250伏。
4.3有源输出内触发：
由本校准装置提供触发电压来触发被校验的高压开关测试仪，输出电压：DC 110V左右。
4.4 无源触发端：
   主要用于校准本装置。
