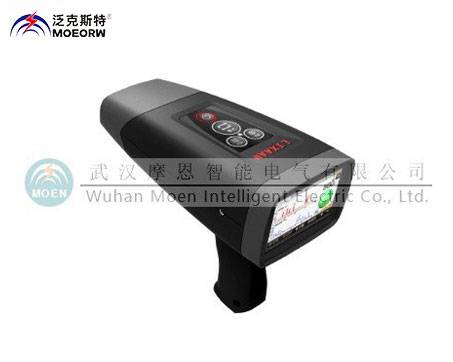

MOEORW-5000开关柜地电波局放云定位仪

执行标准：GB/T13729－92 、DL/T630－1997和JJG126－95

产品别名：开关柜地电波局放云定位仪、局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统、多通道数字式局放仪、便携式局部放电巡检仪、多功能局放带电测试仪、开关柜地电波局放云定位仪

产品特性：
※专业应用于开关柜局部放电云检测;
※适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量；
※测量范围：-20dBμV~65dBμV：≤±5%；
产品品牌：武汉摩恩
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆

开关柜地电波局放云定位仪

用途
开关柜地电波局放云定位仪除了专业应用于开关柜局部放电云检测，同时适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。
开关柜地电波局放云定位仪采用优先的云计算和智能建模技术，实现了局部放电信号的测量、记录、传输、存储、分析和交换，为局部放电的现场测量提供了强大的技术支撑。
开关柜地电波局放云定位仪检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。

◆开关柜地电波局放云定位仪特点：
•智能分析：云端智能上传，高效分析管理测量结果
•智能报警：红黄绿三色表现评价状态
•TF卡储存：移动TF卡储存，方便数据读取导入导出
•便携接头：可更换聚波器延长探头，应对各类情况
•六面图：小巧方便，便于携带
•探头延柜缝慢速扫过（距离柜缝约1公分），通过耳机声音和检测值判断局放情况
•TEV面紧贴柜面，即可判断相应位置局放状态

◆开关柜地电波局放云定位仪技术参数
1.开关柜地电波局放云定位仪硬件配置
处理器：高性能智能处理器
显示屏：4.3寸触摸屏
操作按键：PVE薄膜键盘
设备接口：3.5mm立体声耳机接口
DC 低压电流充电接口
USB 2.0 3G无线网络接口
TF储存卡接口
外接探头传感器接口
TF储存卡：容量4G~32G
耳机：更小8欧姆
外接探头：超声波探头延长线250mm
机身材料：ABS+PC塑胶
重量：0.7kg
尺寸：240mm×126mm×189mm
2.开关柜局放云检测系统运行环境
工作温度：0~55℃
工作湿度：0~90%相对湿度，无凝霜
IP等级：54
3.开关柜局放云检测系统电源电池
内部电池：3.7v9000mAh 锂-离子
正常工作时间：约6小时
电池保护：自动关机时间（默认10分钟）
充电器额定电压：90-264V AC
充电器额定电压：90-264V AC
充电电压/电流：5V/2.4A
完全充电时间：约10小时
4.开关柜局放云检测系统超声波参数
测量范围：-20dBμV~65dBμV
分辨率：1dB
精度：±1dB
传感器灵敏度：-65dB
传感器中心频率：40KHz
传感器直径：16mm
测试源：25dB~35dB
5.开关柜局放云检测系统地点波参数
传感器：电容性
测量范围：0dBμV~60dBμV
分辨率：1dB
精度：±dB
每周期更大脉冲数：1K
更小脉冲数：5Hz
