开关动作电压操作电源

来源:www.whmoen.com    更新时间:2020-09-14

开关动作电压操作电源

概述
开关动作电压试验(俗称“(高)低电压试验”)是为保证电力系统高压断路器安全运行的一项基本预防性电气试验。目前,电力部门基本采用如下两种方式进行试验:

1、用现场控制柜的直流系统作为试验电源,通过滑线变阻器调节电压大小进行试验。这种方法zui大的弊端为:若现场试验接线出现短路或直流直接接地,将直接影响到现场整个直流系统,轻则造成现场高压设备失去保护,重则使现场直流系统崩溃。
2、利用现场交流电,用调压器进行简单的硅整流后直接输出直流。这种方法的缺点是:
  ①调压器笨重,使用不便,且简单的硅整流直流输出纹波很大;
  ②输入输出没有隔离,外壳可能带电,危及人身安全。

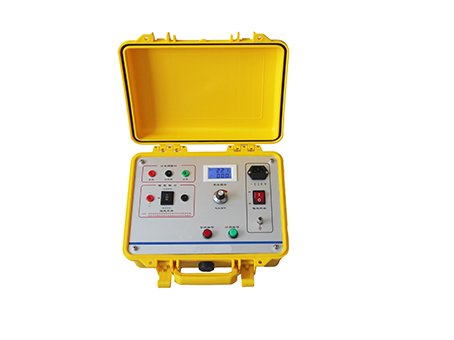

  鉴于以上情况,我公司研制推出新一代大功率MEDY-II开关动作电压操作电源。为现场高压开关特性试验合分闸操作提供独立的试验电源,为现场设备的安全运行提供了条件。

开关动作电压操作电源技术特点
电气隔离——安全
电源输入输出完全隔离,开关操作回路的单端接地不会形成接地短路。
高频开关电源——稳定
采用高频开关电源技术,输出电压的稳定性高,纹波系数小,完全克服传统整流电源加上负载电压便瞬时下垮的问题。
大功率直流源——可靠
产品瞬时电流达到20A,过流过压保护齐全,并具备交直流储能输出接口。能可靠运用本产品直接进行高压开关的动作电压试验。
美观轻便坚固——耐用
产品采用注塑箱结构,外形美观,小巧轻便,结构牢固,能承受频繁运输、装卸、搬动产生震动与冲击。现场接线、操作简单,能保证野外环境可靠工作。

开关动作电压操作电源技术指标
输入电源:AC220V±10% 50Hz
直流输出:0~270V 连续可调20 A
额定电流:20A
zui大电流:30A
纹波系数:<1%
电压稳定度:<1%
环境温度:-20~50℃
环境湿度:≤75%RH
外形尺寸:320mm(L)×240mm(W)×248mm(H)
重量:2.2kg
