rmhd断路器机械特性在线分析仪

来源：www.whmoen.com    更新时间：2020-09-18

rmhd

断路器机械特性在线分析仪主要是为了减少停电，实现在线式带电测试断路器的机械特性参数。如果通过在线测试发现问题，也可紧急请示上级调度停电，rmhd再使用该系统进行停电复核测试。本系统可实现在线式带电测试和停电时离线测试操作双模式。可提高现场测试效率，保障断路器设备安全运行的前提下，减少停电，提高经济效益，具有很强的经济价值和实际推广价值。
断路器机械特性在线分析仪项目主要测试如下内容：
● 合分闸线圈电流储能电机电流测试；
● 辅助触头或者主触头动作时间测试；
● 合分闸控制电压检测和储能电机电压检测；
● 速度行程参数传感器检测。
rmhd断路器机械特性在线分析仪功能及技术参数
rmhd断路器机械特性在线分析仪分为各种参数采集和数据上传分析两大部分，rmhd现在对其进行如下详细说明。首先是对断路器机械特性测试参数采集。

rmhd断路器机械特性在线分析仪数据上传和分析
通过以上手段，将断路器机械特性实现在线检测。将合分闸时

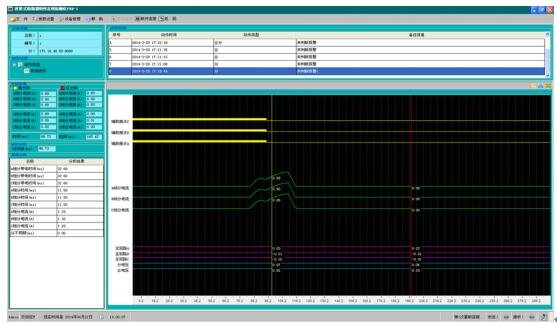

间，同期，分合闸速度，行程等参数进行测量，然后通过RS232接口或者U盘接口将数据转移到传输到计算机上显示分析。通过统计分析开关设备常见故障以及采集大量故障操作机构电流信号和故障模拟实验，建立电流信号与开关设备操作机构故障关系数据库，研发了基于电流信号的开关设备操作机构机械特性专家评估系统。可分析诊断操作机构卡涩，线圈状况，辅助触头状况，带电状态下分析诊断储能系统状况。

rmhd断路器机械特性在线分析仪基本参数指标：分合闸线圈电流测量时间：0-500ms,分辨率0.1ms；
电机电流测量时间：0-20S，分辨率1ms；行程：0-300mm，分辨率0.1mm；速度：0-20m/s 分辨率0.01m/S。控制电源电压和储能电机电压测量：DC0-300V ，分辨率0.1V。
