断路器开关动特性综合测试仪

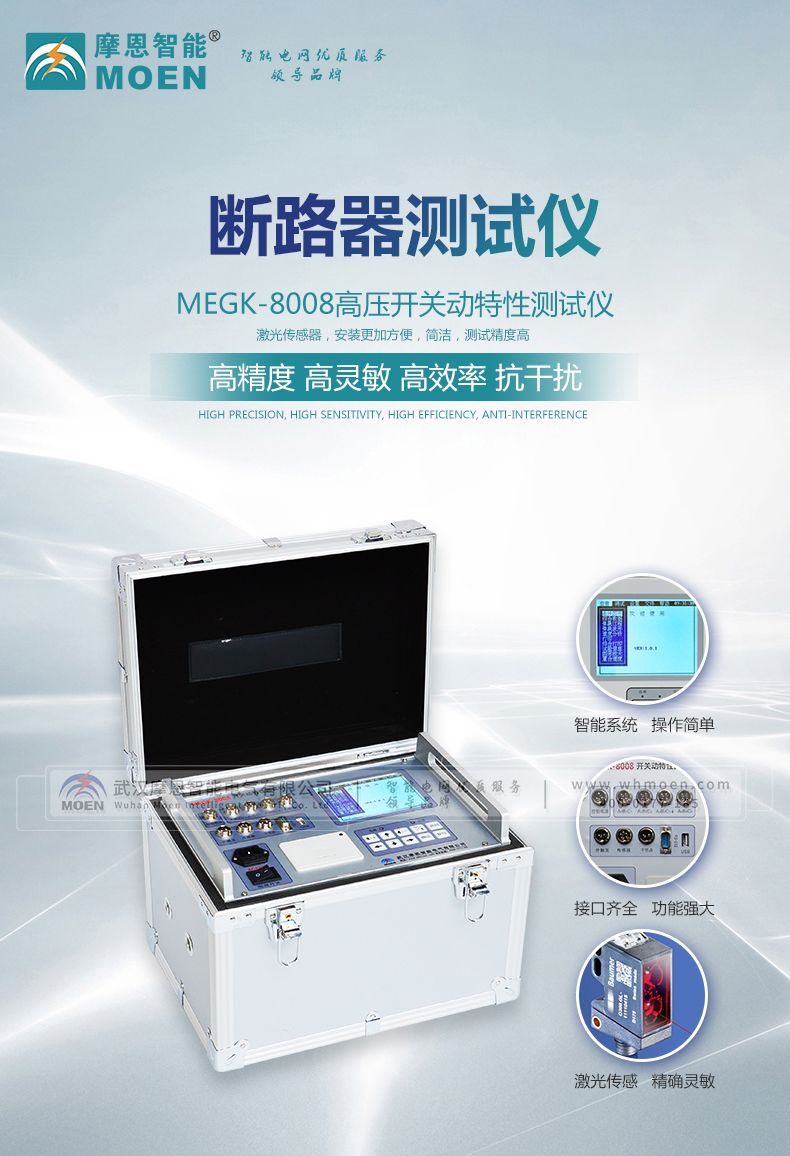

MEGK-8008断路器机械特性综合测试仪

执行标准: GB1984-2003《高压交流断路器》
产品别称:断路器机械特性综合测试仪、高压开关机械特性测试仪、高压开关动特性测试仪、开关测试仪、高压开关测试仪、开关机械特性测试仪、高压开关特性测试仪、高压开关综合测试仪
产品特性:
速 度:量程:20.00m/s 分辨率0.01m/s;
电 流:量程:20.00A 分辨率:0.01A;
输入电源:220V±10% 50Hz;
产品品牌:武汉摩恩
24小时服务热线:159-2747-5016

售前咨询:027-87669508

断路器机械特性综合测试仪

产品用途
    MEGK-8008断路器机械特性综合测试仪是采用汉字提示以人机对话的方式操作,汉字显示结果并打印输出,具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。
    MEGK-8008断路器机械特性综合测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验并能测试石墨触头开关的特性。

◆断路器机械特性综合测试仪产品用途
    MEGK-8008断路器机械特性综合测试仪是采用汉字提示以人机对话的方式操作,汉字显示结果并打印输出,具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。
    MEGK-8008断路器机械特性综合测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验并能测试石墨触头开关的特性。

◆断路器机械特性综合测试仪产品性能
    1.时 间:12个断口的固有分、合闸时间,同相同期、相间同期。
    2.石墨触头:3路石墨触头参数测试,6路石墨触头参数测试。
    3.重 合 闸:每断口的合-分时间(金短时间),分-合时间(无电流时间),分-合-分时间:一分时间、一合时间、二分时间。
    4.弹 跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形。
    5.速 度:刚分、刚合速度,更大速度,时间-行程特性曲线;重合闸一分速度,一合速度,二分速度。
    6.行 程:总行程,开距,超行程,过冲行程,反弹幅值。
    7.电 流:分、合闸线圈的分、合闸电流值、电流波形图。
    8.动作电压:机内提供DC30~250V/20A(瞬时工作)数字可调断路器动作电源,自动完成断路器的低电压动作试验,测量断路器的动作电压值。

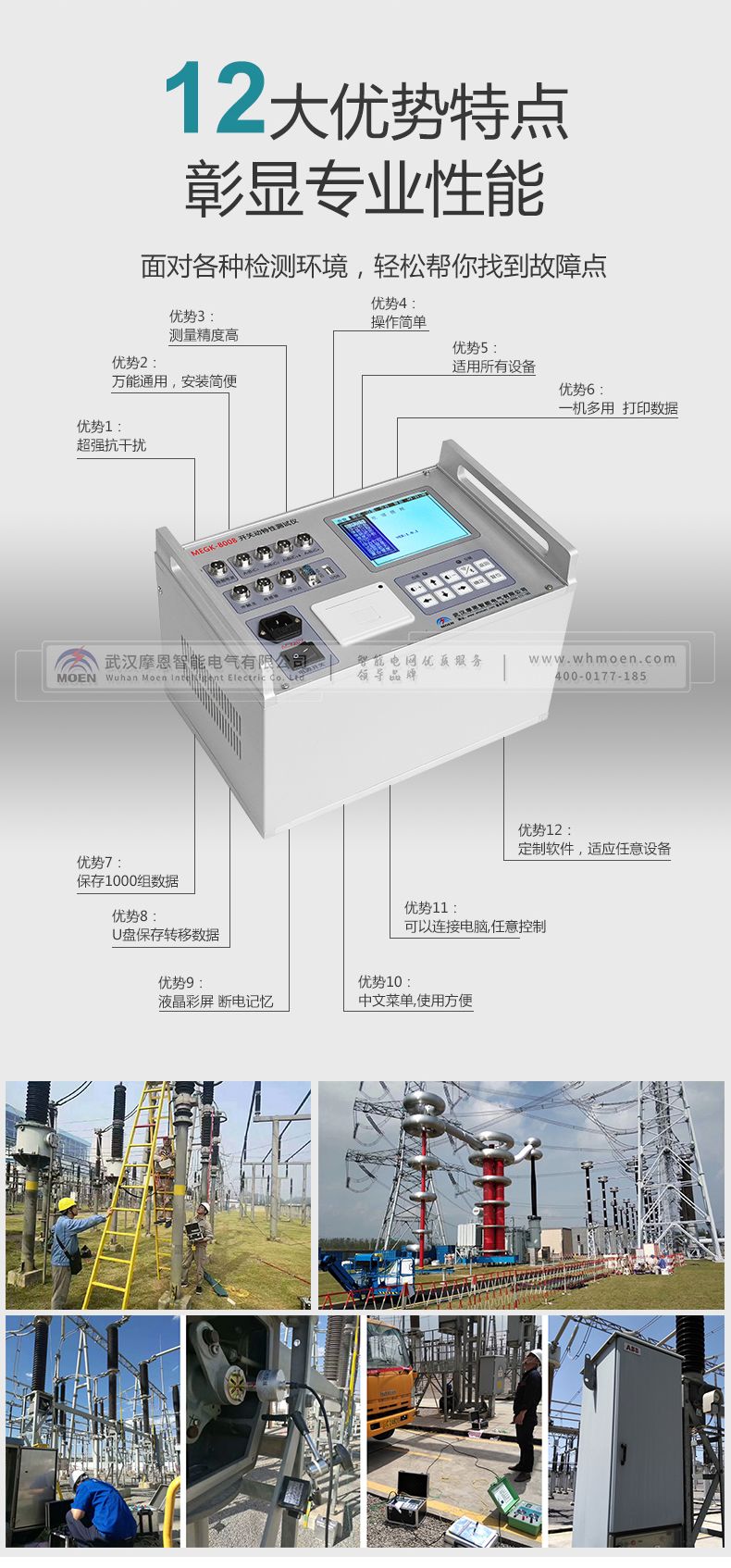

◆断路器机械特性综合测试仪产品特点
    1.主机为工控机。
    2.超强的抗干扰能力,在500KV变电站试验,也能轻松试验,精确测量。
    3.西门子石墨触头开关测试,能够准确测试石墨触头开关3个或6个断口的动态电阻波形、时间、同期。
    4.万能通用测速传感器,直线行程传感器,旋转传感器,安装极为方便、简捷。
    5.开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱。
    6.适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
    7.主机可存储1000组现场分、合闸试验结果,机内实时时钟,便于存档保存试验日期、时间。
    8.可直接使用U盘保存转移数据。

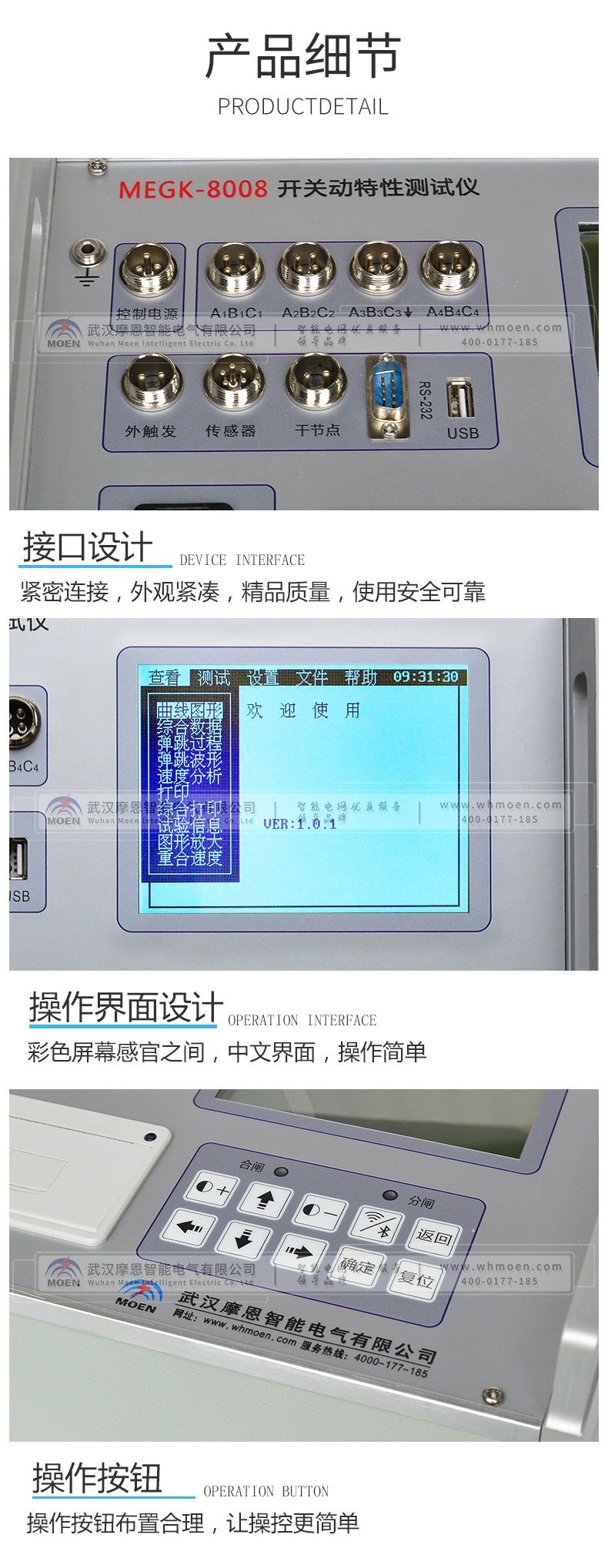

    9.主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆。
    10.中文菜单操作,使用方便,内置打印机快速打印所有数据及图谱。
    11.仪器配有与PC机联机的RS-232接口及《断路器数据分析管理软件Windows中文版》,可与PC机联机操作,试验结果直接存入硬盘,也可输出到各类针式、激光或喷墨打印机打印试验报告,使现场试验计算机化。
    12.刚分、刚合速度定义编制了相应的分析软件,根据需要,任意分析,适用于国内外任何一家开关厂生产的任一型号开关的测速。

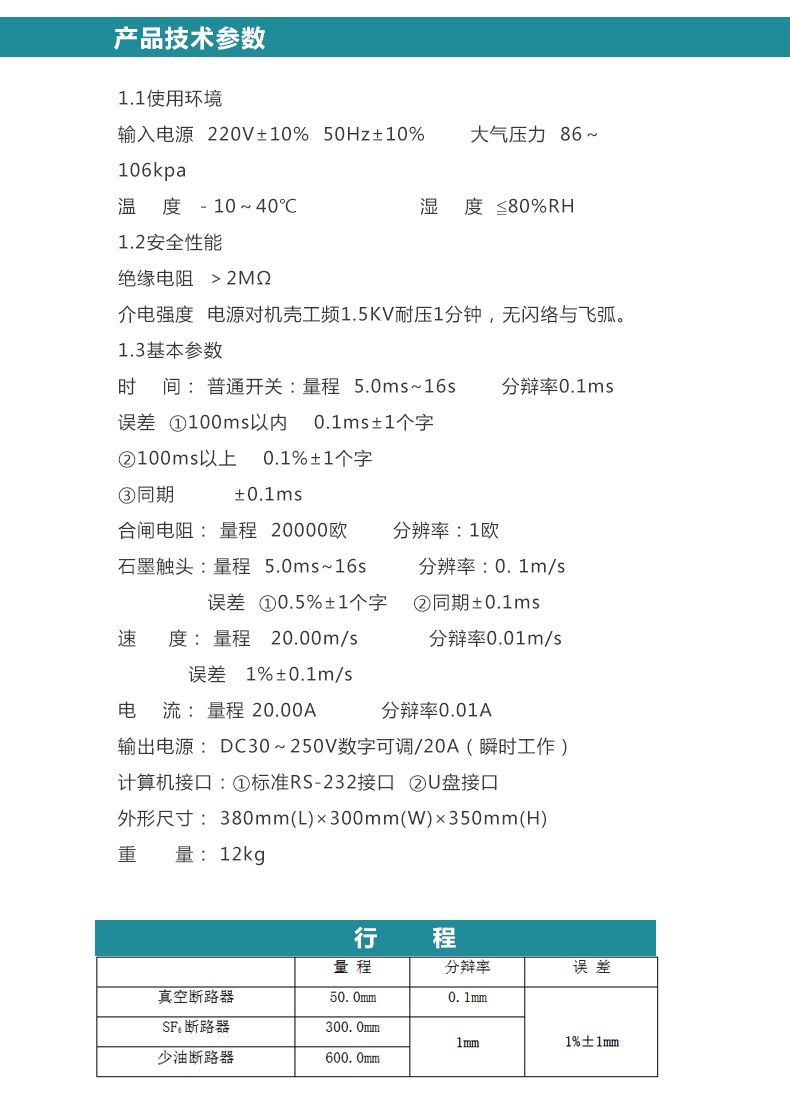

◆断路器机械特性综合测试仪技术参数

时间



量程

误差

普通金属触头开关

4000.0ms 分辨率 0.1ms

  1100ms以内 0.1ms±1个字
2
100ms以上 0.1±1个字
3
、同期 ±0.1ms

石墨触头开关

  4000.0ms 分辨率:0.1ms

误差:0.2±1个字

同期 ±0.1ms

行程



量程

分辨率

误差

真空断路器

50.0mm

0.1mm

1%±1个字

Sf6断路器

300.0mm

少油断路器

1000.0mm

   1、速 度:量程:20.00m/s    分辨率0.01m/s
        误  差:(1)0~2m/s以内:±0.1m/s±1个字
                (2)2m/s以上: ±0.2m/s±1个字
    2、电 流:量程:20.00A   分辨率:0.01A
    3、输入电源:220V±10% 50Hz
    4、使用环境:-20℃--40℃ 湿度:≤75%RH

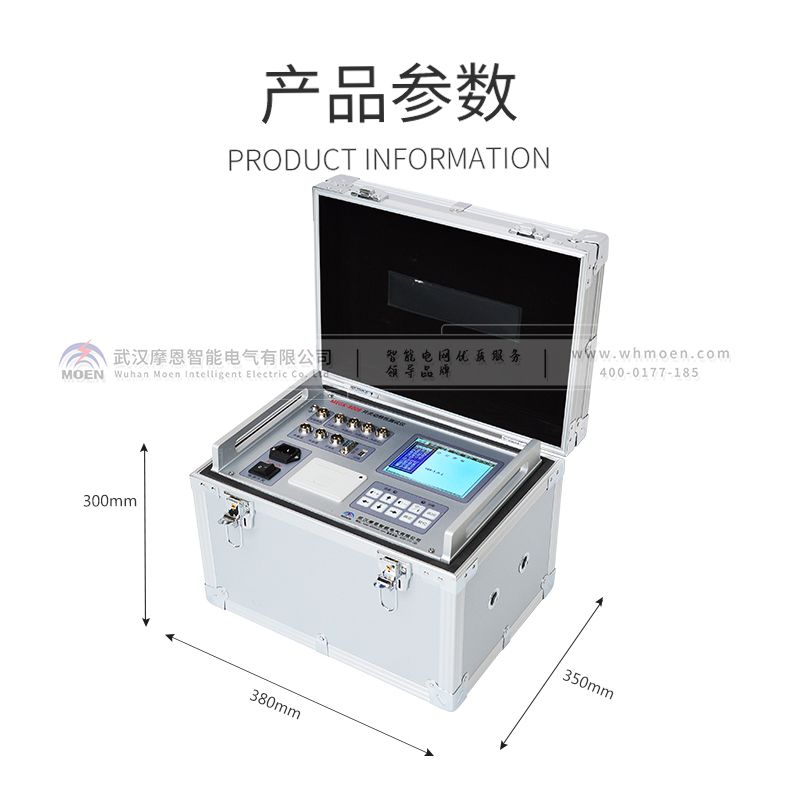

    5、外形尺寸:380mm(L)×300mm(W)×350mm(H)
