断路器特性测试仪面板布置

来源:www.whmoen.com   更新时间:2020-07-31

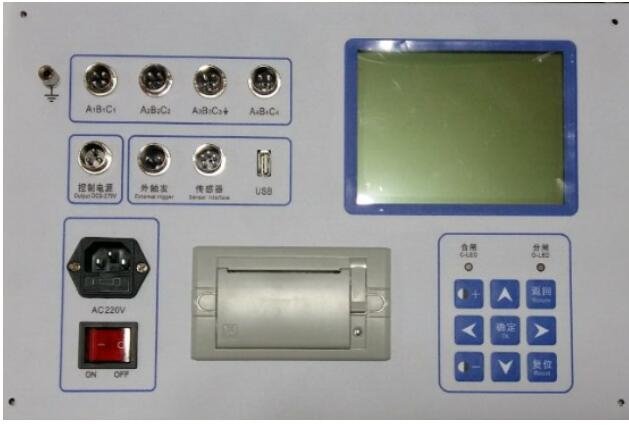

断路器特性测试仪面板布置
断路器特性测试仪面板布置

序号

面板标志

功能说明

保护接地端

与大地相接

A1 B1 C1   A2 B2 C2
A3 B3 C3   A4 B4 C4

12路断口时间测量通道

控制电源

接“内部电源” 插座时,机内提供合分闸控制电源;

外触发

外触发方式时,直接并接到分、合线圈两端,取线圈上电信号作为同步信号

传感器

速度传感器的信号输入

USB接口

用于导出试验数据以及仪器软件升级

电源开关

输入电源220V±10%  50Hz±10%

打印机

打印测试报告及图谱

功能键模块

《 》左、右移动光标

↑ ↓上下移动光标或增、减当前光标处数值

{确定}  选择当前菜单或确认操作

{返回}  返回上级菜单或取消操作

{复位}  仪器复位

液晶显示屏

大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱

武汉摩恩不仅可以提供断路器特性测试仪技术选型方案,还提供断路器特性测试仪的操作培训和仪器讲解,公司定期开展断路器特性测试仪知识培训,欢迎广大客户来厂学习操作
