断路器特性测试仪术语定义解析

来源:www.whmoen.com    更新时间:2020-07-31

断路器特性测试仪术语定义解析

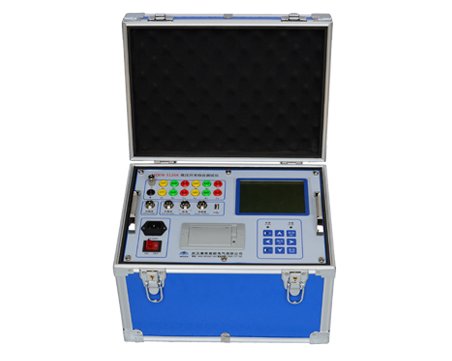

断路器特性测试仪
 ● 分(合)闸时间: 分(合)闸线圈上电作为计时起点,到动、静触头刚分(合)的时间。
 ● 同相同期: 同相之中,分(合)闸时间最大与最小之差。
 ● 相间同期: 三相之中,分(合)闸时间最大与最小之差。
 ● 平均速度: 分(合)闸过程中,动触头总行程的前、后各去掉10%,取中间80%,动触头运动的行程与时间之比。
 ● 最大速度: 分(合)闸过程中,动触头开始运动后,取动触头运动每10ms为一个计速单元,直至动触头运动停止,得到若干个速度单元值,其中最大的单元速度值即为分(合)闸最大速度。
 ● 刚分(合)速度: 根据被测开关的制造厂不同,开关型号不同,各制造厂定义了不同的刚分(合)速度
○ 合前分后10ms:         IEC标准、部分油开关和部分SF6开关;
○ 合分前后各5ms:        部分油开关;
○ LW8-35型:             LW8-35型SF6开关;
○ 10%到断口:            西安开关厂生产的部分SF6开关;
○ ABB-HPL245B1:        ABB公司的220kVSF6开关;
○ LW6型:                LW6型SF6开关;
○ 同平均速度:            沈阳开关厂生产的部分SF6开关;
○  LW33-126              LW33-126 型SF6开关;
○ 合前分后10mm:        部分35kV真空开关;
○ 合前分后6mm:         部分10kV真空开关。
   如以上几种定义均不被采用,用户可根据断路器特性测试仪所测量的时间行程特性曲线(行程有方向性),在曲线上自行定义刚分、刚合速度的速度取样段,断路器特性测试仪自动计算出用户定义的刚分、刚合速度(取样段内的行程与时间比)。
