断路器特性测试仪测试现场常见技术问题及处理办法

来源:www.whmoen.com   更新时间:2020-07-31

一)、现场用仪器进行控制合、分闸操作时,开关不动作
1、现场合、分闸控制接线不正确或控制回路存在问题
    处理办法:找到现场控制柜的控制接线图,询问相关保护专业人员,分别找出合、分闸线圈和开关辅助接点,参见本说明书附录二控制接线图及说明重新接线。检查控制回路,保证回路畅通。

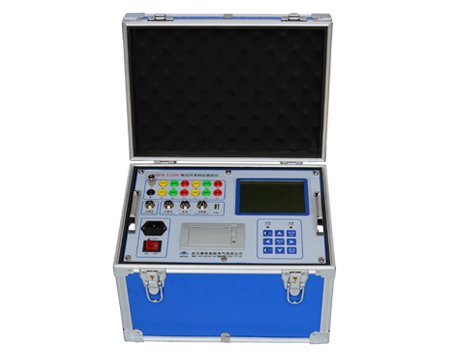

断路器特性测试仪

2、断路器特性测试仪“短路保护”测试后提示“输出短路或负载过大,请检查控制接线”
   (1)控制接线错误,造成仪器输出短路,致使短路保护功能启动,仪器“合、分闸控制电源”无输出。
        处理办法:关机后参见上述第一、1条重新检查接线。
   (2)现场线圈负载过大,仪器无法正常驱动
        处理办法:对于电磁机构的开关,由于开关合闸线圈要求的驱动电流很大(高达100A或几百安),而仪器操作电源的最大带载能力为20A。致使负载过大,仪器无法正常驱动。
        现场一般都是把合闸控制线接在合闸线圈前级的合闸接触器线圈上,用仪器控制开关接触器合上,用接触器驱动开关合闸线圈,使开关动作。或者采用“外触发”方式操作开关合闸。

3、检查断路器特性测试仪操作电源是否有直流输出
     用万用表对仪器内部提供的操作电源进行电压校验检查(参见本说明书5.2.8条的第③项)。如电压输出正常,则进行其它检查;如无电压输出,则
(1)断路器特性测试仪热保护
处理办法:关机,然后等待5分钟后再开机试验。
(2)仪器内部控制电源损坏
处理办法:用现场开关柜操作电源,采用“外触发”方式进行操作。(参见本说明书6.2.②条操作介绍)同时通知本公司返厂维修或提供备用机。

4、开关机构存在保护闭锁(如西门子、ABB开关)
     处理办法:①使用仪器提供的内电源操作开关合、分闸试验,必须解除闭锁,请现场技术人员或开关厂家人员根据现场控制柜的控制接线图,协助解除闭锁。
②用现场操作电源,用“外触发”方式试验。

二)、断路器特性测试仪做单合、单分测试时,开关动作了,但无数据显示
1、地线未完全接好
  处理办法:认真检查地线,重新紧固地线。

2、合闸不出数据,则合闸控制回路损坏,分闸不出数据,则分闸控制回路损坏。
  处理办法:现场用好的那一路电源控制通道临时测试。如合闸不出数据,那么就用分闸通道测试合闸,方法是,把分闸控制线(绿色、黑色线)接在合闸线圈上,用分闸控制来操作开关合闸测试过程。或者用仪器外触发功能完成试验。现场测试完成后返厂维修或通知本公司提供备用机。

三)、断路器特性测试仪做单合测试时,开关合上,马上又分开。
 1、开关控制回路有问题
  处理办法:认真检查开关控制回路,排除故障。

2、分闸控制通道损坏(分闸指示灯常亮)
  处理办法:取下分闸控制线,只用合闸控制通道或者外触发方式来做试验(详见第二、3条的处理办法),试验完成后返厂维修。

四)、打印机能走纸却不能打印文字、图形
1、打印纸安装反了
  处理办法:重新正确安装热敏打印纸。

2、热敏打印机加热头坏了
  处理办法:返厂维修热敏打印机加热头。
