随着时代的发展，稳定可靠的电力供应已经是社会进步的必要条件，而在其中肩负着控制和保护作用的高压断路器也就显得格外重要。

所以在电气设备的交接试验与电力设备的预防性试验中，高压断路器性能的测量与判定都是必不可少的部分。

然而，高压断路器的现场试验由于客观需要，其待测设备数量多且检测项目杂，导致需要携带较多种类检测设备，测试过程中普遍存在重复接线，不仅加重工作人员的工作强度，而且严重影响工作效率，甚至存在一定的安全隐患。

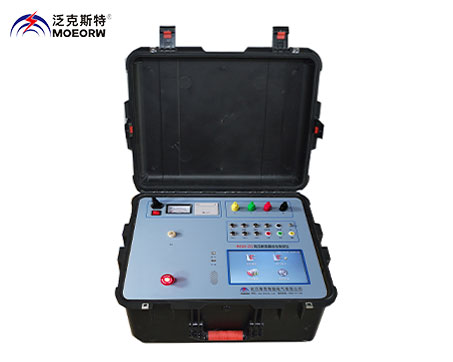

我司为解决上述问题，研制了这款断路器综合试验测试仪。

其高度集成了多种传统的单一种类检测设备，通过将多年的现场试验经验与先进的数据算法相结合，显著减少了重复接线，优化了测试流程，提高了工作效率。

同时配合专门为其开发的 APP，实现无接触式操作，使测试更安全，存储更高效，操作更便捷。

执行标准

GB50150-2016《电气装置安装工程电气设备交接试验标准》

DL_T 596-2021《电力设备预防性试验规程》

DL/T 846.3-2017《高电压测试设备通用技术条件 第 3 部分：高压开关综合特性测试仪》

DL/T 845.4-2019《电阻测量装置通用技术条件 第 4 部分：回路电阻测试仪》

DL/T 845.3-2019《电阻测量装置通用技术条件 第 3 部分：直流电阻测试仪》

DL/T 848.2-2018《高压试验装置通用技术条件 第 2 部分：工频高压试验装置》

DL/T 474.4-2018《现场绝缘试验实施导则 交流耐压试验》

DL/T 474.1-2018《现场绝缘试验实施导则 绝缘电阻、吸收比和极化指数试验》

性能特征

适用于国内外主流型号的 10kV 金属触头的高压断路器，并配备直线行程传感器和增量旋转传感器。

其中增量旋转传感器安装可实现无方向安装，配以通用的梅花接口，使安装更加简单稳定。

提供 10kV 高压断路器专用航插接口，实现合分闸及储能线圈接线的快速、安全、可靠，杜绝因接线而引发的安全隐患。

采用 10.1 英寸电阻式彩色触摸屏，全中文菜单显示，真人语音播报，支持平板无线连接控制，可生成特定格式 Word 测试报告，方便数据存储打印。

低压测试项目包括断路器机械特性测试、直流电阻测试、回路电阻测试、绝缘电阻测试和交流升压测试、低电压动作电压测试以及储能电机储能。

测试项目可自由选择，仪器智能排序，杜绝重复无效测量。

高低压接线端布局合理，高压测试配备专用的绝缘测试接头，绝缘密闭性更好。

面板设有机械式电压指针，与屏幕内的数字指针相匹配，使高压输出状态显示更加准确、直观和可靠。

仪器最大支持 999 组测试数据存储，测试参数断电不丢失，机械特性试验可生成时间-位移图谱和动态电流示意图谱，速度数据可进行测后再次分析。

提供 U 盘存储接口，方便数据保存。

提供 USB 通讯接口，可实现二次编程控制。

技术参数

使用环境

输入电源：220V±10%，50Hz±10%      大气压力：86～106kpa

温    度：－10～40℃                湿    度：≦80%RH

安全性能

绝缘电阻：>2MΩ

介电强度：电源对机壳工频 1.5KV 耐压 1 分钟，无闪络与飞弧

基本参数：

回路电阻测试参数表(表2)

直流电阻测试参数表(表3)

绝缘电阻测试参数表(表4)

交流升压测试参数表(表5)
