MOEN-8507F 三相电能表现场校验仪低压变比测量

来源:武汉摩恩   发布时间:2018-04-24

MOEN-8507F 三相电能表现场校验仪低压变比测量

变比测量是专为低压电力稽查设计的功能。
该功能可方便地找出CT二次回路断路、接触不良、CT内部的匝间短路、CT铭牌变比是否与CT实际变比相符等故障。

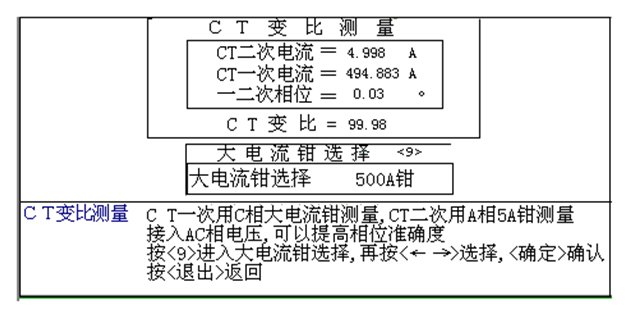

变比功能操作
在主屏幕测量状态下,按 3进入变比测量状态。
按《9》进入大电流钳选择,按左右方向键进行选择,选择后按《确定》确定并退出。
选择好与一次电流量程相近的电流钳,将此电流钳表置于C相钳表接口,钳在CT一次上。A相5A钳表钳在CT二次上。
可测量一次电流、二次电流、一次电流与二次电流之间的相位、CT变比等。
如果二次电流远小于一次电流/变比,则可能是二次回路接近开路状态。
如果相位 >0.5°,二次回路负载可能过大。可用以下方法测量二次回路负载功率。
此时MOEN-8507F 三相电能表现场校验仪用外部电源供电,在CT二次出线处接电压到MOEN-8507F 三相电能表现场校验仪的A相,5A钳夹A相电流,测量二次回路负载功率。MOEN-8507F 三相电能表现场校验仪的最小显示电压为0.3V,5A钳的最小显示电流为20mA。
如果相位≈±120°或±60°,则一二次不同相;
如果相位≈±180°,有一个钳表夹反。
其它情况,如二次电流线与别的线短接,也可引起相位和变比的变化。
注意:
如果相位>0.1°, CT已对整个计量系统产生了较大误差。特别是功率因数小的时候误差更大。
一二次相位差对电能的影响量

相位产生的电能误差

一二次相位差

功率因数

0.94

功率因数

0.866

功率因数

0.5

0.1°

0.06%

0.1%

0.3%

0.2°

0.12%

0.2%

0.6%

0.3°

0.19%

0.3%

0.9%

0.4°

0.25%

0.4%

1.2%

0.5°

0.32%

0.5%

1.5%

0.6°

0.38%

0.6%

1.8%

0.7°

0.45%

0.7%

2.1%

0.8°

0.5%

0.8%

2.4%

0.9°

0.6%

0.9%

2.7%

1.0°

0.7%

1.0%

3.0%

2.0°

1.3%

2.1%

6.1%

3.0°

2.0%

3.2%

9.2%

4.0°

2.8%

4.3%

12.3%

5.0°

3.6%

5.4%

15.4%
