手持式单相电能表现场校验仪

来源:www.whmoen.com   更新时间:2020-10-14

MEDNC-1000A3

手持式单相电能表现场校验仪

,是适用于现场的手持式电测仪表,可在不停电、不改变计量回路接线的情况下,直接测量电能表误差和校核电表常数;还可测量电压、电流、频率、功率、功率因数等参数;可输出高低频电能脉冲,供外接校验使用。并可在现场低负荷或空载时,由本检测仪提供约0.5A、2.5A、5A三档虚拟电流负载,使校验工作时间缩短从而大大提高工作效率。本检测仪还提供独特的无钳表测量方法,使误差测量更稳定可靠,准确度更高,接线更方便。采用中文菜单提示,操作更加简单明了;工作电源直接取自电网,极宽的适应范围免除您的后顾之忧;界面显示采用真彩高点阵宽温液晶(-20℃~+50℃),能保证在任何工作温度下清晰显示。

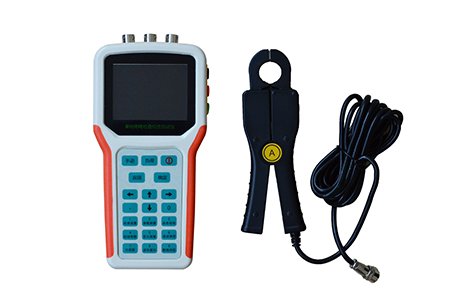

手持式单相电能表现场校验仪

手持式单相电能表现场校验仪功能与特点
1、不停电、在线测量电能表误差和校核电能表常数;可测量CT变比,电能表和CT的综合误差。
2、可实时测量电压、电流、相角、频率、功率、功率因数等电参数。
3、可以测量30次以内的谐波含量。
4、显示电压、电流向量图形,电压、电流的波形。
5、非常便捷地提供0.5A、2.5A、5A三档内置虚拟负载,在实负荷为零或接近于零的情况下方便现场校验。键盘开关控制虚拟电流输出,操作方便。单独使用本仪器提供的虚拟电流校验电能表误差不需钳表,接线更简单、准确度更高。
6、可存储1000条检测数据,检测数据可以传送到微机,根据需要可以和供电公司地管理系统相连接,方便数据管理及报告打印。
7、采用2.8寸320*240真彩液晶显示画面清晰;中文菜单提示操作,显示内容丰富,简便易用。

手持式单相电能表现场校验仪技术参数
3.1 测量范围与准确度
 电压:85~265VAC; 准确度 0.5级;
 电流:1~120%Ib,钳形互感器量程标配50A(可选配5A、20A、50A、100A、500A),内置量程5A;准确度 0.5级;
 相位:0~360 º ;准确度 ±0.1 º;
 频率:45Hz~55Hz;准确度 ±0.01Hzº;
 功率:准确度 0.2级;
 电能:准确度 0.2级。
3.2 电能脉冲常数
3.2.1 输入常数
    常数范围:1~99999
    脉冲频率范围:0.001~10Hz
3.2.2 手持式单相电能表现场校验仪输出常数

电流量程(A)

5

20

50

100

500

低频脉冲常数(p/kW·h)

3600

900

360

180

36

高频脉冲常数

低频脉冲常数×5000


电流量程(A) 5 20 50 100 500

手持式单相电能表现场校验仪功耗
<5VA
3.4 手持式单相电能表现场校验仪预热时间
<5min
3.5手持式单相电能表现场校验仪绝缘与耐压
电压输入端对外壳加工频2kV/5mA持续1分钟,无击穿和闪络。
3.6 手持式单相电能表现场校验仪环境条件
温度:-20~50℃
湿度:相对湿度小于90%
