电能表校验台

来源:www.whmoen.com   更新时间:2020-10-12

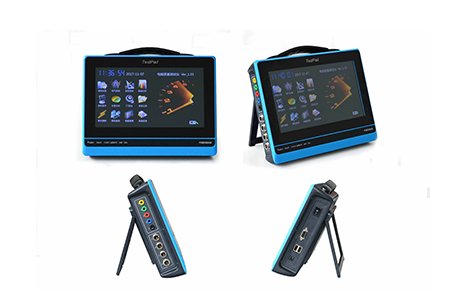

电能表校验台

功能特点
电能表校验台
1、多通道测量:4个电压通道、4个电流通道同时测量。
2、电气参数测量:可同时测量电压幅值、电流幅值、相位、频率、有功功率、无功功率、功率因数等参数;
3、可测量2-64次的电压谐波和电流谐波含量;
4、可测量总谐波畸变率;
5、可测量并短时闪变(PST)、长时闪变(PLT)、电压波动;
6、可测量正序电压、负序电压、零序电压、电压不平衡度;
7、可测量正序电流、负序电流、零序电流、电流不平衡度;
8、暂态参量测量功能,具备电压骤升骤降事件记录功能,同时自动启动录波功能,将所发生事件的发生时间和前后五个周波的实际波形记录下来;
9、具有示波功能,可以实时波形显示电压电流大小和畸变情况,并可以在仪器上对电压电流波形进行缩放;
10、六角图显示功能,可进行计量回路和保护装置回路的矢量分析,进行计量装置错接线检查;在三相三线接线方式时,可自动判断48种接线方式;追补电量自动计算功能,方便使用人员对接线有问题的用户计算追补电量。
11、选配大钳表可以进行低压电流互感器的变比和角差测量;
12、谐波含量可以柱状图的形式显示,视觉效果良好;
13、内置大容量数据存储器,(存储间隔1秒-1000分钟可选)按1分钟的时间间隔可连续存储18个月以上;
14、10寸大屏幕彩色液晶屏显示器1280×800;
15、电容屏触摸操作,与平板电脑和智能手机操作近似,简便易学;
16、支持鼠标操作,适应不同习惯的操作人员;
17、谐波测量时可按国标自动判别各次谐波含量是否超标并给出提示,一目了然;
18、谐波含有率国标查询功能,可对国标允许值进行查询;
19、具有42.5Hz-69Hz的频率测量范围,能够对50、60电力系统进行测量。
20、电能表校验台数据可以存储U盘,以便历史查询。
21、可配备专用数据分析管理软件,对测试结果进行分析、处理,可掌握被测点的电能质量和负荷周期性变化情况,对电力工作人员了解用户电能质量,采取相应处理措施,有着不可替代的作用;
22、分析软件可按照国标要求生成专业的电能质量分析报表;
23、仪器尺寸小、重量轻、携带方便;
24、内置高性能锂离子电池,自动进入省电模式,可使电能表校验台仪器在无外接电源的情况下持续工作10小时以上,方便现场测试;


电能表校验台技术指标

项目

参数

测量通道数

四通道电压、四通道电流

测量范围

电压

0-900V

电流

小钳表:口径8mm,0-5A-25A(标配)
中号钳表:口径50mm,10-100-500A(选配)
大号钳表:口径125×50mm,40-400-2000A(选配)

相角

0.000-359.999°

频率

42.5-69Hz

分辨率

电压

0.001V

电流

0.0001A

相角

0.001°

功率

有功0.01W、无功0.01Var

频率

0.0001Hz

电压有效值精度

≤0.1%

电流有效值偏差

≤0.3%

相角误差

≤0.1°

功率偏差

≤0.5%

频率测量精度

≤0.01Hz

谐波测量次数

2-64次

电压谐波偏差

谐波大于1%标称值时:≤1%读数
谐波小于1%标称值时:≤0.05%标称电压值

电流谐波偏差

谐波大于3%标称值时:≤1%读数+CT精度
谐波小于3%标称值时:≤0.05%电流量程

电压不平衡度精度

≤0.2%

电流不平衡度精度

≤0.5%

短闪变测量时间

10分钟

长闪变测量时间

2小时

闪变测量偏差

≤5%

显示屏

1280×800、彩色宽温液晶屏

充电电源

AC220V±15%
频率 45Hz-65Hz

电池工作时间

≥8小时

功耗

<4VA

绝缘

电压、电流输入端对机壳的绝缘电阻≥100MΩ。
工作电源输入端对外壳之间承受工频1.5kV(有效值),历时1分钟实验。

环境温度

-20℃~50℃

相对湿度

0-95% 无冷凝

外观尺寸

280mm×210mm×58mm(长×宽×高)

重量

2 kg
