MEDQ-2000A 手持式电能质量分析仪外型尺寸及端子布置

来源:武汉摩恩    更新时间:2018-04-25

MEDQ-2000A 手持式电能质量分析仪外型尺寸及端子布置

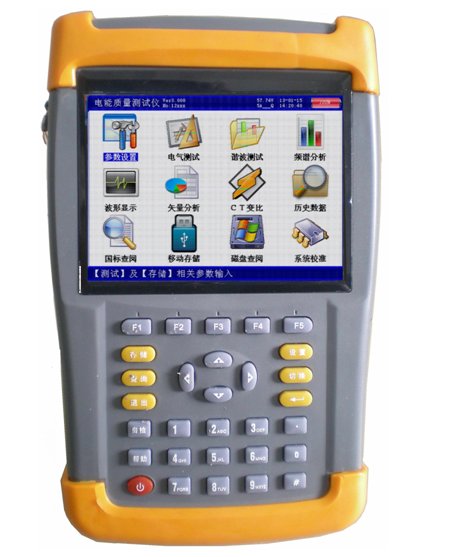

    MEDQ-2000A 手持式电能质量分析仪外观正视如图一:

    MEDQ-2000A 手持式电能质量分析仪正面上方是液晶显示器,下方是按键区,顶端为接线部分,右侧为其它端口(通讯、充电、USB)区域。

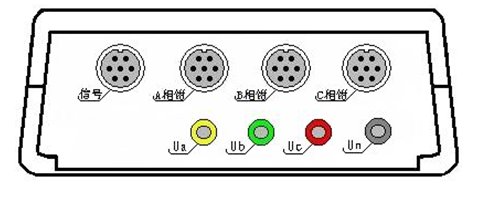

   顶端接线端子区如图二所示:


   包括:电压输入端子UA、UB、UC、UN;钳形电流互感器接口(A相钳、B相钳、C相钳);信号接口(保留功能)。
   仪器的右侧视图如右图,在后支架打开时,可露出下部的其他接口部分,包括以下三部分:

 232串行口(用于上传保存的数据至计算机);同时还可用来更新程序;注意:本接口与电脑的连接必须用随机配备的专用通讯电缆,普通串口线不适合本接口的使用。


 充电器接口,用于连接充电器,当仪器电量不足时将充电器接到此接口给仪器进行充电。
 USB接口,通过专用数据线可连接电脑,将仪器内存储卡做为大容量存储器使用。侧面图见右侧图。

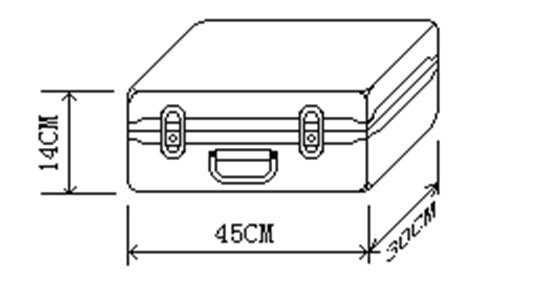

MEDQ-2000A 手持式电能质量分析仪的外包装箱外型尺寸,如图所示:
