三相电能表检验装置

概述
三相电能表检验装置是引进国际九十年代技术和器件，根据有关标准研制的新一代高精度多功能电能表校验装置，可广泛用于校验0.2级及以下的各种单/三相电能表和多功能电能表。


三相电能表检验装置技术指标
1、装置准确度等级： 0.1
2、装置标准配置：
   多功能标准表
   准确度等级： 0.1
   电压量程：3×57.7V/100V/220V/380V    自动量程切换
   电流量程：3×10A/100A      自动量程切换
3、装置输出量程
   输出电压：3×57.7V/100V/220V/380V
   输出电流：3×0.1-100A
4、装置每相输出最大容量
   电压：200VA（可根据校表数量增加）
   电流：500VA（100A）（可根据校表数量增加）
5、装置调节范围：
   电压：0-120%，调节细度：0.01%满度
   电流：0-100A，调节细度：0.001A（最小）
   相位（电压/电流）：0-360.0°，调节细度：0.1°
   频率：45-65Hz，调节细度：0.01Hz
6、装置输出功率稳定度：≤0.1%
7、输出波形畸变系数
   电压、电流：≤1.0%
* 8、谐波输出
    2-21次谐波  谐波含量＜40%
    3，5，7次谐波叠加，每种谐波含量＜10%
    导通角控制（奇次谐波）
    波群控制（次谐波）
9、起动电流输出：2mA（min）
10、起动电流/功率测量：5%（大于2mA）
*11、需量测量误差：0.1%
*12、时标准确度：2×10-7
*13、功耗测量（功率/视在功率）准确度：3%
*14、通讯接口检查：RS485 按被检表通讯规约检查通讯接口
15、 校表类型：
各种单相/三相有功电能表和无功电能表（包括正弦无功、跨相90°无功、移相60°无功）；
感应式、电子式、多功能及四象限电能表
16、校表数量：16块（或按用户要求）
17、控制方式：
   a．本机键盘操作：液晶汉字菜单提示，全自动、手动校验。
    b．PC电脑操作：运用中文WINDOWS95/WINDOWS98操作系统，全自动、自定义校验。
18、试验功能：
    a．基本误差试验
    b．标准偏差S值试验
    c．潜动试验
    d．起动试验
    e．正/逆相序及正/反相试验
    f．24h变差试验
    * g．需量误差试验
    * h．时钟误差试验
    * i．谐波试验
    * j．功耗试验
    * k．RS485通讯接口检查
19、数据库管理：查询、统计、打印、联网
20、装置输入电源：3×220V/380V±10%，50Hz
21、电源输入/装置输出转换效率：＞90%
22、台体：分体式/一体式
注：“*”为选配功能

三相电能表检验装置装置基本配置

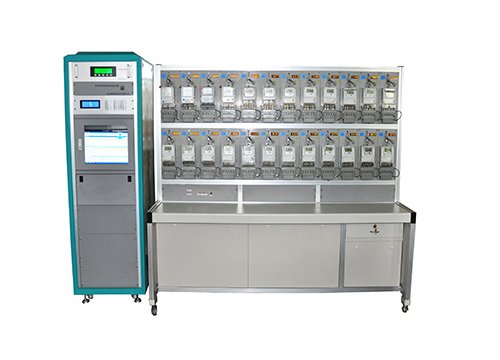

1、装置外形图（一体式、16表位）


2、 装置成套
a．三相程控源            1套
b．标准表                1台
c．光电采样器            每表位1个
d．电能表专用接线        1套
e．电能表脉冲连接线      1套
f．分频器               1只（选配）
g．多功能校验仪          1台（选配）
h．PC电脑                1台（选配）
i．打印机                1台（选配）
