检测技术

三相电能表现场校验仪厂家

来源：www.whmoen.com 更新时间：2021-04-06

武汉摩恩提供三相电能表现场校验仪价格、三相电能表现场校验仪厂家报价，产品选型，技术支持，三相电能表现场校验仪可同时检测两路被检脉冲，同时检测的被检脉冲的常数、工作方式及脉冲个数可完全不同。

三相电能表现场校验仪厂家安全提示

经过电工操作训练的人员，会在有可能发生危险的时候提高警惕，只有这类人员才能操作该设备。
所有操作该设备的人员（包括安装、操作及维修该设备的人员）在操作前必须先仔细阅读本用户手册。
当设备看起来已损坏或不能正常工作时，请不要尝试继续进行操作，应立即找相关技术人员进行修复，修复完成方能进行操作。
A 在进行该设备安装操作前请先阅读本用户手册。
B 使用本机前，请先确认接线正确无误后再开机。
C 非专业人员不得操作本仪器。

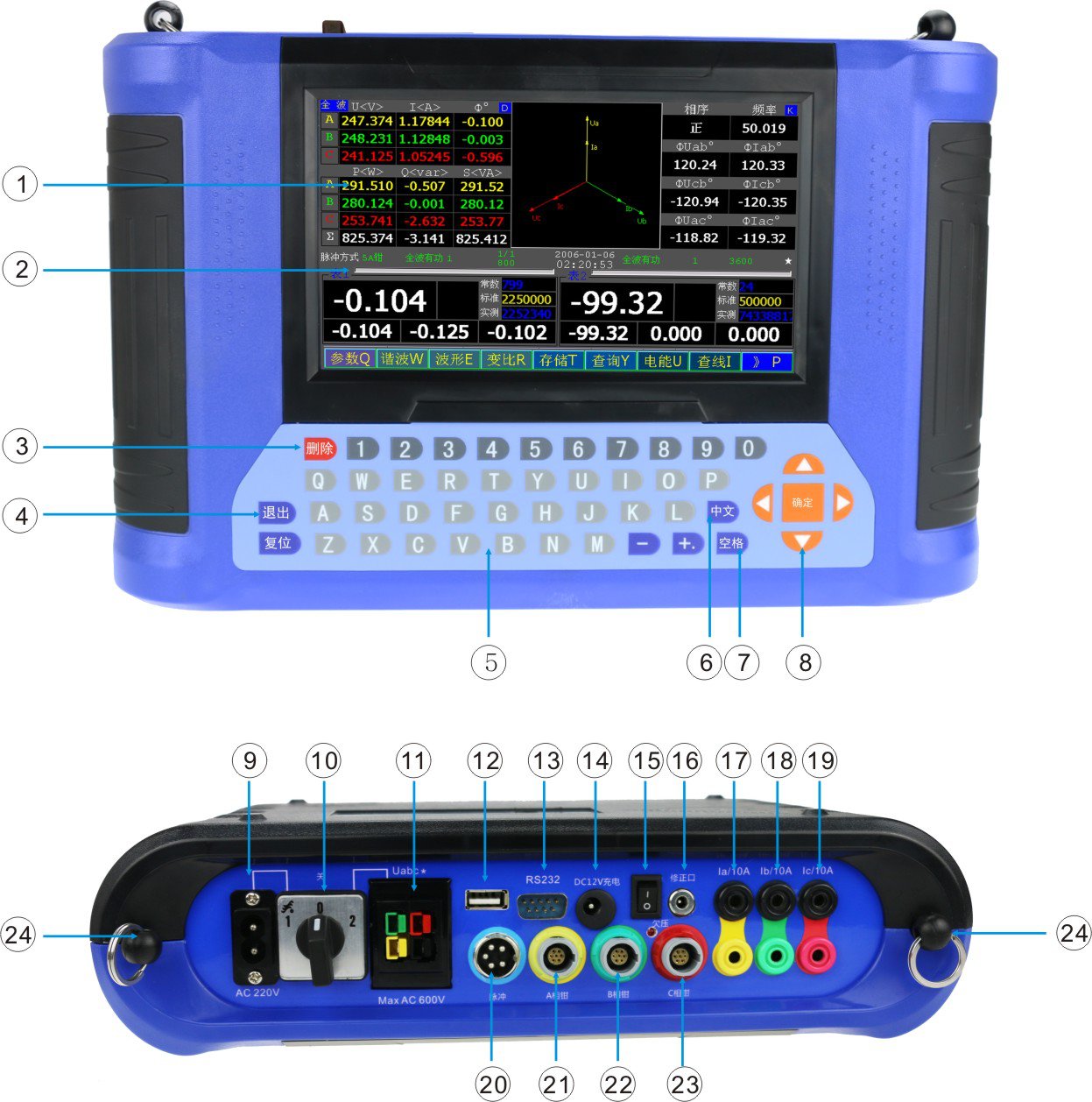

三相电能表现场校验仪厂家平面示意图及说明
三相电能表现场校验仪厂家平面示意图

1--触摸显示屏
2--进度显示条
3--删除键
4--退出（返回）键
5--键盘
6--中文切换键
7--空格键
8--导航及确认键
9--电源插座
10--电源开关
11-- A、B、C三相电压输入插座
12--电池开关
13--充电插座
14--修正口
15--USB接口
16--RS232接口
17--A相电流钳专用七芯接线座 18--B相电流钳专用七芯接线座
19--C相电流钳专用七芯接线座 20-- A相电流输入输出插座
21--B相电流输入输出插座 22--C相电流输入输出插座
23--脉冲信号接口 24--挂带扣
三相电能表现场校验仪厂家技术参数

电压	保证误差范围		25-600V
	启动测量值		0.5V
	额定值		440V
	误差等级		±0.05%
电流	端子	额定Ie	5A
		范围	0.025A-12A
	钳表	额定Ie	5A、100A、500A、1000A
		范围	0.5%Ie—2.4Ie
	启动电流		0.02%Ie
输入频率范围			45-65Hz
频率测量误差			±0.01Hz
相位测量范围			-180°- 180°
zui大相位误差			±0.1°
谐波百分比、谐波电工参数、谐波电能测量次数			2-51次
脉冲常数（注：Ie--额定电流）	低频输出 (三档)	5A	3600P、36000P、360000P/kWh(kvarh、kVAh)
		其它	3600P、36000P、360000P *(5/Ie)P/kWh (kvarh、kVAh)
	内部高频	5A	1.8x109 P/kWh
		其它电流档位	1.8x109 *(5/Ie)P/kWh
zui高脉冲输入频率			50kHz
5A端子	全波基波 kWh、P、U、I		±0.05%
	全波基波 Kvarh、Q、VA、VAh		±0.2%
	谐波 U、I、P、Q、S		±0.2%H （H=1+0.01k K=2-51）
5A钳表	全波基波 kWh、P、U、I		±0.2%
	全波基波 Kvarh、Q、VA、VAh		±0.2%
	谐波 U、I、P、Q、S		±0.5% H （H=1+0.01k K=2-51）
	自检电流循环输出电流		0.05A,0.1A,0.25A,0.5A,1A,2.5A,5A
	自检误差（线性和角差）		±0.1%
大电流钳	全波基波 kWh、P、U、I		±0.5%
	全波基波 Kvarh、Q、VA、VAh		±0.5%
	谐波 U、I、P、Q、S		±1.0% H （H=1+0.01k K=2-51）
其它	变比测量		±0.5%
	电压影响		< ±0.01%
	频率影响		< ±0.01%
	温度影响		< ±0.005%/℃
	24小时变差		< ±0.01%
	谐波影响		< ±0.01%
可充电电池			11.1V 3000mAh
耐压（电压电流测量及电源与低压端子之间）			4.0 kV
电快速瞬变脉冲群			4.0 kV
浪涌			4.0kV（共模），2.0kV（差模）
开机稳定时间			<3分钟
环境温度			-25℃-+45℃
相对湿度			40%-95%
工作电源			AC 55V - 600V
功耗			< 9W
外形尺寸			275mm * 196mm * 78mm
重量			< 1.5 kg

三相电能表现场校验仪厂家基本功能
4.1同时计算全波、基波、谐波全部参数。在校验界面，同时实时显示全波基波的U、I、P、Q、VA、相角，以及谐波的合成U、I、P、Q、VA和百分比，U、I的正序、负序及零序含量，谐波的PH+、PH-、PH+/P基%、PH-/ P基%、全波PF、基波PF及谐波PF。
4.2 校验方式包括全波有功、全波无功、基波有功、基波无功、基波视在、全波视在、谐波有功等7种方式。可校验全波表、基波表、谐波表的有功电能准确度及全波表、基波表的无功电能准确度。也可校验视在电能表的准确度。
4.3 可选任意一次谐波或多次谐波，计算合成的U、I、P、Q、VA和百分比，以及谐波有功电能。
4.4 可单独同时分析三相的谐波的各次U、I、P、Q、VA的含量及测量值，显示51次谐波+PH、谐波-PH及占基波的百分比，以确定正反向谐波有功对计量的影响量。
4.5 全波无功为基波和各次谐波无功的代数和。避免以往的90度移相法，在谐波下无功计量错误的情况。可按被测电能表的测量带宽，选择谐波次数。
4.6可同时检测两路被检脉冲，同时检测的被检脉冲的常数、工作方式及脉冲个数可完全不同。
4.7过载2.4倍，所有测量点保证0.05%的准确度，保证CT二次额定电流为1A时的测量指标。500倍电流范围保证计量指标；
4.8 500倍电流范围保证计量指标，10000倍电流显示范围。zui小1mA 启动电流。高供高计时，空载也可识别接线。
4.9电能累积功能可以校验没有电能脉冲输出的电能表。
4.10显示矢量图、可识别三线48种，四线96种错误接线以及CT二次交叉接线。
4.11采用7寸 16:9 工业级TFT宽彩触摸屏。仪器的每一个功能都是一屏显示，不用翻屏就能看见每一个功能的全部参数。让用户使用时一目了然。
4.12仪器在不接入电压、电流信号的情况下，在办公室就可模拟现场的各种接线，得出相应的接线结果及更正系数。此功能，可作为培训查线的工具使用，提高现场工作人员的查线技能。
4.13仪器内可产生0.05A-5A的实际电流信号加到5A钳上，以测量钳表的误差。解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况，提醒工作人员清洁钳口。在更换5A钳时，可将误差修正到0.2级。
4.14自动录入电能表号码（选配功能）
支持条形码扫描枪，自动录入电能表编码。
4.15 利用485或红外光电头，读取多功能电能表尖、峰、平、谷、总的有功无功底数，读常数及校时。支持国标DL645规约DL645-1997和DL645-2007。（选配功能）
4.16 仪器内带2G电子盘
4.17 可带3寸现场打印机，电池供电，直接将彩色屏幕图像转换为黑白后打印。
4.18带5A、100A、500A、1000A钳表，直接测量低压电流互感器的变比及变比的误差。
4.19 显示A、B、C三相电压、电流的波形。
4.20 工作电源输入范围55V-600V。三相电压输入工业插座的额定电压为600V。工业级开关切换外接市电和三相电压作为工作电源。
4.21 所有现场需要输入的参数和下装的数据均可由用户自由定义。可下装5000个用户的数据。
4.22 可将当前屏幕存储到优盘。
4.23具有温湿度测量功能。
4.24具有USB接口，连接优盘，形成超大型空间，方便数据拷贝。
4.25 触摸屏加按键操作，输入键盘采用电脑键盘排列方式排列。也可使用USB接口的PC电脑键盘。
4.26 可通过仪器USB接口与PC机进行对时。
4.27 平板电脑可直接控制仪器，操作界面和仪器相同。
4.28 电压测量插座和电源切换开关为工业级，可在600V下使用。（普通的市电用开关为250V，在380V时为超范围使用，存在安全隐患）
4.29 高安全设计。市电插座、电压测量插座、电流输入、电流钳输入之间分别隔离，耐压4kV。
4.30 电能脉冲输入保护。可在输入高压时，自动保护，并在仪器上显示提示信息。在改正错误后，点击界面即可复位保护。
4.31 5A钳自修正功能：仪器内产生5A的电流信号加到5A钳上，以测量钳表的误差。
4.32 采用5颗低功耗ARM芯片，全部运算能力大于1GIPS，同时计算51次谐波和全波的全部参数。
4.33 采用成熟的正版WINDOWS CE操作系统，稳定可靠。

三相电能表现场校验仪厂家接线面板及安全性、功能键

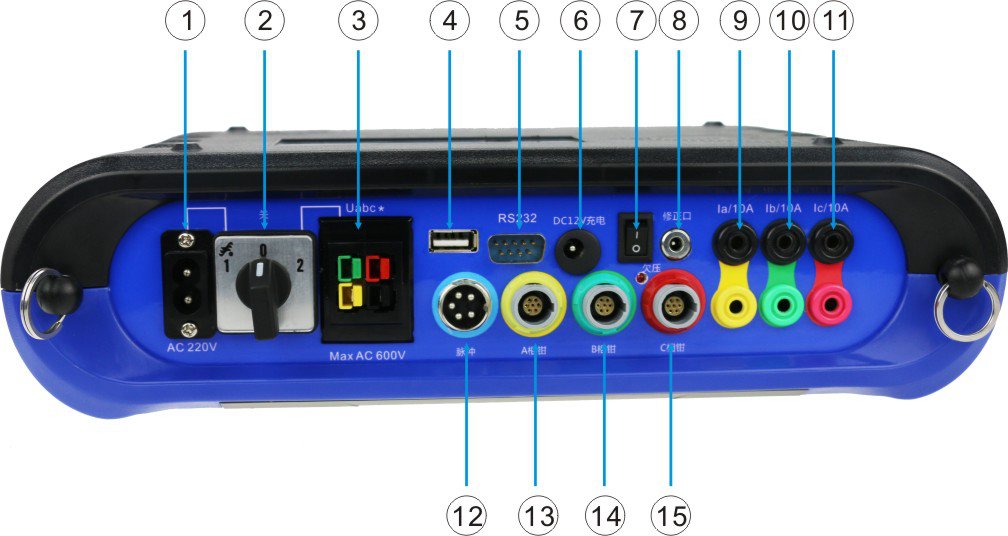

5.1、接线面板介绍

1--电源插座：电源输入范围：80V—264V；
2--电源开关：外电源和端子电源共用电源开关，有三个档位，中间为断开；
3-- A、B、C三相电压输入插座，额定440V，Umax = 600V；
4--USB接口；
5-- RS232通讯口；
6--充电口；
7--电池开关；
8--5A钳自修正端口；
9-- A相电流输入输出插座，Imax = 12A；
10--B相电流输入输出插座，Imax = 12A；
11--C相电流输入输出插座，Imax = 12A；
12--脉冲信号接口；
13--A相电流钳专用七芯接线座；
14--B相电流钳专用七芯接线座；
15--C相电流钳专用七芯接线座。
