匝间冲击绝缘耐压测试仪厂家

来源：www.whmoen.com 更新时间：2020-06-01

匝间冲击绝缘耐压测试仪厂家简介
武汉摩恩提供匝间冲击绝缘耐压测试仪厂家价格，匝间冲击绝缘耐压测试仪报价，产品选型，技术支持，采用微型计算机技术把波形的各种参数量化处理，再用直观的波形进行显示和判断，操作简单，判断准确，自动化程度高。该仪器体积小，重量轻，便于携带

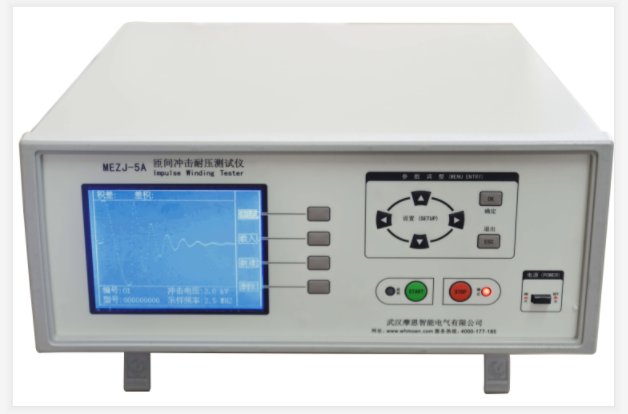

匝间冲击绝缘耐压测试仪厂家

匝间冲击绝缘耐压测试仪（即数字式匝间仪）可高效的、非破坏性的对有线圈绕组的部件进行电气试验。其原理是对标准线圈绕组和被测试绕组施加相同的脉冲电压，比较两者的瞬态波形，以测试被测线圈的品质。瞬态波形也就是线圈内发生的衰减振荡的波形，他可同时判断该绕组的电感、品质因素、绕组的圈数差及匝间短路情况，在有铁芯的情况下，还可以判断其材质的差别等。在施加高压脉冲的情况下，电晕放电的发生还可以对绝缘不良进行判断。总之，标志线圈品质的各个要素，可以在极短时间内检查完成。

本厂生产的MEZJ系列匝间冲击绝缘耐压测试仪，采用微型计算机技术把波形的各种参数量化处理，再用直观的波形进行显示和判断，操作简单，判断准确，自动化程度高。该仪器体积小，重量轻，便于携带。

匝间冲击耐压试验仪选型
由于被测产品的不同，用户需要根据实际情况选择合适的匝间冲击耐压试验仪。下表列出了部分匝间冲击耐压试验仪的特点，以供用户选择。

仪器型号	主要特点说明
MEZJS-05系列	液晶显示、多绕组、存标准波形、有存储、有分选、有通讯、多路对比
MEZJ-05系列	液晶显示、单绕组、存标准波形、有存储、有分选、有通讯

匝间冲击绝缘耐压测试仪厂家主要技术指标

型号	MEZJ-03	MEZJS-03	MEZJ-05	MEZJS-05			MEZJ-10A 型
通道数	1通道	3通道	1通道	3通道			1通道
脉冲电压范围	300V~3kV		500V~5kV				1kV~10kV
脉冲电压精度	±5%±15V		±5%±25V				±5%±50V
脉冲电压步进	50V		100V				200V
测量速度	约5次/秒
高压源控制	开关电源由MCU控制
冲击次数	单次EXT（1~29次）、连续INT
触发方式	手控Manual、脚控Foot control、PC
检测判断模式	面积；面积差；电晕放电量；相位
声响方式	合格声响；不合格声响；静音
存储波形能力	100个波形及其参数
波形分辨率	A/D：8位；采样速度：25nS（40MHz）；波形点数：250
液晶显示	分辨率：320×240；5.1英寸；蓝底白字
功率	40W						50W
电源输入	220VAC±10% 50Hz±5%
尺寸	400(W)×132(H)×430(D)				重量	约10kg
环境条件	使用温度：10℃——30℃；使用湿度：20%——80%RH
	存储温度： 5℃——40℃：存储湿度： 5%——90%RH
特殊功能及参数	按用户要求定制

匝间冲击绝缘耐压测试仪厂家层间短路测试原理
层间短路测试能够在不损坏被测件的条件下测试其电气性能，首先条件是能在短暂的瞬间判别线圈的品质。测试时与标准线圈测量时同样的脉冲通过电容器施加于被测试线圈，由于线圈电感量和Q值的存在，将响应一个对应于该放电脉冲的电压衰减波形，比较该衰减波形的某些特征，可以检测线圈匝间和层间短路及圈数和磁性材料的差异，也可以根据出现的电晕或层间放电来判断绝缘不良。

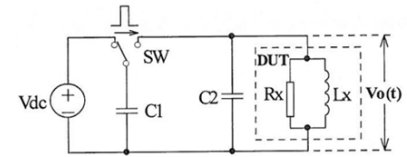

图1.4.1-1 线圈层间短路测试原理简图

匝间冲击绝缘耐压测试仪厂家仪器工作原理
MEZJ系列匝间冲击耐压试验仪以MCU中央信息处理系统为核心，由它控制高压脉冲发生器对线圈施加一次极短时间的高压脉冲，线圈在脉冲作用下产生自由衰减振荡,其瞬态波形的模拟信号经高速A/D转换器转换成数字信号后反馈至MCU信息处理系统进行时间、电晕量、面积、相位等参数的运算，处理结果保存在MCU信息处理系统的电子存储器中，并用直观易懂的文字、数据及图形显示在240×320点阵液晶模块LCM上，从而保证了波形重现的真实性。并且根据用户设定的条件,对合格或不合格者进行报警处理。
