输电线路参数测试仪厂家

来源：www.whmoen.com 更新时间：2019-12-03

输电线路参数测试仪厂家简介
武汉摩恩提供输电线路参数测试仪厂家价格、输电线路参数测试仪厂家报价，产品选型，技术支持，输电线路参数测试仪是发电站、变电站等现场或实验室测试各种高压输电线路参数的高精度测试仪器。仪器为一体化结构，内置变频电源模块，可变频调压输出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。

注意
接线前、测试前，
被测线路的本端必须处于接地状态！
待准备工作完毕后，才能将本端接地解除！
请务必保证安全操作！
被测线路一般有达数千伏感应电压，务必带绝缘手套！

测试接线和拆线操作请按下述步骤进行：
1.将被测试线路的引下线可靠接地；
2.将仪器保护地用裸铜线可靠接入大地；
3.将仪器测试线连接至被测试线路的引下线；
4.开始测试前打开线路引下线的接地；
5.所有测试完成后，将线路引下线可靠接地；
6.拆除仪器测试线；
7.拆除地线；
8.恢复被测线路状态。

任何不按操作程序的行为，都有可能造成设备损坏或操作人员的人身安全！
一、输电线路参数测试仪厂家概述
新建高压输电线路在投入运行之前，除了检查线路绝缘情况、核对相位外，还应测量各种工频参数值，作为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作的实际依据。一般应测的参数有直流电阻R、正序阻抗Z1、零序阻抗Z0、正序电容C1和零序电容C0、相间电容C12 。
对于同杆架设的多回路或距离较近、平行段较长的线路、还需测量耦合电容Cm和互感阻抗Zm。
测量参数前，需要记录线路的有关设计资料如线路名称、电压等级、线路长度、杆塔型式、导线型号和截面等，并根据这些资料和现场情况作出测试方案。
在传统的输电线路工频参数测试中，采用三相自耦变和大容量隔离变压器提供测试电源，通过电力计量用的CT和PT作电信号变换，zui后用指针式的高精度电压表、电流表、功率表测量各个电参数，zui后计算得到输电线路工频参数测试结果。使整套试验设备体积大、重量大，需要吊车配合工作，十分不利于现场测量，而且由于测试电源为工频电源，极易与耦合的工频干扰信号混频，带来很大的测量误差，需要大幅度提高信噪比，这对电源的容量和体积又进一步提高。
本仪器能够准确测量各种高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设的工频参数（正序电容、零序电容、正序阻抗、零序阻抗、互感和耦合电容、相间电容等）。
仪器满足《110千伏及以上送变电基本建设工程启动验收规程》、DL/T559-94《220-500kV电网继电保护装置运行整定规程》、《GB50150-2016》的规定要求。
仪器采用一体化结构，内置变频电源模块，可变频调压输出电源。采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。
二、输电线路参数测试仪厂家技术指标
准确测量各种高压输电线线路的
正序电容、零序电容、正序阻抗、零序阻抗、互感和耦合电容、相间电容等

输入电源	三相AC380V±10%，50Hz
输出 zui大电压	AC 200V 精度：1%
输出 zui大电流	5A
输出信号频率	47.5Hz/52.5Hz；50Hz/50Hz
测量范围	正序电容零序电容耦合电容	正序阻抗零序阻抗互感电抗	阻抗角
测量范围	0.1～50μF	0.5～400Ω	0～360°
测量分辨率	0.01μF	0.01Ω	0.01°
测量准确度	0.1μF～1μF时 ±3%±0.05μF, 1μF～50μF时±1.5%±0.03μF	0.5Ω～1Ω时±3%±0.05Ω, 1Ω～400Ω时±3%±0.03Ω	±0.2°(电压>1.0V) ±0.3°(电压>0.2～1.0V)
外形尺寸	620 mm×500 mm×600mm（含轮子）；重量：79kg
抗干扰参数	干扰电压：接入仪器测试电源后的纵向感应电压＜350V；干扰电流：线路首末两端短接接地时＜40A；能在仪器输出信号与干扰信号比为1:10的条件下稳定准确完成测试。
使用环境	环境温度：- 15℃ ～ +40℃ 相对湿度：＜90%

本仪器中的测量结果说明：
正序阻抗：已经折算成每相每千米的正序参数。
零序阻抗：已经折算成每相每千米的零序参数。
正序电容：已经折算成每相每千米线路对地的正序参数。
零序电容：已经折算成每相每千米的平均对地零序参数。
耦合电容：实际测量值，没有折算
互感阻抗：实际测量值，没有折算
相间电容：实际测量值，没有折算。
线地电容：实际测量值，没有折算。
线地阻抗：实际测量值，没有折算。

三、输电线路参数测试仪厂家仪器特点
1、快速准确的完成线路的正序电容、零序电容、正序阻抗、零序阻抗等参数测量，同时还可以测量线路间的互感电抗、耦合电容、相间电容测量；
2、抗干扰能力强，能在异频信号与工频信号比为1:10的条件下准确测量；
3、外部接线简单，仅需一次接入被测线路的引线线就可以完成全部的线路参数测量；彻底解决现有测试手段存在的测试接线倒换繁琐、干扰、稳定度、精度等方面的问题。
4、仪器以高速单片机为内核，实现测试电源、仪表、计算模型一体化，将一卡车的设备浓缩为一台仪器。
5、仪器采用8寸彩色触摸屏显示，嵌入式汉字微型打印机打印结果；
6、仪器测试过程快捷，仪器自动完成测试，一分钟完成一个序参数的测量，试验时间缩短，20分钟内可完成传统方法1天的工作量；
7、测量精度高，轻松分离工频及杂波干扰，有效地实现小信号的高精度测量；

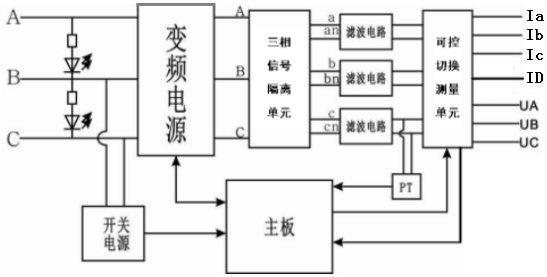

四、输电线路参数测试仪厂家仪器原理

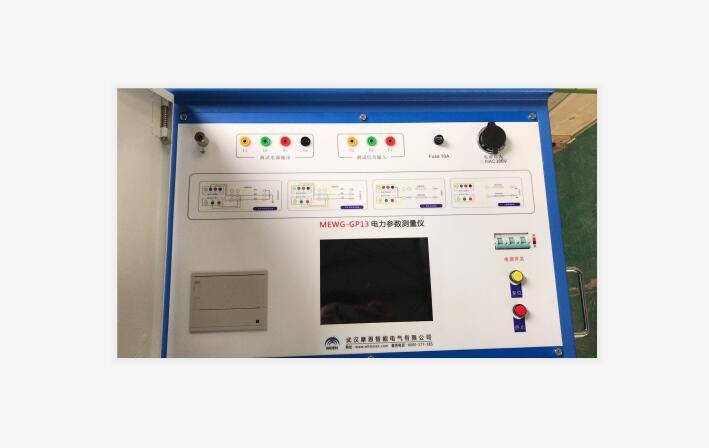

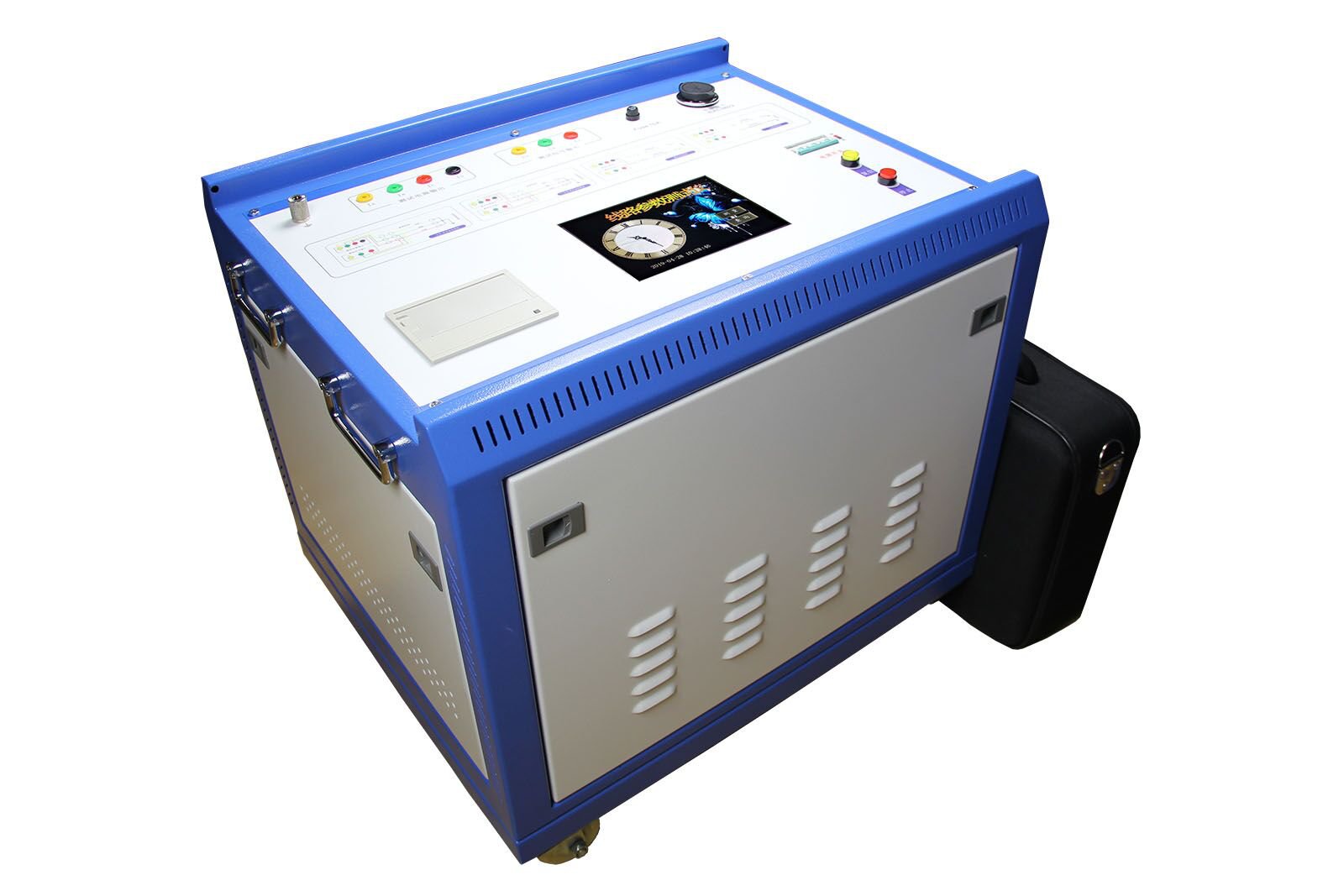

输电线路参数测试仪厂家仪器主机

武汉摩恩提供输电线路参数测试仪厂家价格、输电线路参数测试仪厂家报价，产品选型，技术支持，输电线路参数测试仪是发电站、变电站等现场或实验室测试各种高压输电线路参数的高精度测试仪器。仪器为一体化结构，内置变频电源模块，可变频调压输出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。
