手持式光数字继电保护测试仪厂家

来源：www.whmoen.com 更新时间：2019-12-03

手持式光数字继电保护测试仪厂家简介
武汉摩恩提供手持式光数字继电保护测试仪厂家价格、手持式光数字继电保护测试仪厂家报价，产品选型，技术支持，手持式光数字继电保护测试仪采用高性能 PowerPC 处理器、大规模FPGA、以太网通信等技术，可支持 IEC60044-8(FT3)、IEC61850-9-1、IEC61850-9-2及GOOSE 光数字信号接入，为 IEC61850 继电保护装置、IED 等提供完整的测试方案。

手持式光数字继电保护测试仪厂家主要功能
�8�5线路保护、母线保护、变压器保护、备自投等各种微机保护测控装置校验测试
�8�5报文自动侦测、示波及离散度测试
�8�5报文抓包分析、录波及回放测试
�8�5异常报文模拟测试
�8�5智能终端（或合智一体）SOE响应时间测试
�8�5Goose虚端子测试
�8�5网络流量（压力）测试
�8�5GPS、IRIG-B、PPS、IEEE-1588同步对时
�8�5同步时钟源对时、守时精度测试
�8�5光口数据转发、镜像、回环

手持式光数字继电保护测试仪厂家主要技术指标
�8�5SV报文发送离散度： ≤±80ns；
�8�5SV、GS报文接收时标精度： ≤±25ns；
�8�5SOE响应时间测试测试精度： ≤±1μs；
�8�5GPS、IRIG-B、PPS对时精度： ≤±200ns；
�8�5IEEE-1588对时精度： ≤±80ns；
�8�5小信号输出幅值精度： ≤±0.05%
相位精度： ≤±0.1°
频率精度： ≤±0.001Hz
�8�5网络流量zui大输出： ≥90Mbit/s（单光口）

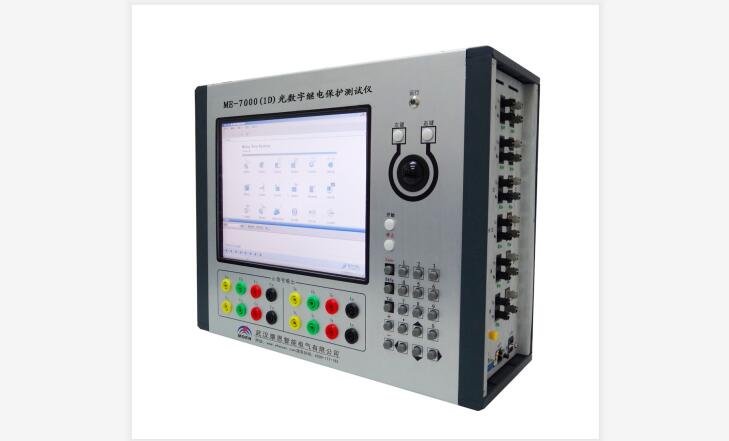

手持式光数字继电保护测试仪厂家面板

序号	名称	数量/规格	备注
1	液晶显示屏	10.4’,1024px×768px	非触摸屏
2	小信号输出端子	12路，0-7.07V AC/0-10V DC	可选配4-20mA
3	运行指示灯	LED	有规律的闪烁（正常工作）
4	鼠标	滚迹球，左、右键	同通过USB外接鼠标
5	控制键	开始/停止键	控制测试启动和停止
6	功能键	Enter键	确认
6	功能键	Tab键	切换键
7	输入键	数字键：0-9；小数点：.；符号键：+，-；退格键：BkSp
8	方向键	上、下、左、右

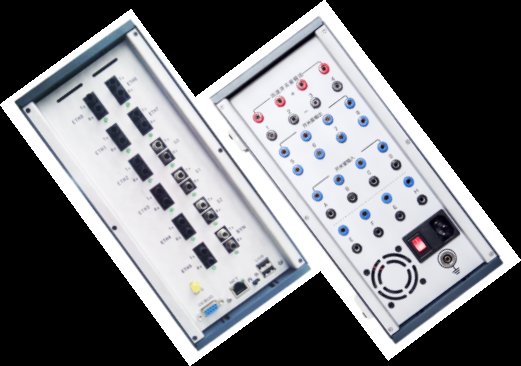

手持式光数字继电保护测试仪侧面

序号	名称	数量/规格		备注
右侧面板
1	光以太网口（ETH0-ETH7）		4/8对，ST，1310nm	IEC61850 SV/GS
2	光串口（S0-S2）		3/5对，ST， 850nm	IEC60044-8 FT3
3	同步口（SYN）		1对，ST， 850nm	IRIG-B,PPS
4	GPS天线接口			内置GPS对时模块
5	电以太网（NET）		RJ-45	外联PC
6	内外联控制开关		拨动开关	控制本机操作或外联PC操作
7	USB接口		2个	可外接鼠标、键盘或存储设备等
8	调试接口		R-232	厂家调试用
左侧面板
1	开关量输出		4对，空接点	无极性
1	开关量输出		4对，高速开出	有极性
2	开关量输入		8对，空接点或带电位检测	无极性
3	电源插孔		220V AC，50Hz
4	电源开关		I/O
5	接地端子

武汉摩恩提供手持式光数字继电保护测试仪厂家价格、手持式光数字继电保护测试仪厂家报价，产品选型，技术支持，手持式光数字继电保护测试仪采用高性能 PowerPC 处理器、大规模FPGA、以太网通信等技术，可支持 IEC60044-8(FT3)、IEC61850-9-1、IEC61850-9-2及GOOSE 光数字信号接入，为 IEC61850 继电保护装置、IED 等提供完整的测试方案。
