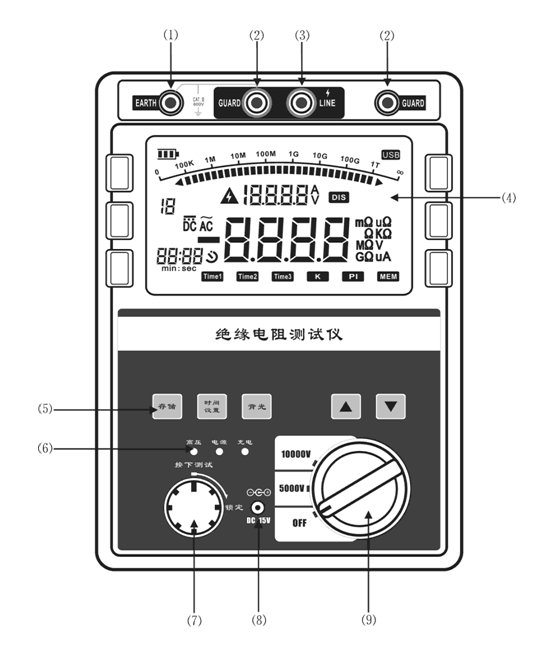

表3： 面板结构图说明

序号

名    称

功     能

(1)

地端（EARTH）

接于被试设备的外壳或地上。

(2)

屏蔽端（GUARD）

接于被试设备的高压护环，以消除表面泄漏电流的影响。

(3)

线路端（LINE）

高压输出端口，接于被试设备的高压导体上。

(4)

液晶显示屏

用来显示测试结果及设定参数（详见图2及表4）

(5)

按     键

存储键：按下此键可保存数据或查看历史测试数据，长按3秒以上可删除所有保存数据；

时间设置键：按下此键可以设定测试时间（Time1,Time2,Time3）

背光键：按下此键可点亮液晶显示屏背光，并在90秒后自动熄灭。

上  键：按下此键可向前翻阅数据或修改数据；

下  键：按下此键可向后翻阅数据或修改数据；

(6)

状态显示灯

可显示高压输出，电源工作状态，充电状态等信息

(7)

测试键

按下开始测试，按下后如顺时针旋转可锁定此键。

(8)

充电插孔

可输入15-19V直流电，供应充电及仪表工作电源

(9)

波段开关

可实现输出电压选择，电源开关功能
