MEB-620 备自投综合测试仪电压回路和电流回路接线方法
(1)、电压回路可以按单相接线(相电压接线),也可按三相接线(线电压接线)

             三相电压接线(线电压接线)


            单相电压接线(相电压接线)

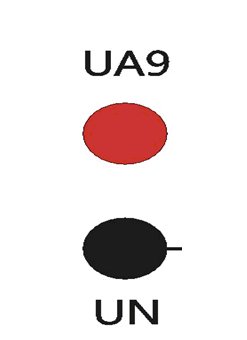

1. 单相接线(相电压接线):接线方法见上右图,可以将UA9、UN端子与自投装置的UA、UN端子连接即可。注意软件界面“电压设置”中必须将该路电压设置为“相电压”。

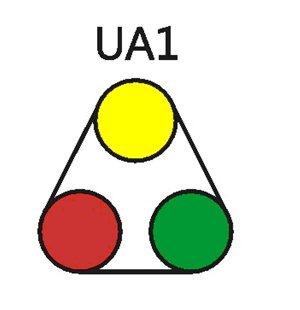

 三相接线(线电压接线):接线方法见上左图,可以接三相电压,无UN端子,仅需将UA、UB、UC端子与自投装置的电压回路UA、UB、UC端子连接即可。注意软件界面“电压设置”中必须将该路电压设置为“线电压”。
(1)、电流回路可以输出单相电流,也可输出三相电流

          三相电流接线
                 单相电流接线
 单相电流接线:接线方法见上右图,将IA4、IN端子与自投装置的IA、IN端子连接。注意软件界面“电流设置”中必须设置为“输出单相电流”。
 三相电流接线:接线方法见上左图,将IA、IB、IC端子与自投装置的电流回路IA、IB、IC端子连接,注无IN端,且需要将自投装置的IAN和IBN,ICN短接。注意软件界面“电流设置”中必须设置为“输出三相电流”。
