MEB-620 备自投综合测试仪界面选项介绍

来源:武汉摩恩    更新时间:2018-04-19

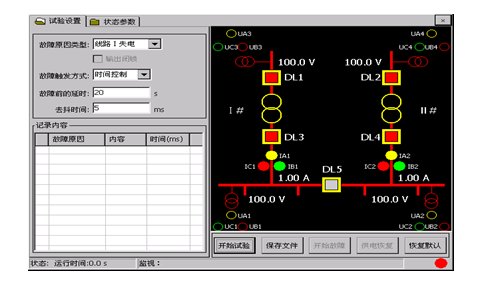

MEB-620 备自投综合测试仪界面选项介绍
故障原因类型:定义自投的多种故障,包括线路失电和断路器手跳/偷跳。
故障触发方式:分时间控制和按键控制,主要是控制故障的触发方式。
故障前的延时:选择时间控制才可编辑,以s为单位。
去抖时间    :控制开入信号的输入间隔,以ms为单位。
输出闭锁信号:开出W、X、Y、Z等信号可作为闭锁信号。
记录内容    :记录自投的动作内容、时间(ms)等信息。
电压幅值设置:设置自投母线、进线的相/线电压,相位由系统设置默认数值。
电流幅值设置:设置自投的单/三相电流,相位由系统设置默认数值。
断路器设置  :通过鼠标在断路器上■单击它选择的合/开状态。
试验时,状态栏中的●信号会间隔的闪烁来显示试验是否正常进行,从图中可看到断路器的状态(红色为

开关合闸态,绿色为开关跳闸态);母线电压或线路电流(红色为有压、有流,灰白色为无压、无流);变

压器带电、失电状态(红色为带电、灰白色为失电)。
