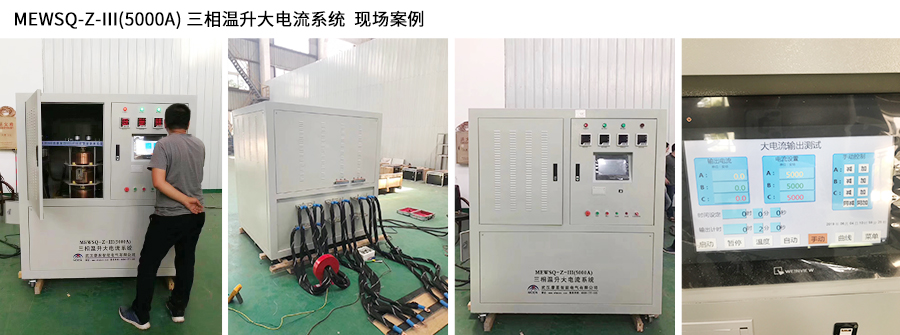

MEWSQ-Z-III(5000A) 三相温升大电流系统

来源：    更新时间：2025-04-29

一、概述

    1、用途

    MEWSQ-Z-III(5000A）系列三相温升大电流系统，采用专用系统控制板进行控制，维纶系列触控屏作为人机界面，实现的全自动大电流检测设备。该系列设备通过安装不同模块，可实现不同的大电流输出，温度测量等实验。通过人机界面选择可实现手动自动操作，查看温度数据等操作并对数据进行简单处理。可增加数据导出功能，实现电脑操作，可打印，通过U盘将数据导出到计算机，做进一步处理。

二、性能特点

    ● 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。

    ● 电流、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；连接电脑操作控制设备；

    ● 全中文界面，操作简单明了，可适应多种应用场合；

    ● 触屏常规按钮均可操作，操作直观、快捷、易上手。

    ● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；

    ● 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；

    ● 暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；

    ● 自动计时功能，当暂停实验时计时停止，暂停时间开始计时。继续试验时输出时间重新开始计时

    ● 手动计时功能，手动控制时，计时器可手动启动。

    ● 手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作；

    ● 状态提醒功能，试验在一小时内温升不超过1ºC会弹出对话框，提示试验可以结束；

    ● 带停止/紧急按钮，可手动复原；

    ● 电流升降速度智能控制，当电流接近目标电流时，升流速度会自动减慢；

    ● 数据导出功能，通过U盘可将设备数据存储到电脑上进行进一步处理。

    ● 出现过流等故障时，保护即时，准确，可靠；

    ● 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。

三、主要技术参数

    额定容量（常用参数）：60kVA*3

    输入电流：AC 0 ～157.8A

    输出电压：AC 0 ～12V

    输出电流：AC 0 ～5000A*3

    电压测量精度：0.5 ％FS ± 3 字

    电流测量精度：0.5 ％FS ± 3 字

    计时长度：0 ～ 999S

    电源电压：AC 380V ±10%,50Hz±1 Hz
