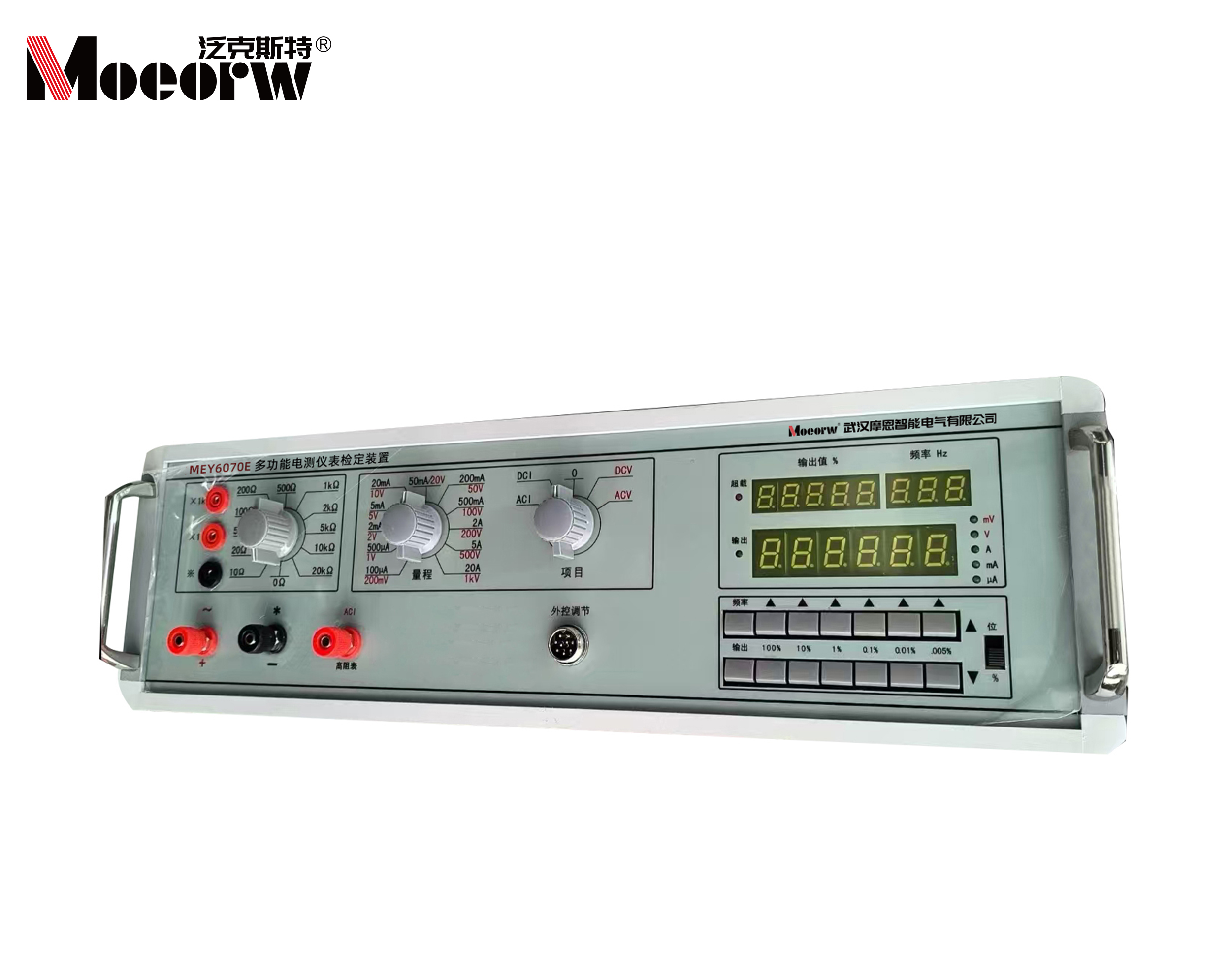

◆MEY6070E  多功能电测仪表检定装置简述

MEY6070E 多功能电测仪表检定装置是一款配备大屏幕 LCD 显示的数字式交、直流标准电压与电流发生器。整机采用 “闭环” 控制模式，能够保障输出的稳定状态，适用于校验数字式仪表、各类指针式三用表，以及直流 0.2 级、交流 0.5 级及以下的各类表头。

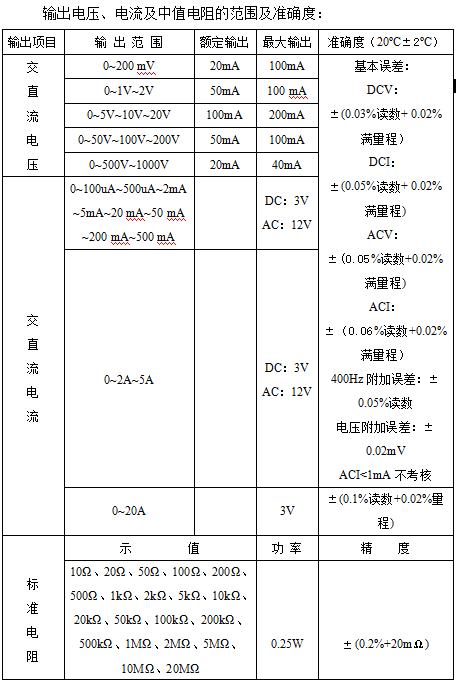

该仪器在输出规格上，电压输出设有 11 档（0~1000V）；电流输出同样为 11 档（0~20A）；中值电阻包含 11×2 档，范围在 10Ω~20MΩ 之间；交流频率方面，分为定频与调频两种模式，定频可通过按键选择 50Hz、60Hz、400Hz、1kHz（数字合成），调频则能在 45Hz--1000Hz 范围内连续调节。上述项目及量程的变换，均通过内部精密开关进行转换。

LCD 显示窗口可同时呈现输出的实际值、百分比值、量限以及误差。使用者可根据被检表的情况选择相应的量限值，并依据被检表的刻度挑选合适的步长。输出调节方式灵活，既可以采用外控编码器调节，也能使用面板按键进行数字调节，其中面板按键调节可选择 “按位” 调节或者 “百分比” 调节。

装置采用了 16 位 A/D 转换芯片，转换的速度与精度均有显著提升；AC/DC 部分运用真有效值转换芯片，确保了交流输出的精度。同时，配备新型复合大功率放大器，输出功率较强，可靠性良好，失真度较小。具备电压短路、电流开路自动保护功能，还拥有数字显示、误差直读、量程宽、分档细、精度佳、线性好、稳定性强、使用便捷等特点。

◆MEY6070E  多功能电测仪表检定装置特点

整机采用 “闭环” 控制，输出精度与稳定度表现出色。

搭载数字合成正弦波信号发生器，失真度小，可靠性高。

配备 240*64 规格的大屏幕 LCD 显示，信息展示清晰全面。

输出调节提供外控和面板按键两种方式，满足不同操作需求。

量限可根据被检表的量程进行灵活选择。

当输出调节采用 “百分比” 调节模式时，可自主选择步长。

交直流电压输出范围为 0~1050V。

交直流电流输出范围为 0~24A。

交流频率包含五种定频：50Hz、市电（同步）、60Hz、400Hz、1kHz。

◆MEY6070E  多功能电测仪表检定装置金丝狐指标

稳定性：AC < 满量程的 0.02%/5min，DC < 满量程的 0.005%/5min。

8 小时稳定度：准确度的 30%。

分辨率：20ppm（0.002%）。

交流失真度：<0.5%，20A<2%。

直流纹波系数：<0.1%。

输出频率准确度 < 0.1%。
