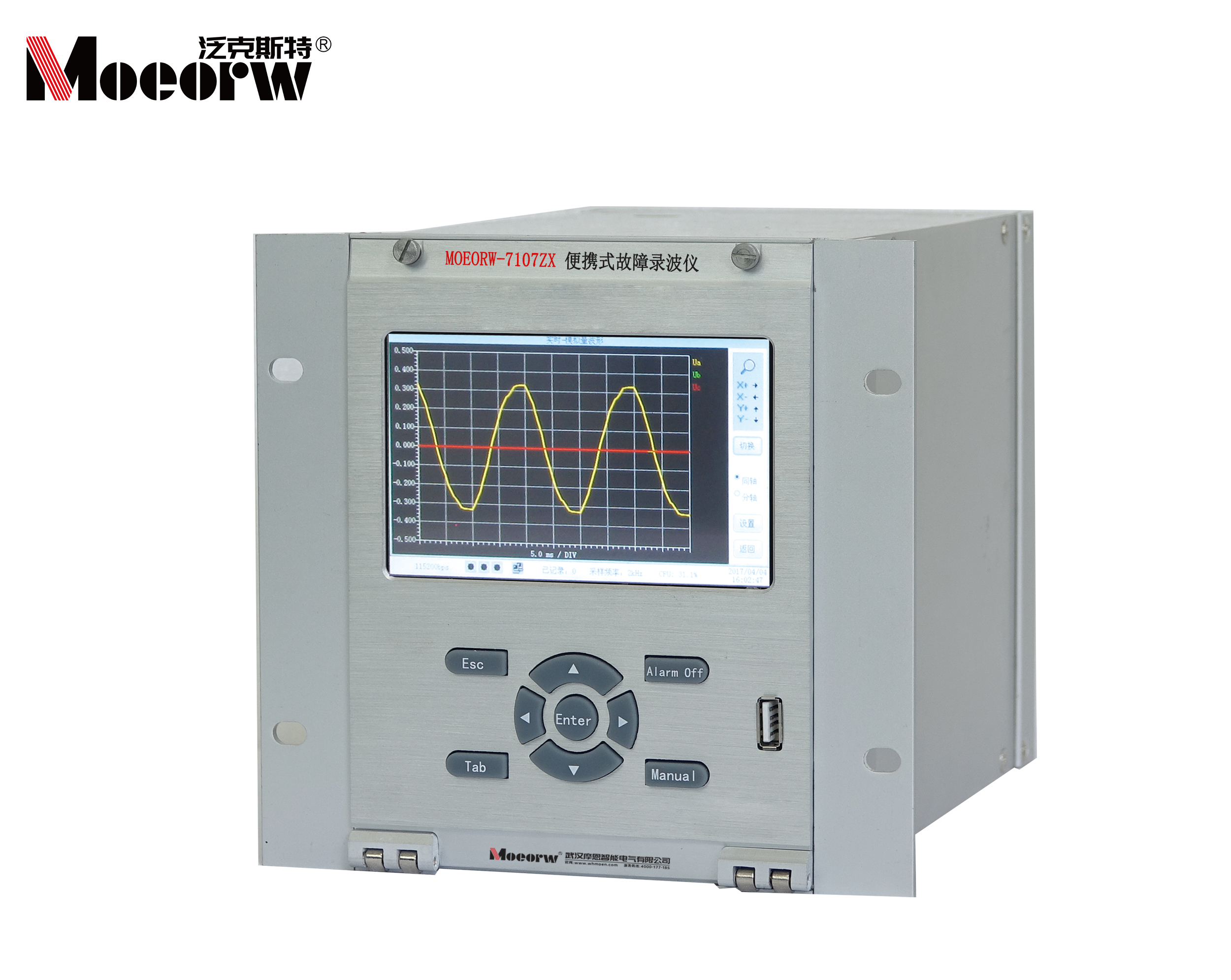

◆MOEORW-7107ZX 便携式故障录波仪简述
便携式故障录波仪，是以高性能MCU、嵌入式操作系统为核心，实现了数据采集、处理、传输、存储功能的便携式故障录波装置。录波器具备先进的DSP数据处理能力，可实现稳态信号分析，如谐波分析、有效值/派生量计算，以及信号暂态过程的捕捉、记录。
录波器配备上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线与录波器联机，实现远程控制、数据共享、电气试验等功能。

◆MOEORW-7107ZX 便携式故障录波仪特点

电气隔离16/32路模拟量、16路开关量同步采样
输入信号处理通道全部采用电气隔离，隔离耐压3000VDC。
采样频率：
模拟量、开关量同步采样频率：2/5kHz。
实时有效值计算：
录波器对模拟通道进行无延迟的有效值计算。交流量RMS每20ms生成一点。
实时派生量计算：
最多可定义8个派生量，包括频率、有功、无功等多个类型。录波器进行无延迟的派生量计算。
对接入通道、派生量实时监视，多种故障启动方式
在任何运行状态下，根据用户设置的启动量、启动方式、启动值，实时监视接入量，一旦满足启动判据，即按用户设置格式记录波形。故障记录文件存储容量为32GB。如果连接了上位机（PC机），录波器即时通知上位机。
实时监测：
实时谐波分析、实时波形显示、矢量图画面。
5＂TFT显示屏；
分辨率为800×480；
串行口通讯RS-485；
U盘（32G内存以下）记录文件复制；
PC软件运行于Windows平台，通过串行口连接，提供实时监视、参数设置、数据分析等功能。

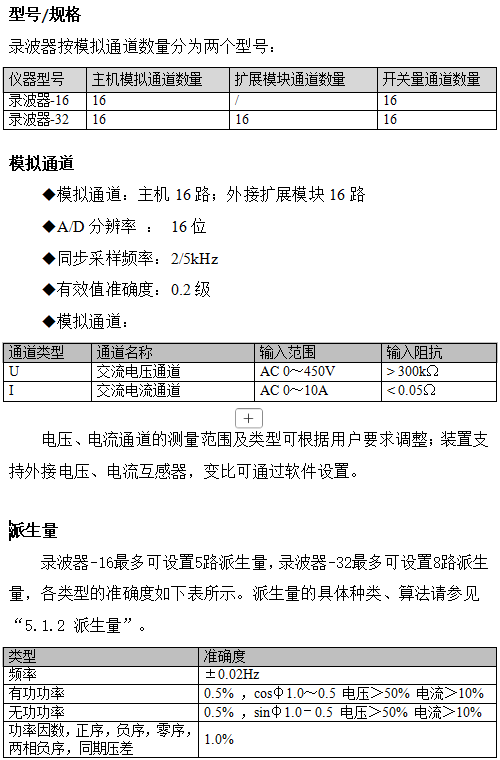

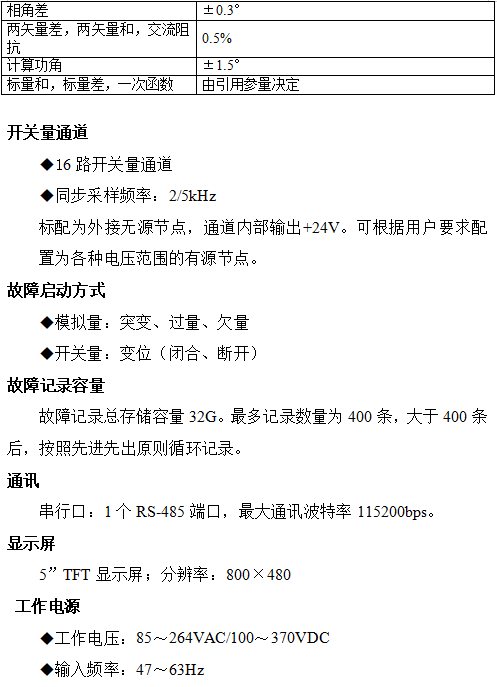

◆MOEORW-7107ZX 便携式故障录波仪技术参数
