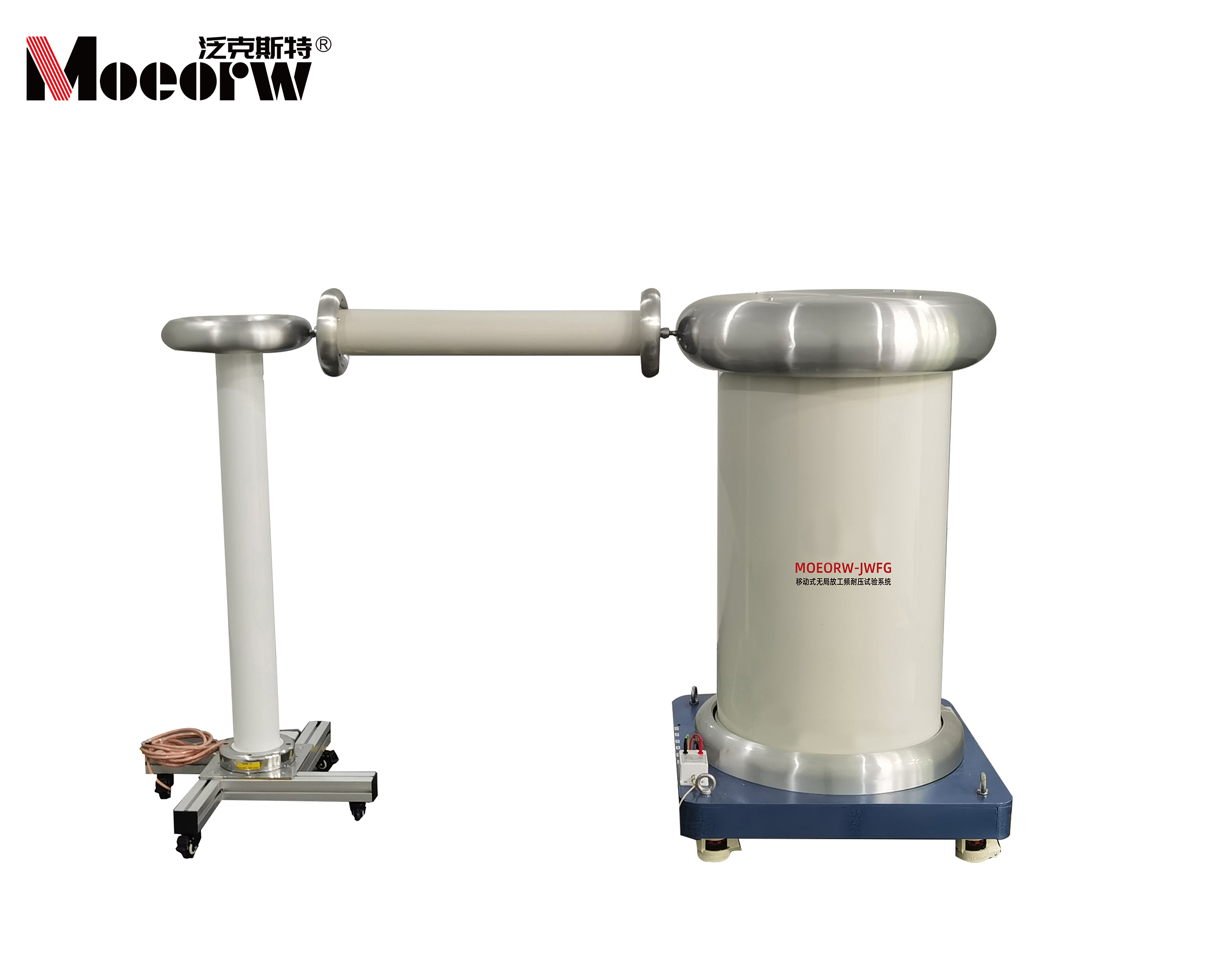

◆MOEORW-JWFG移动式无局放工频耐压试验系统简述
MOEORW-JWFG移动式无局放工频耐压试验系统，是一种应用于交流耐压局放试验及测试的设备，具有过流、过压、过载、击穿及闪络时瞬时切断试验高压电源，本套系统采用的数据采集板卡为 NI PCI-6220，特色： NI-STC2系统控制器、NI-PGIA 2 可编程放大器和NI-MCal 校准技术。24路数字I/O 接口，8路差分模拟量输入，32 位计数器，采用 NI-MCal 校准技术，从而提高了测量的精度。板卡配备 NI LabVIEW SignalExpress 的 副本，无需编程即可快速采集、分析并显示数据。鉴于此卡的诸多优点，传统 PLC控制方案无法比拟。

◆MOEORW-JWFG移动式无局放工频耐压试验系统特点
1、调频调压隔离电源（新型控压方式，替代传统常规的调压器控压方式，优点如下）
a、 输出频率 40~300Hz 可调，可满足 150Hz 三倍频测试；
b、 自动模式下升压速率可任意精确线性调节，升压阶梯可以 0.1V 步进，可以让局放仪很精准的抓取产品的起
始和熄灭电压；
c、 输出稳压，输入电源的电压波动不会引起输出高压的波动（稳压精度≤±1%）；
d、 输出波形为标准正弦波，不会被输入电源的波形和谐波所影响（输出高压电压的有效值与峰值√2 小于±
3%）；
e、 合闸启动零电流，对前端输入及后端负载无任何冲击；
f、 升/降压过程中无碳刷摩擦打火，可快速升压快速回零，升/降过程中不管负载大小对局放没有干扰和影响；
g、 净化电源，隔离电源中变频器和可控硅的干扰，不需要用户拉独立电缆来处理电源干扰；
h、 一体式屏蔽框结构，隔离空间干扰对局放噪音的影响，现场不需要用户另做空间屏蔽。
2、MORORW-PD-V4便携式数字局部放电检测仪
a、 便携式小形化结构设计
b、 输入直流或电池供电，降底对电源干扰的要求；
c、 采集数据至上位机由光纤或隔离网口传输，提高设备的安全和保护性；
d、 局放档位误差线性度≤1%，检测灵敏度 0.1pC;
e、 输出高压电压波形、有效值、峰值√2、频率显示;
f、 电压线性度≤0.5%，最小分辨率 1V，
g、 测试频宽可任意调节，可通过 FFT 分析功能屏蔽掉一些固定的干扰；
h、 局放起始电压和熄灭电压的抓取和数据表输出功能；
i、 视频录制回放及 PRPD 打点功能；
j、 内部局放自动校正功能，不需要手持信号发生器人工接线校准。

◆MOEORW-JWFG移动式无局放工频耐压试验系统技术指标
1、 环境温度：-10℃～+50℃；
2、 相对湿度；+25℃时＜80%；
3、 海拔高度：不超过 1000m；
4、 抗震能力：8 级；
5、 使用环境：户内；
6、 对电源电压的波形/干扰及谐波无要求；
7、 输出电流：额定 0.5A-2A(可选定制）,分辨率 0.1mA,显示精度＜±0.5%；
8、 输出电压：额定 0-500kV,(可选定制）分辨率 1V,显示精度＜±0.5%,最小升压步进速率 5V；
9、 局部放电：额定输入 50VP-P 大于 100nC,分辨率 0.01pC,自动档位线性度＜±3%；
10、安装场所: 无严重影响绝缘的气体，蒸气，灰尘，污垢，化学性沉积及其它爆炸和侵蚀性介质；
11、试验室内设有一可靠接地点，接地电阻小于 1 欧姆；
