双钳多功能接地电阻测试仪

来源：www.whmoen.com 更新时间：2020-07-15

双钳多功能接地电阻测试仪特性
MOEORW-1050双钳多功能接地电阻测试仪又叫双钳接地电阻测试仪。其集合多种测量方法于一体的高级接地电阻测试仪，该仪表除了具有传统打辅助地极测接地电阻的功能外，还具备了无辅助地极测量的独特功能。它采用了超大LCD灰白屏背光显示和微处理机技术，通过微处理器控制精密4线法、3线法和简易2线法、选择法、双钳法测量接地电阻测试。采用大口径电流钳设计，利用双钳口测量技术，无需打辅助地极、无需将接地体与设备隔离，实现了在线测量。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表具有测试精准、快速、简捷、稳定可靠等特点。

MOEORW-1050双钳多功能接地电阻测试仪由微处理器控制，可精准检测接地电阻、土壤电阻率、接地电压、直流电阻和交流电流。其使用了快速滤波技术可将干扰减至zui小。同屏显示辅助电极的电阻值，方便判断由于环境因素带来的测量误差，便于更准确测量接地真实阻值。同时存储500组数据，可通过监测软件在线监测数据，USB数据上传PC并具有数值保持及智能报警提示等独特功能。

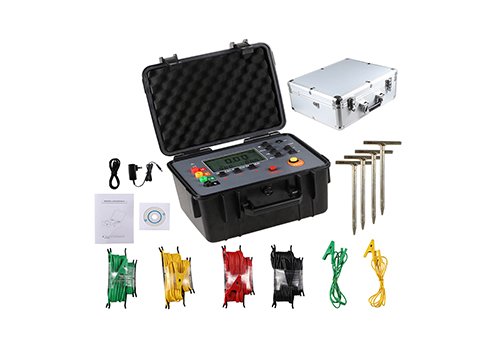

MOEORW-1050双钳多功能接地电阻测试仪由主机、监控软件、测试线、USB线、接地针组成，具有历史数据读取、查阅、保存、报表、打印等功能。

双钳多功能接地电阻测试仪技术规格

测量功能	测量范围	精度	分辨率
二三四线法测量接地电阻(Re)	0.00Ω～29.99Ω	±2%rdg±5dgt(注1)	0.01Ω
	30.0Ω～299.9Ω	±2%rdg±3dgt	0.1Ω
	300Ω～2999Ω	±2%rdg±3dgt	1Ω
	3.00kΩ～30.00kΩ	±2%rdg±3dgt	10Ω
直流电阻(R—)	0.0Ω～299.9Ω	±2%rdg±3dgt	0.1Ω
	300Ω～2999Ω	±2%rdg±3dgt	1Ω
	3.00kΩ～30.00kΩ	±2%rdg±3dgt	10Ω
选择法测量接地电阻(Re)	0.00Ω～29.99Ω	±2%rdg±5dgt(注1)	0.01Ω
	30.0Ω～299.9Ω	±2%rdg±3dgt	0.1Ω
	300Ω～3000Ω	±2%rdg±3dgt	1Ω
双钳法测量接地电阻(Re)	0.01Ω～0.99Ω	±10%rdg±10dgt	0.01Ω
	1.0Ω～9.9Ω		0.1Ω
	10Ω～100Ω		1Ω
土壤电阻率(ρ)	0.00Ωm～99.99Ωm	ρ=2πaR (注2)	0.01Ωm
	100.0Ωm～999.9Ωm		0.1Ωm
	1000Ωm～9999Ωm		1Ωm
	10.00kΩm～99.99kΩm		10Ωm
	100.0kΩm～999.9kΩm		100Ωm
	1000kΩm～9999kΩm		1kΩm
接地电压	AC 0.00～100.0V	±2%rdg±3dgt	0.01V
交流电流	AC 0.0mA～1000A	±2%rdg±3dgt	0.1mA

1.双钳多功能接地电阻测试仪量程及精度

功能	接地电阻、土壤电阻率、直流电阻、接地电压、交流电流、
环境温度湿度	23℃±5℃，75%rh以下
干扰电压	＜20V（应避免）
干扰电流	＜2A（应避免）
测R时电极间距	a＞5d
测ρ时电极间距	a＞20h
电源	DC 6V 4.5Ah铅酸蓄电池连续待机100小时以上
背光	可控背光，适合昏暗场所使用
测量方式	精密四线、三线法测量、简易二线、选择法、双钳法测量接地电阻
测量方法	二三四线法测量：变极法，测量电流20mA Max 土壤电阻率：四极法选择法测量：变极法，测量电流20mA Max 双钳法：非接触互感测量法，测试电流1mA Max 直流电阻：变极法交流电流：平均值整流(钳形) 接地电压：平均值整流(S-ES接口间)
测试电压波形	正弦波
测试频率	128Hz
短路测试电流	AC 20mA max
开路测试电压	AC 28V max
电极间距范围	1m～100m
显示模式	4位超大LCD显示，带背光
测量指示	测量中LED闪烁指示
LCD尺寸	111mm×68mm
LCD显示域	108mm×65mm
仪表尺寸	长宽高：277.2mm×227.5mm×153mm
电流钳尺寸	长厚高：101mm×27mm×214mm
测试线	4条：红色15m，黑色15m，黄色10m，绿色10m各1条
简易测试线	2条：黄色1.5m，绿色1.5m各1条
辅助接地棒	4根：φ10mm×200mm
电流钳	2把：香蕉插头
电流钳口径	φ50mm
电流钳引线	长2m
测量时间	交流电流：约2次/秒对地电压：约2次/秒接地电阻、土壤电阻率：约7秒/次
线路电压	AC 100V以下测量(接地电压测量功能不能用于测量商用电)
USB接口	具有USB接口，存储数据可以通过软件上传电脑
通讯线	USB通讯线1条，长1.5m
数据保持	保持数据时“HOLD”符号指示
数据存储	500组，“MEM”存储指示，显示“FULL”符号表示存储已满
数据查阅	查阅数据时“MR”符号指示
溢出显示	超量程溢出时“OL”符号指示
电流钳低电流指示	选择法或者双钳法测量时,当CT2接收的电流信号低于0.5mA时，显示“ ”符号,此时应检查CT2电流钳的钳入方向
干扰测试	自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示
辅助接地测试	具有辅助接地电阻值测试功能，0.00kΩ～30.00kΩ(Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ)
报警功能	测量值超过报警设定值时发出报警提示
电池电压	电池电量实时显示，电池电压低时提醒及时充电
自动关机	“APO”指示，开机15分钟后自动关机
功耗	待机: 40mA Max(背光关闭)
	开机开背光: 43mA Max
	测量：120mA Max(背光关闭)
质量	仪表： 2430g(含电池)
	电流钳：940g(2把)
	测试线：1300g(含简易测试线)
	辅助接地棒： 850g(4根)
工作温湿度	-10℃～40℃；80%rh以下
存放温湿度	-20℃～60℃；70%rh以下
过载保护	测量接地电阻： H-E、S-ES各端口间AC 280V/3秒
绝缘电阻	20MΩ以上(电路与外壳之间500V)
耐压	AC 3700V/rms(电路与外壳之间)
电磁特性	IEC61326(EMC)
适合安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；IEC61010-031； IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)； JJG 366-2004(接地电阻表)； JJG 1054-2009(钳形接地电阻仪)。
