互感器综合测试仪厂家

来源：www.whmoen.com 更新时间：2019-12-03

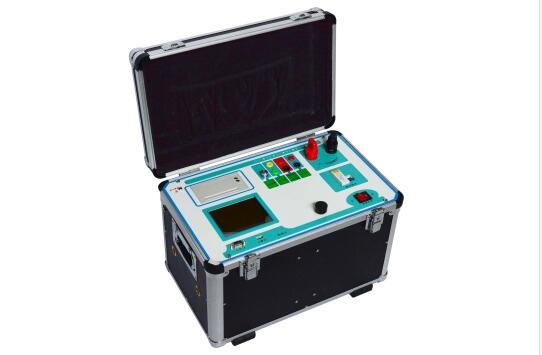

互感器综合测试仪厂家简介
武汉摩恩提供互感器综合测试仪厂家价格、互感器综合测试仪厂家报价，产品选型，技术支持，互感器特性综合测试仪，是一种专门为测试互感器：伏安特性、变比、极性、误差曲线、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。实验时仅需设定测试电压、电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便，提高工作效率，是一种性价比较高的高科技产品。

互感器综合测试仪厂家注意事项
为避免触电或人身伤害，请遵循以下指南进行操作：
!为了保护设备及人身安全，做试验前请详细阅读使用说明书，严格按说明书要求操作。
!勿将本仪器置于不平稳的平台或桌面上以防仪器跌落受损。
!装置工电源请不要超过AC220V（±20％）应选用15A 及以上的电源线。
!开电源时请先开电源开关，等到有画面出现后再推漏电保护器。
!做试验时请确保CT/PT的接线与原有接线断开且不接地。
!做PT伏安特性试验时，请确保一次绕组有足够的电气安全距离。
!做CT变比试验时，请确保二次绕组的接地线断开，其它二次绕组均短接。
!做PT变比试验时，请确保二次绕组的接地线断开，其它二次绕组均断开。
!做伏安特性或变比试验时，如连续试验时间太长，请适当予以休息冷却，以免装置过热烧坏。
!仪器左/右侧壁面的园孔为通风散热而设，为保证仪器正常工作，请勿堵塞。
!作为安全措施，该仪器配有保护接地端子，试验之前应将装置面板上接地端子可靠接地。
!不要让任何异物掉入机箱内，以免发生短路。
!主机CT/PT每项功能可保存1000组，共2000组数据。仪器掉电后数据永不丢失。
!数据快存满时请及时打印或上传至U盘或电脑保存。
!用U盘转存试验数据时，须等保存完毕方能拔出U盘，否则数据转存不成功，可能导致数据遗失。
!请勿随意删除主机保存的历史试验记录，避免造成试验数据丢失。
!在试验中请不要插拔试验线,如果遇到不正常现象时请及时关闭电源重启下仪器。
一、互感器综合测试仪厂家互感器综合测试仪主要特点
1.全自动型测试仪
仅需进行简单的数字设定：设定zui高测试电压、zui大电流装置将自动从零逐步升压。测试全过程自动记录数据，并自动地将伏安特性曲线描绘并显示出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。快捷、简单、精确、方便。
2. 功能全面
可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”，“角差、比差”，“二次直阻”及“二次负载”，“二次回路”，“二次耐压”和退磁功能。内设功能状态说明，无需说明书，极易操作、掌握。
3. 输出电压高、容量大
伏安特性试验：单机zui大输出电压高达2500V，可用于做500KV等级1A电流互感器的伏安特性试验。变比测试：zui大电流输出高达1000A。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
调压分辨率zui小可以达到0.15V
4. 大屏幕全汉化图形界面、旋转鼠标操作
测试时直接显示伏安曲线图，坐标自动缩放，清晰美观，直观方便。
面板自带打印机，可随时打印曲线图及测试数据。
操作采用我公司独创的光电旋转鼠标进行。全面取消面板按键、开关、控制旋钮等各种常规控件。操作非常方便简单，只需左旋、右旋、点击，便可完成所有操作。
5. 附加功能全面
带有大容量存储器，可存储2000组测试数据，数据掉电永不丢失；
具有完善的数据查询、浏览、打印、清空等功能。
拐点自动计算功能，试验数据筛选打印功能。
背光软件调整功能；自带日期/时间功能。
带有RS232通信接口，可以通过接口将数据上传至电脑保存、显示编辑、打印。
带有U盘接口，可通过接口将数据上传至U盘进行存储。
单机一体化，重量轻，仅重26Kg，方便携带，便于流动试验。
二、互感器综合测试仪厂家主要技术参数

	输入电压	输出zui高电压	输出zui大电流			功率	测量精度
CT伏安输出	220V	0—2500V	20A			3KVA	< 0.5%
PT伏安输出	220V	0—330V				3KVA	< 0.5%
CT变比输出	220V	0-8V	0—1000A			―――	< 0.5%
PT变比输出	220V	0—2500V				―――	< 0.5%
CT 变比测量	比值zui高显示：999.9K:5/1						< 0.5%
PT 变比测量	比值zui高显示：999.9K:100、150、100/3、100/根号3						< 0.5%
直阻测量	zui高测量阻值：0-20欧						< 3%
角差	zui小显示：0.01分精度：±10分			比差	zui小显示：0.01%精度：<0.5%
二次通流	电流：0-200A时间：1~5分钟			二次耐压	电压：0-2500V时间：1~5分钟
工作温度	-10～55℃			工作电压	AC220V（±20％）50HZ
测试仪主机体积	420×300×270			主机重量	26Kg

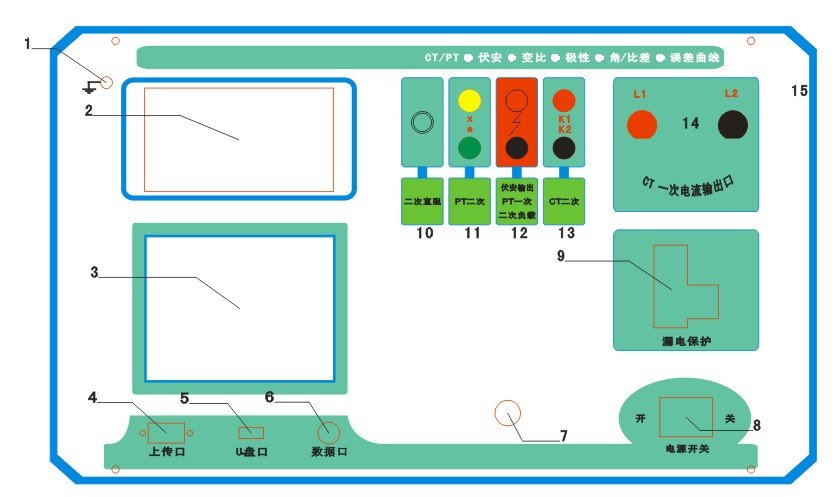

仪器面板结构说明

1.设备接地端子
2.设备微型打印机
3.设备液晶显示屏
4.PC上传口
5.U盘通讯口
6.外接数据口
7.光电旋转鼠标
8.电源开关
9.保护器+漏电保护
10.二次直阻输出口
11.PT 二次输入口
12.交流电压/负载测试输出口
13.CT 二次输入口
14.CT一次输入口 15. 机箱右侧电源输入，～220V（±10％）
武汉摩恩提供互感器综合测试仪厂家价格、互感器综合测试仪厂家报价，产品选型，技术支持，互感器特性综合测试仪，是一种专门为测试互感器：伏安特性、变比、极性、误差曲线、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。实验时仅需设定测试电压、电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便，提高工作效率，是一种性价比较高的高科技产品。
