MOEORW-5086K 开关柜局部放电在线监测系统简介
MOEORW-5086K 开关柜局部放电在线监测系统是本公司针对国家电网《电力设备带电检测技术规范》、《变电设备在线监测装置通用技术规范》等相关带电检测技术要求研发的产品。系统采用非接触式超声波和暂态地电波局部放电检测技术，适用于金属封闭式成套开关柜产品的局放信号实时监护和异常报警，具有灵敏度高、抗干扰性能强、具备多种通讯方式等特点。
金属封闭式成套开关柜产品广泛应用于各厂矿企业，输变电站等，这些开关设备的安全可靠运行，决定了供电的可靠性和安全性，在供电系统中占有举足轻重的地位。由于电气设备在长期运行中必然存在电性能、热性能、化学性能以及异常状况下形成的绝缘劣化，导致电气绝缘强度降低，产生局部放电，进而发生故障，影响开关柜的使用寿命。
本系统旨在通过柜体外部布署智能无线局部放电传感器（非接触式超声波，TEV），空间特高频智能无线传感器，配合无线数据采集终端，在线实时监测开关柜运行过程中的局放信号，通过对一些测试阀值的设置，频谱分析，图谱显示，让用户能方便地判断是否设备存在局部放电，根据其中长期趋势，较早地发现潜在的故障隐患，将以往被动的检测方式变成主动的“防御”性监测，使得开关柜产品使用更加安全可靠，也为产品增加新的技术亮点。
系统示意图如下图所示：

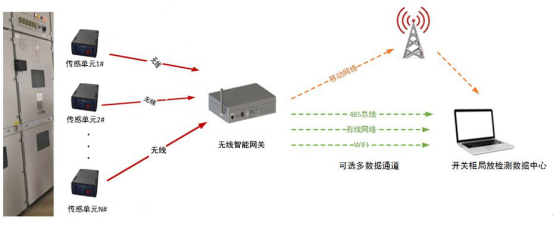

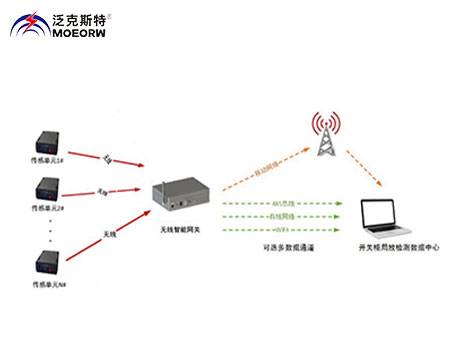

图1.1 开关柜在线监测系统示意图
如图 1 .1所示，开关柜系统主要由前端非接触式超声波智能无线传感器、暂态地电波（TEV）智能无线传感器、无线智能网关和在线式局部放电分析系统软件构成，前端无线局放信号采集传感器通过磁吸方式安装在开关柜设备柜体表面和空隙处等位置，无线智能传感器本身具有信号滤波放大和模数转换功能，可对传感器耦合信号进行滤波降噪和放大，以达到 AD 转换的量程范围内，局部放电采集单元采用 125MS/s 采样率，14 位分辨率，采集传感器耦合的暂态地电波放电信号和超声波放电信号，通过无线同步单元和实际电压相位保持一致。

局部放电分析软件主机通过有线网络或者光纤、WIFI、RS485或者4G网络可集中控制多个智能无线局放传感器，调整采集单元的采集时间间隔和发射数据间隔，同时接收各局部放电采集单元返回的局部放电波形，并实时显示和存储，根据各局部放电采集单元测量到局部放电的放电量、极性及时间差，根据局部放电的波形统计特征，与专家库中相应的参量进行比较，得出局部放电故障判别， 进一步判断判别局部放电的危害程度。

MOEORW-5086K 开关柜局部放电在线监测系统功能特点
开关柜局部放电在线监测系统适用于10kV 及以上电压等级的电缆以及开关柜局部放电在线监测。能实时监测放电量，放电相位，放电次数等基本局部放电参数；计算出各个接头及各段电缆局部放电幅值、频次；经多次采集（一般测量50个工频周期）后，从数据库提取数据进行谱图分析和数据报表以确定放电点相对位置，必要时给出报警。并可按照客户要求，提供有关参数的统计量。能存储测试谱图、放电趋势，从而及时发现电缆及接头的绝缘缺陷，并为评估其绝缘水平及老化程度提供判据，为电缆的检修工作提供依据。
分布式布局，扩展性强
监测终端网络化布局，在原有布局基础上加入或者撤掉终端时，系统无需额外设置，自动进行识别和配置。
实时监测
系统记录各监测节点的实时数据，监测周期可以灵活设置。
高灵敏度
最小可检测5PC的放电信号。
及时预警
当某节点监测到异常局放量时，将快速反馈给监测服务器，服务器软件记录必要信息，发出警报。
抗冲击
可承受600kV的闪络冲击，终端设备不损坏、数据不丢失。
抗干扰
具备时域、频域信号分析技术，可有效分离干扰信号和局放信号，可有效避免仪器电源端的干扰。
边缘化计算
符合当前物联网终端设计理念，计算边缘化，数据就地处理，异地分析断，数据再现回溯机制。
传输稳定
可以借助强大的移动网络，数据直接远传至服务器，传输性能可靠，网络延时小。
接入安全性好
系统的接入不影响开关柜的密封和绝缘性能，不影响设备的安全运行。

MOEORW-5086K 开关柜局部放电在线监测系统系统技术参数
适用范围
可以在不停电的状态下对设备进行带电检测，适用于各种中低压开关柜设备的暂态地电波局部放电信号和超声波信号的在线监测。
环境条件
环境温度 -15℃～60℃；
相对湿度 ≤90%。
供电方式
智能传感器：DC12V/4.8AH可充电电池；
数据采集终端：外部AC220V供电。
TEV传感器：
测量量程：0～60dBmV；
传感器频率范围：3～100MHz；
分辨率：0.1dBmV；
线性度误差：<±20%。
超声波传感器：
检测频率范围：20kHz～200kHz；
测量范围：-20~70dBuV；
分辨率：0.1dBuV；
线性度误差：<±20%。
物理尺寸
智能传感器：165*100*55 mm；
在线监测网关：250*230*80 mm。
图谱显示
多种图谱显示方式： 二维PPRS显示、三维PRPD显示、正弦显示、四参数窗。
