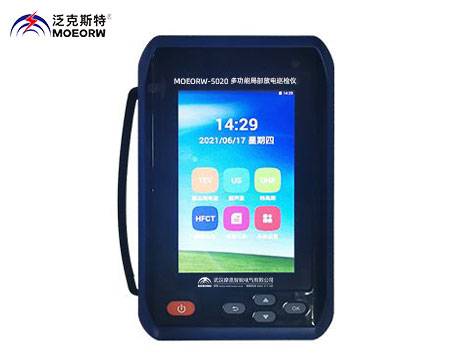

MOEORW-5020多功能局部放电巡检仪

执行标准：GB/T 7354

产品别名：多功能局部放电巡检仪、局部放电巡检仪、环网柜局部放电巡检仪

产品特性：
※采用暂态对地电压(TEV)测量和超声波(US)测量以及高频电流互感器（HFCT）测量三种新兴技术对开关柜进行故障检测;
※设备采用便携式，操作简单;
※可根据用户需求来定制产品；
产品品牌：武汉摩恩
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆

多功能局部放电巡检仪

产品概述
局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化。这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当高压电气设备内部出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断高压电气设备内部是否存在绝缘隐患，防止潜在事故的进一步扩大。

我司研制的MOEORW-5020多功能局部放电巡检仪是一种多功能的手持仪器，其基于地电波、超声波、特高频及高频电流检测方法，测试设备的局部放电情况，可读出局部放电幅度及图谱波形，可以提供二维、三维图谱的存储以及读出功能等，可以较好地评估电气设备局部放电情况。MOEORW-5020多功能局部放电巡检仪适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。多功能局部放电巡检仪采用便携式，操作简单，所有的检测对高压设备的运行不产生任何影响。该产品可以对测量信号多周期观察，对放电进行频率识别，并通过多种模式进行分析，能够清楚地判断故障。其测量技术在国内外已达优秀水平。

◆多功能局部放电巡检仪引用标准
局部放电测量GB/T 7354
电力设备局部放电现场测量导则 DL/T 417
高电压试验技术第一部分：一般试验要求 GB/T 16927.1
高电压试验技术第二部分：测量系统 GB/T 16927.2
高电压试验技术第三部分：现场试验的定义及要求 GB/T 16927.3

◆多功能局部放电巡检仪技术参数

主机参数
可检测通道数	4通道，1个TEV，1个US，1个UHF，1个HFCT
采样精度	12bit
同步方式	内同步，外同步，光同步
TEV参数
检测带宽	3M-80MHz
测量范围	0~60dB
测量误差	±1dB
分辨率	1dB
每周期最大脉冲数	720个
最小脉冲频率	10Hz
输出接口	标准SMA连接主机
非接触US参数
中心频率	40kHz
分辨率	0.1uV
精度	±0.1uV
测量范围	0.5uV～1mV
输出接口	标准SMA连接主机
接触US参数
频率范围	20kHz-300kHz
输出阻抗	50Ω
检测灵敏度	0.1mV
测量范围	0.1mV～1V
输出接口	标准SMA连接主机
UHF参数
检测带宽	300MHz-1.5GHz
输出方式	BNC接口-信号调理单元，无线WiFi连接主机
接收方式	天线接收
传输方式	同轴电缆
检测灵敏度	<-60dBm
HFCT参数
检测带宽	100K-50MHz
传输阻抗	>5mV/mA(10MHz )
输出阻抗	50Ω
检测灵敏度	5pC
测量范围	-20~80dB
测量误差	±1dB
分辨率	1dB
输出接口	BNC接口-信号调理单元，无线WiFi连接主机
硬件
显示屏	4.3” TFT真彩色液晶显示屏
分辨率	480×272
操作	薄膜按键
存储	SD卡标配16G卡，最大支持32G
接口	3.5mm立体声耳机插孔
	DC-005低压直流充电器输入口
	充电LED指示灯
	RS232调试口
	USBD同步口
	USB2.0
	网口
	SD卡插槽
电源
内部电源	电池供电（16.8V锂电池）
正常工作时间	约7小时，充满时间约3小时
尺寸
长×宽×高		235mm×133mm×48mm
重量		0.85kg
环境
使用环境温度		-20℃至50℃
存储环境温度		-40℃～70℃
湿度		10%-90%（非冷凝）
海拔高度		≤3000m
